CHIEF RSE Instructions D'installation page 28

RSE
1
4
CPA-Rohr
(nicht mitgeliefert)
2
1a
28
3
(C) oder (D)
Adapter-
platte
Loch auf der Seite
der Adapterplatte
CPA-Adapter
2
CPA-Adapter
1
3

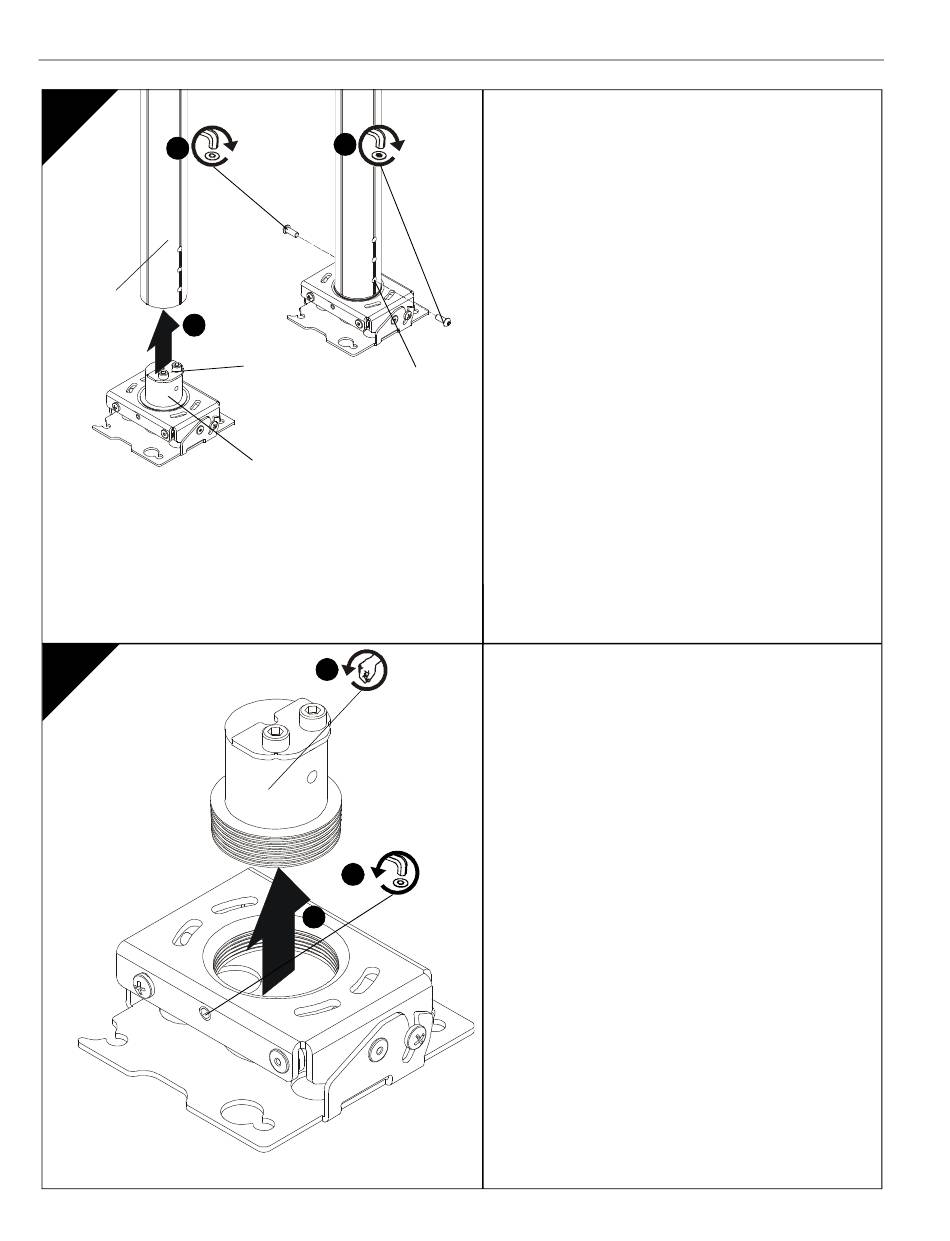

MONTAGE DER RSE
Montage eines CPA-Rohrs
(C) oder (D)
1. Wählen Sie sorgfältig eine Montagestelle aus.
WICHTIG! Hierzu müssen Sie den Abstand
zwischen Linse und Leinwand kennen. Die
technischen Daten des Projektors bieten Ihnen
Informationen zur Bestimmung dieses Abstands.
2. Schieben Sie die RSE so in die untere Öffnung der
(nicht mitgelieferten) CPA-Säule, dass die Löcher
des CPA-Adapters der RSE und der CPA-Säule
genau übereinander liegen. (Siehe Abb. 1)
3. Schrauben Sie entweder eine M6x16-
Halbrundkopfschraube (C) oder eine
Sicherheitsschraube (D) in das Loch auf der Seite
des CPA-Rohrs, auf der sich die Adapterplatte des
CPA-Adapters befindet.
4. Befestigen Sie die RSE (A) auf der
gegenüberliegenden Seite des CPA -Rohrs mit der
anderen M6x16-Halbrundkopfschraube (C) oder
Sicherheitsschraube (D) an der CPA-Säule.
5. Fahren Sie beim Abschnitt "Montage des
Projektors" fort.
Entfernen des CPA-Adapters
HINWEIS:
1. Lösen Sie die Feststellschraube, die den
CPA-Adapter an der RSE-Halterung fixiert.
2. Drehen Sie den CPA -Adapter gegen den
Uhrzeigersinn, bis sich das Gewinde aus der
RSE löst.
3. Entfernen Sie den CPA-Adapter aus der RSE.
Installation Instructions
Falls Sie die RSE an etwas anderes als
eine CPA-Säule montieren, muss der
CPA-Adapter vor der Montage von der
RSE-Halterung entfernt werden.
