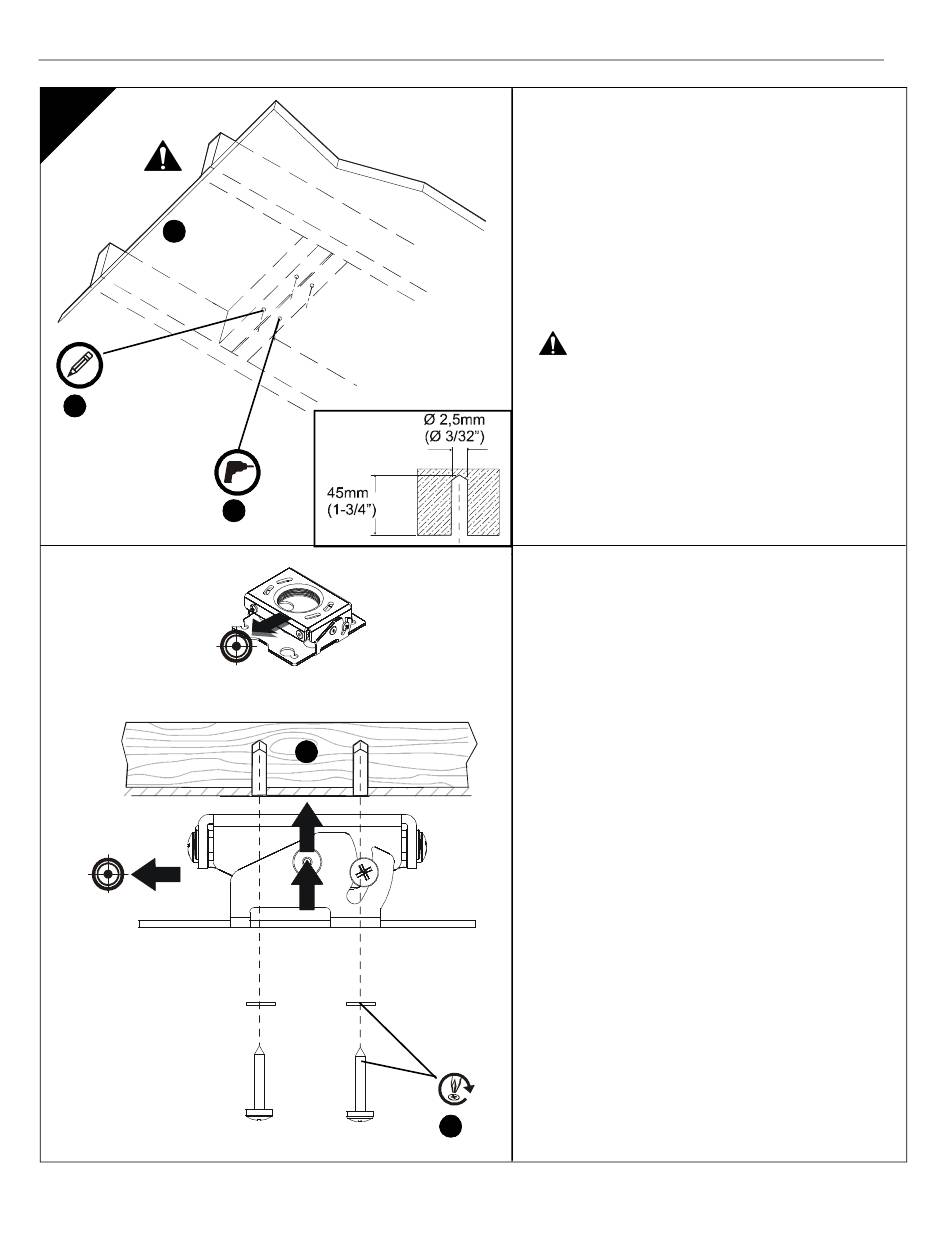

Installation sur des montants en bois
REMARQUE :
1.
Choisissez soigneusement l'emplacement de
fixation souhaité.
IMPORTANT ! : Cela impliquera de connaître la
distance entre la lentille et l'écran. Voir les
caractéristiques du projecteur pour plus de détails
sur la manière de déterminer cette distance.
AVERTISSEMENT :
INSTALLATION PEUT ENTRAÎNER DES BLESSURES
CORPORELLES GRAVES ! Les éléments structurels
DOIVENT être capables de supporter cinq fois le poids
total de l'équipement monté.
IMPORTANT ! :
être montés sur des doubles contreventements
transversaux de montants en bois en bois de
51 mm x 102 mm (2" x 4") (38,1 mm / 1-1/2" au centre)
entre deux solives de plafond.
2.
En utilisant le RSE comme guide, marquez les
quatre emplacements des trous de montage
à l'aide d'un crayon ou d'un outil similaire.
Les emplacements des trous doivent être
centrés sur les contreventements transversaux de
51 mm x 102 mm (2" x 4").
3.
Percez quatre trous de guidage de 2,5 mm (3/32")
de diamètre à une profondeur de 45 mm (1-3/4").
4.
Alignez les quatre trous de montage du RSE sur les
quatre trous de guidage.
IMPORTANT ! : Assurez-vous que le support est
correctement orienté vers la cible avant de fixer la
structure.
5.
Fixez le RSE à la structure en utilisant quatre
rondelles plates #10 et quatre vis à bois à tête
Phillips #10 x 3" (non incluses).
(A)
x 4
5
Installation Instructions
L'adaptateur CPA doit être retiré avant
d'installer le RSE sur des montants en
bois. Reportez-vous à la section 1a pour
plus de détails.
UNE MAUVAISE
Les supports RSE sont conçus pour
