INSTALLATION DU RSE

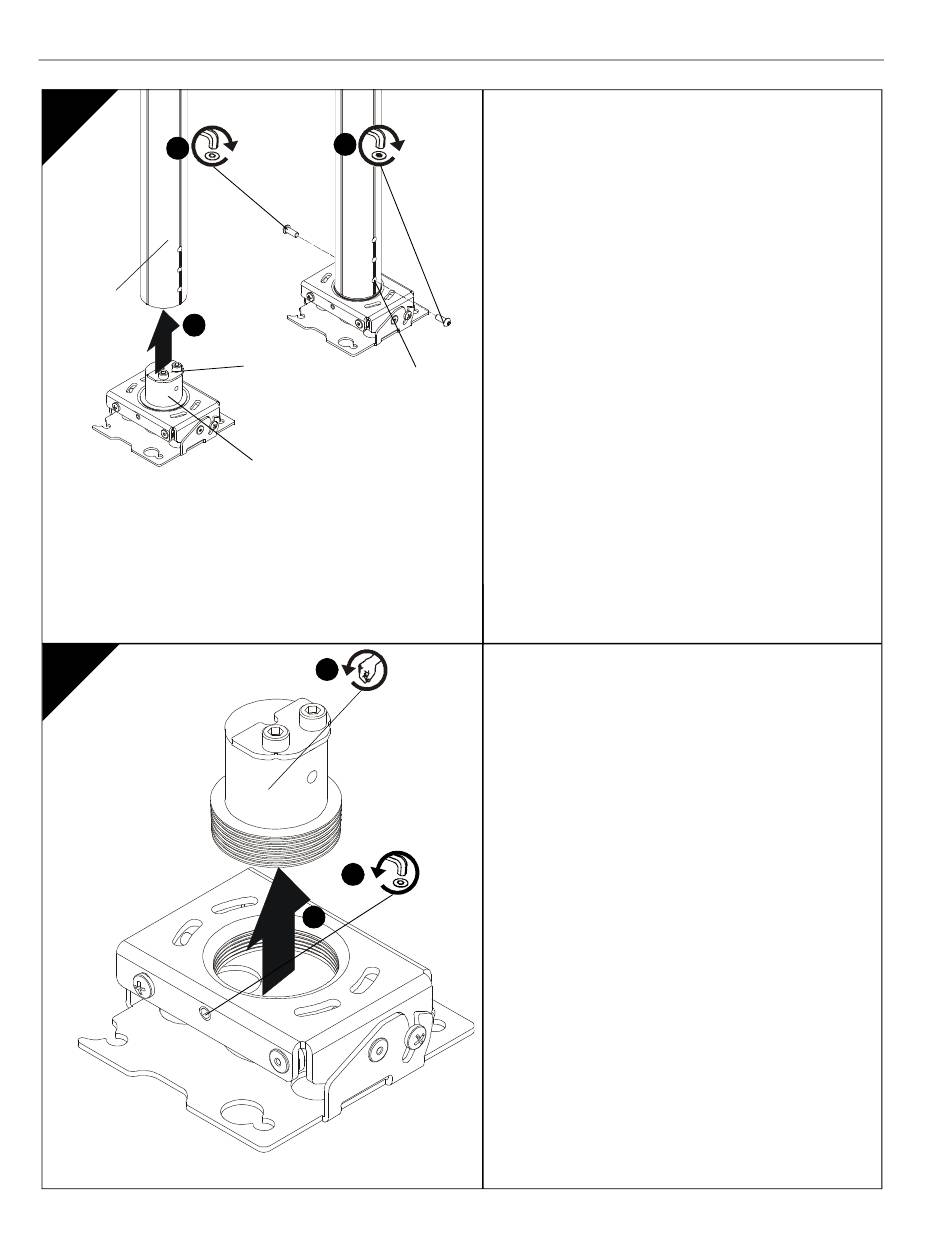

Installation sur un tuyau CPA
(C) ou (D)
1.
Choisissez soigneusement l'emplacement de
fixation souhaité.
IMPORTANT ! : Cela impliquera de connaître la
distance entre la lentille et l'écran. Voir les
caractéristiques du projecteur pour plus de
détails sur la manière de déterminer cette
distance.
2.
Assurez-vous que les trous sont alignés sur
l'adaptateur CPA du RSE et la colonne CPA du RSE
(non incluse), soulevez le RSE jusqu'à l'ouverture
en bas de la colonne CPA. (Voir la Figure 1)
3.
Installez une vis à tête bouton M6 x 16 (C) ou une
vis de sécurité (D) dans le trou sur le côté du tuyau
CPA, où la plaque adaptatrice de l'adaptateur CPA
est située.
4.
Sur le côté opposé du tuyau CPA, utilisez l'autre vis
à tête bouton M6 x 16 (C) ou l'autre vis de sécurité
(D) pour fixer le RSE (A) à la colonne CPA.
5.
Passez à la section « Installation du projecteur ».
Retrait de l'adaptateur CPA
REMARQUE :
1.
Desserrez la vis d'arrêt maintenant l'adaptateur
CPA sur le support RSE.
2.
Tournez l'adaptateur CPA dans le sens contraire
des aiguilles d'une montre jusqu'à ce que le filetage
ne soit plus engagé dans le RSE.
3.
Retirez l'adaptateur CPA du RSE.
Installation Instructions
Si vous installez le RSE à autre chose
qu'une colonne CPA, la pièce
d'adaptation CPA doit être retirée du
support RSE avant l'installation.
