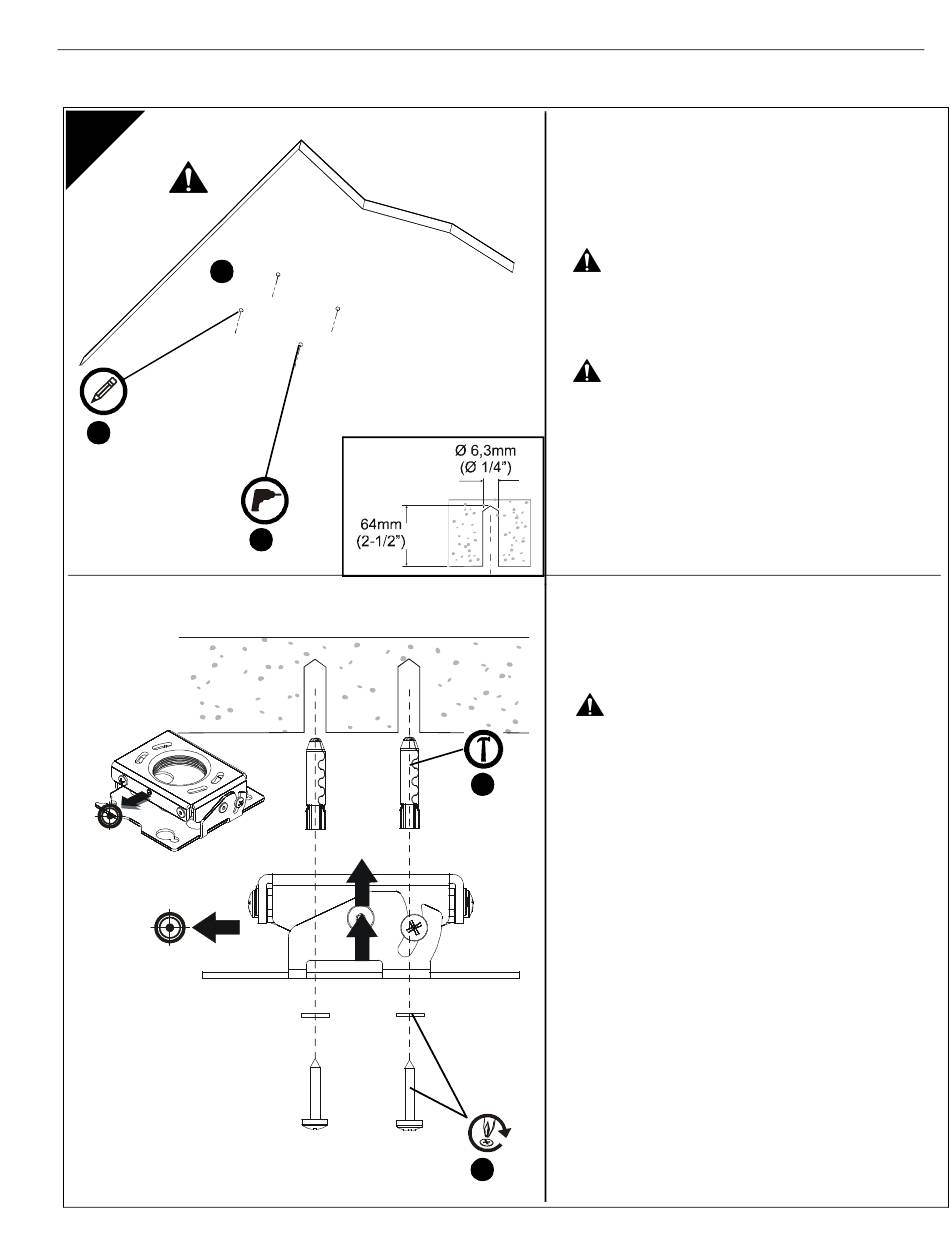

Installation sur béton solide
REMARQUE :
1.
Déterminez l'emplacement de montage.
AVERTISSEMENT :
monté sur un plafond en béton d'une épaisseur
minimum de 203 mm (8") et avec un revêtement de
cloison sèche d'une épaisseur maximale de 16 mm (5/
8").
AVERTISSEMENT :
INSTALLATION PEUT ENTRAÎNER DES BLESSURES
CORPORELLES GRAVES ! Les éléments structurels
DOIVENT être capables de supporter cinq fois le poids
total de l'équipement monté.
2.
En utilisant le RSE comme guide, marquez les
quatre emplacements des trous de montage sur le
plafond à l'aide d'un crayon ou d'un outil similaire.
3.
Percez quatre trous de guidage de 6,3 mm (1/4") de
diamètre à une profondeur de 64 mm (2-1/2").
4.
Alignez les quatre trous de montage du RSE sur les
quatre trous de guidage.
IMPORTANT ! : Assurez-vous que le support est
correctement orienté vers la cible avant de fixer la
structure.
AVERTISSEMENT :
fournies) doivent être installées dans du béton solide,
X (4)
structurellement homogène. Toute installation dans
un bloc de béton creux ou dans du béton présentant
5
des fissures, un effritement ou tout autre défaut peut
entraîner la chute du dispositif d'ancrage et
provoquer de graves blessures corporelles ou
endommager le matériel.
5.
Installez quatre brides d'ancrage pour béton de
(A)
3/8" x 2-1/4"(non incluses) en les insérant dans
les trous de guidage et en les martelant jusqu'à
affleurer la surface de montage.
6.
Fixez le RSE à la structure en utilisant quatre
rondelles plates #10 et quatre vis à bois à tête
Phillips #10 x 3". (non fournies)
X4
6
L'adaptateur CPA doit être retiré
avant d'installer le RSE sur du béton.
Reportez-vous à la section 1a pour
plus de détails.
