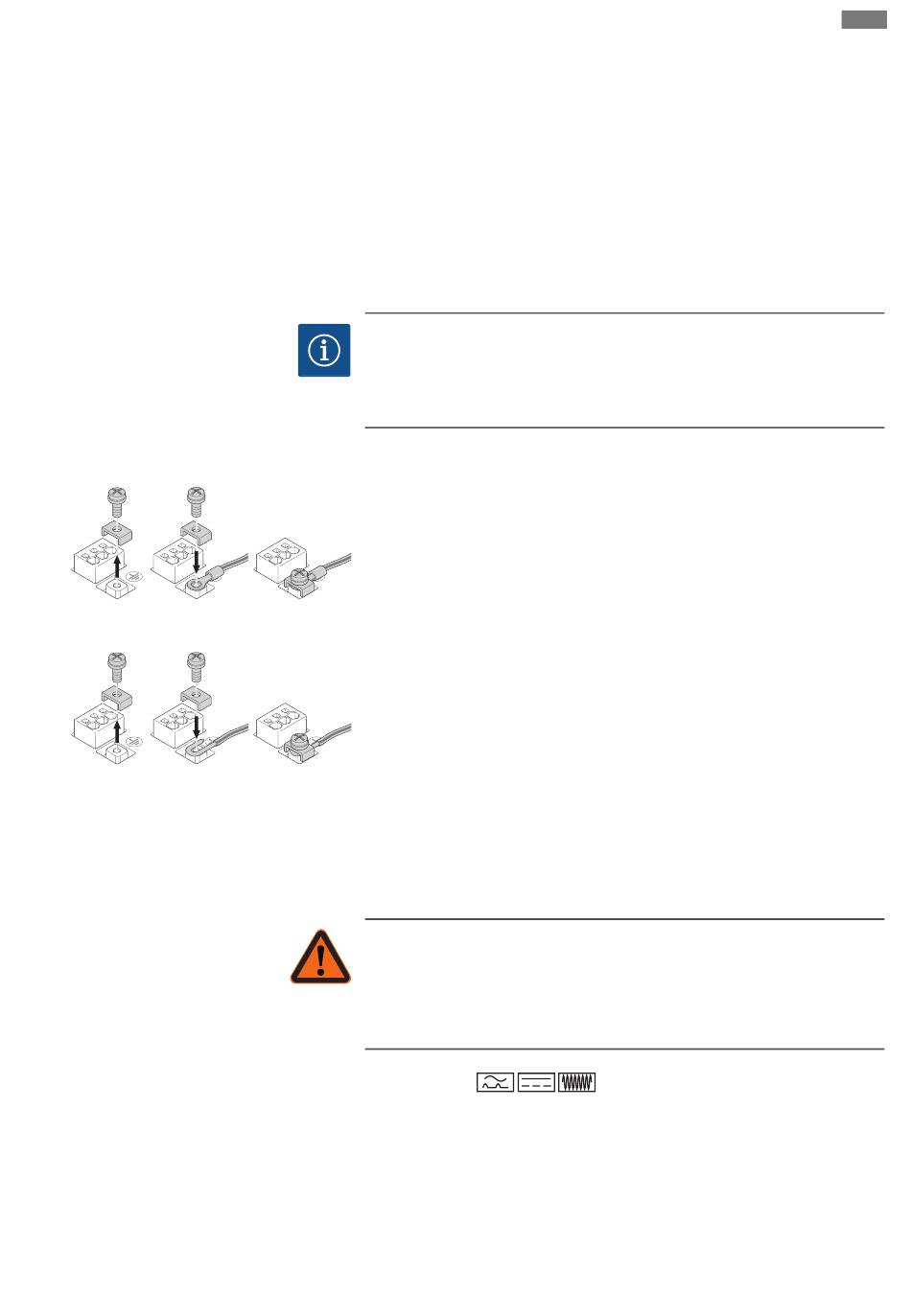

Fig. 21: Câble de raccordement flexible
Fig. 22: Câble de raccordement rigide
Notice de montage Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
All manuals and user guides at all-guides.com
Raccordement électrique
3. Utiliser un câble de raccordement présentant un diamètre extérieur suffisant pour
assurer une protection contre les fuites d'eau et une décharge de traction sur le
passe-câbles à vis.
4. Guider le câble de raccordement dans le passe-câbles à vis M25 (Fig. 19, pos. 1).
Serrer le passe-câbles à vis au couple prescrit.
5. À proximité du raccord fileté, plier le câble pour former une boucle permettant
l'écoulement des gouttes d'eau.
6. Disposer le câble de raccordement de manière à ce qu'il ne touche ni la tuyauterie,
ni la pompe.
7. Pour les températures de fluide supérieures à 90 °C, utiliser un câble de raccorde-
ment résistant à la chaleur.
AVIS
Si des câbles flexibles sont utilisés pour l'alimentation réseau ou le port de commu-
nication, employer des douilles d'extrémité de câble.
Les passe-câbles à vis non utilisés doivent rester obturés à l'aide des bouchons pré-
vus par le fabricant.
Raccordement du conducteur de mise à la terre
En cas d'utilisation d'un câble de raccordement flexible pour le fil de terre, employer un
œillet (Fig. 21).
En cas d'utilisation d'un câble de raccordement rigide, raccorder le fil de terre en for-
mant un U (Fig. 22).
Disjoncteur différentiel (RCD)
Cette pompe est équipée d'un convertisseur de fréquence. Elle ne doit donc pas être
protégée à l'aide d'un disjoncteur différentiel. Les convertisseurs de fréquence
peuvent nuire au fonctionnement des disjoncteurs différentiels.
AVIS
Ce produit peut provoquer un courant continu dans le conducteur de mise à la terre.
Si un disjoncteur différentiel (RCD) ou un dispositif de surveillance du courant diffé-
rentiel (RCM) est utilisé à des fins de protection en cas de contact direct ou indirect,
seul un RCD ou un RCM de type B est autorisé côté alimentation électrique de ce
produit.
ƒ
Dénomination :
ƒ
Courant de déclenchement :> 30 mA
Fusible de protection côté réseau : max. 25 A
Disjoncteurs
Il est recommandé de monter un disjoncteur.
