Wilo Stratos GIGA2.0-I Notice De Montage page 194

nl
8.2 Aansluiting van SSM en SBM
8.3 Aansluiting van digitale, analoge
en busingangen
1
2
3
4
Fig. 24: Schermklem
194
All manuals and user guides at all-guides.com
Elektrische aansluiting
Netzijdige zekering: max. 25 A
Vermogensbeschermingsschakelaar
De installatie van een vermogensbeschermingsschakelaar wordt aanbevolen.
LET OP
Activeringskarakteristiek van de vermogensbeschermingsschakelaar: B
Overbelasting: 1,13-1,45 x I
Kortsluiting: 3-5 x I
nom
18 19 20 21 22 23

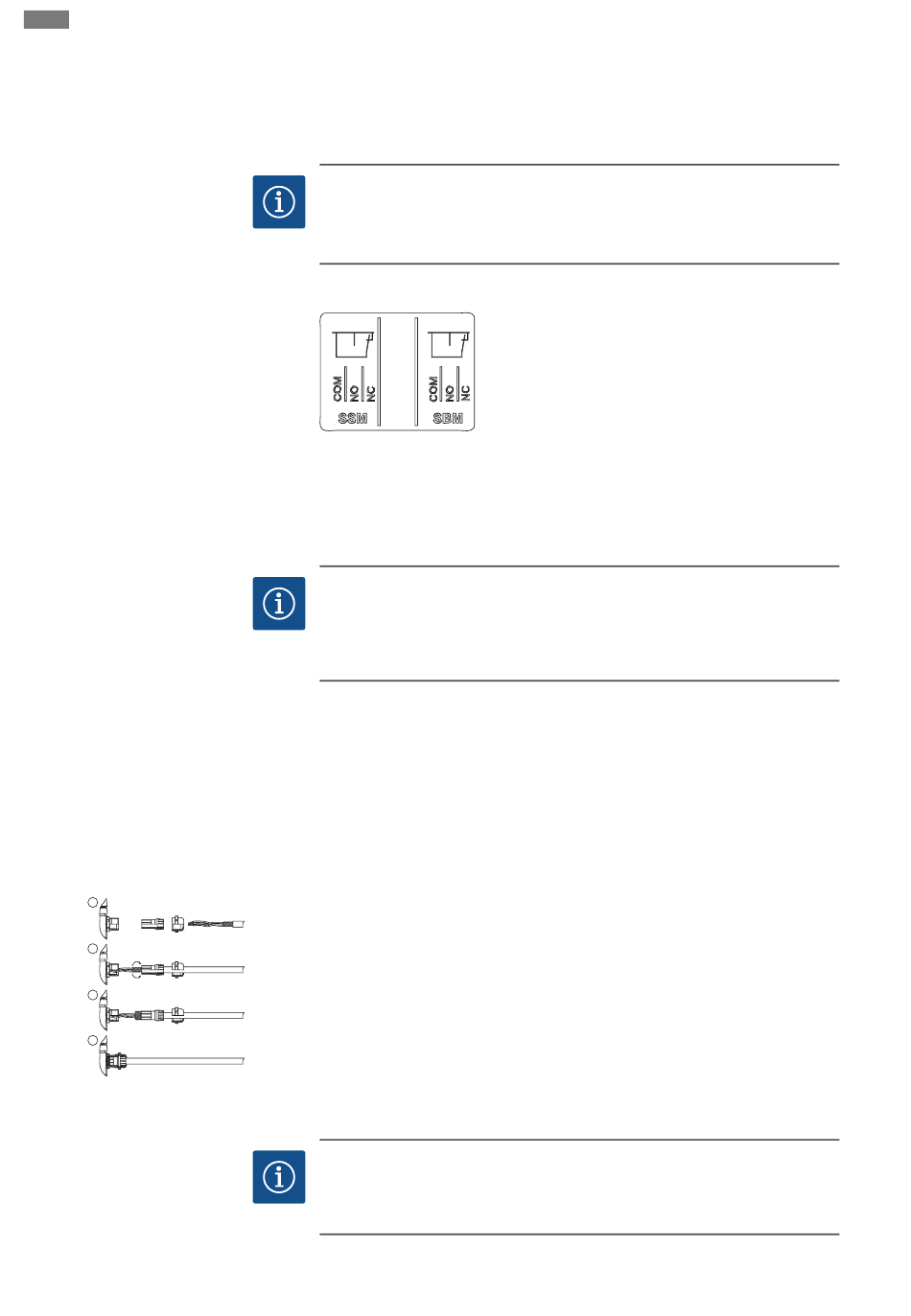

Fig. 23: Klemmen voor SSM en SBM
De SSM (verzamelstoringsmelding) en SBM (verzamelbedrijfsmelding) worden op de
klemmen 18 en 21 aangesloten.
De kabels van de elektrische aansluiting, SBM en SSM hoeven niet te worden afge-
schermd.
LET OP
Tussen de contacten van de relais van de SSM en SBM is het maximum 230 V, nooit
400 V!
Als 230 V wordt gebruikt als schakelsignaal, moet dezelfde fase tussen de beide re-
lais worden gebruikt.
De SSM en SBM zijn uitgevoerd als wisselcontacten en kunnen respectievelijk als ver-
breek- of maakcontact worden gebruikt. Als de pomp spanningsvrij is, is het contact op
NC gesloten. Voor de SSM geldt:
ƒ
Als er een storing is, is het contact op NC geopend.
ƒ
De brug naar NO is gesloten.
Voor de SBM geldt:
ƒ
Afhankelijk van de configuratie ligt het contact op NO of NC.
De kabel van de digitale ingangen, analoge ingangen en buscommunicatie moeten via
de metalen kabelschroefverbinding van de kabeldoorgang 4,5 en 6 zijn afgeschermd.
Zie Fig. 24.
Als er laagspanningskabels worden gebruikt, kunnen er per kabelschroefverbinding
maximaal 3 kabels worden doorgevoerd. Gebruik daarvoor de betreffende meervoudige
afdichtinzetstukken.
LET OP
De tweevoudige afdichtinzetstukken maken deel uit van de leveringsomvang. Als er
drievoudige inzetstukken nodig zijn, moet ervoor worden gezorgd dat deze ter
plaatse aanwezig zijn.
nom
WILO SE 2021-02
