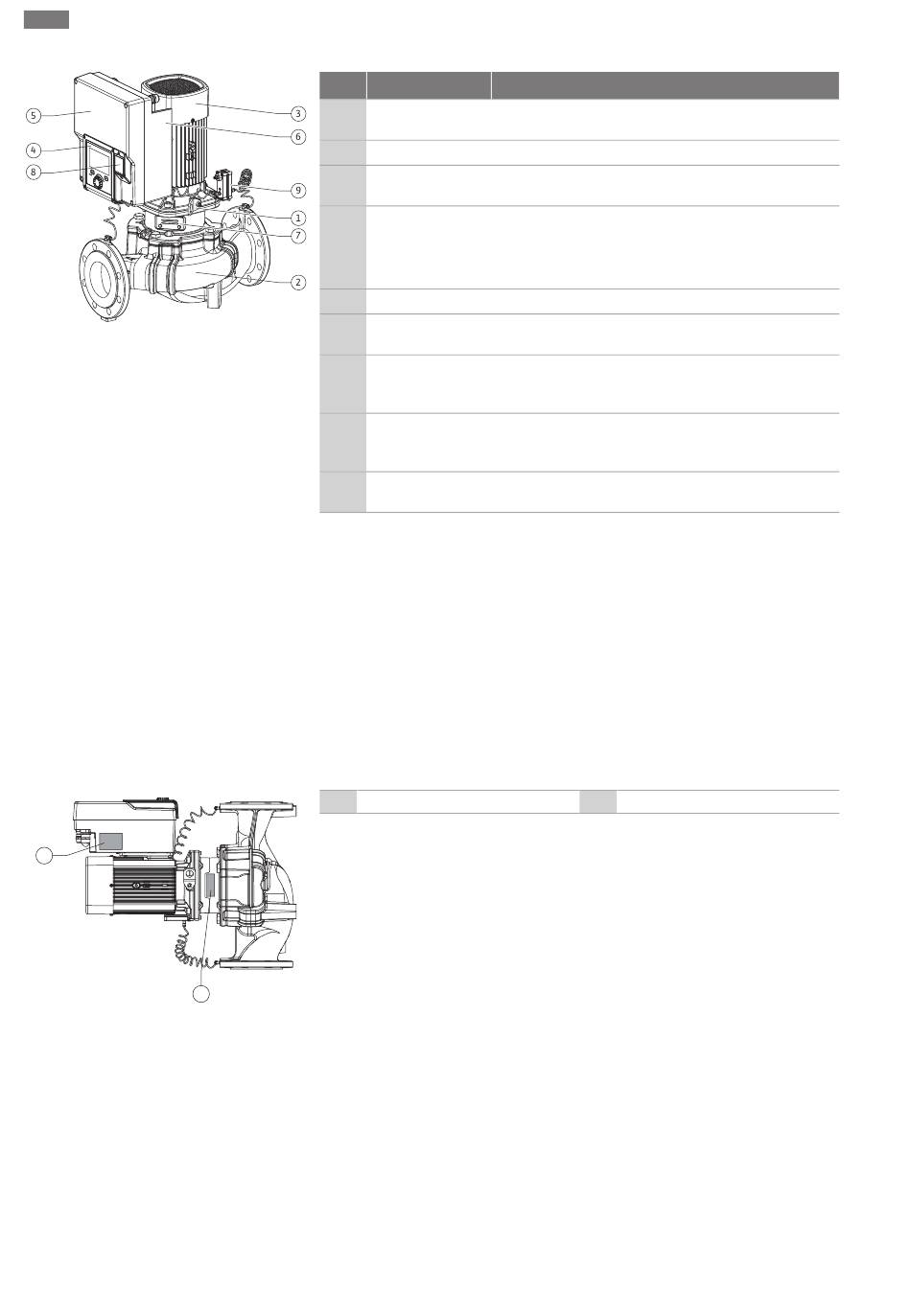

Fig. 1: Overzicht pomp
2
1
Fig. 2: Typeplaatjes
168
All manuals and user guides at all-guides.com
Beschrijving van de pomp
Pos. Omschrijving
Transportogen
1
Pomphuis
2
Motor
3
Grafisch display
4
Elektronicamodule Elektronica-eenheid met grafisch display.
5
Elektrische ventila-
6
tor
Beschermplaatje
7 voor lantaarnven-
ster
Aansluiting voor
8 Wilo-Smart Con-
nect module BT
Verschildruksensor 2...10 V met aansluitingen voor capillaire buizen op de
9
Tab. 2: Beschrijving van de pomp
ƒ
Pos. 3: De motor kan met de gemonteerde elektronicamodule relatief ten opzichte
van het lantaarnstuk worden gedraaid. Neem daarbij de informatie in het hoofdstuk
"Toegestane inbouwposities en wijziging van de componentenopstelling vóór de in-
stallatie" in acht.
ƒ
Pos. 4: Het display kan naar behoefte in stappen van 90° worden gedraaid. (Zie het
hoofdstuk "Elektrische aansluiting").
ƒ
Pos. 6: Rond de elektrische ventilator moet een onbelemmerde en vrije luchtstroom
zijn gewaarborgd. (Zie het hoofdstuk "Installatie".)
ƒ
Pos. 7: Het beschermplaatje moet worden gedemonteerd om op lekkage te contro-
leren. Neem de veiligheidsvoorschriften uit het hoofdstuk "Inbedrijfname" in acht!
ƒ
Pos. 8: Zie voor het installeren van de Wilo-Smart Connect module BT het hoofdstuk
"Installatie Wilo-Smart Connect module BT".
Typeplaatjes
1 Typeplaatje pomp
ƒ
Op het typeplaatje van de pomp staat een serienummer. Dit moet bijvoorbeeld bij
het bestellen van reserveonderdelen worden vermeld.
ƒ
Het typeplaatje van de aandrijving bevindt zich op de zijkant van de elektronicamo-
dule. De elektrische aansluiting moet worden uitgevoerd in overeenstemming met
de gegevens op het typeplaatje van de aandrijving.
Verklaring
Bestemd voor het transport en hijsen van de componen-
ten. Zie het hoofdstuk "Installatie".
Installatie volgens het hoofdstuk "Installatie".
Aandrijfeenheid. Vormt samen met de elektronicamodule
de aandrijving.
Informeert over de instellingen en de toestand van de
pomp.
Zelfverklarende bedieningsinterface voor het instellen
van de pomp.
Koelt de elektronicamodule.
Beschermt tegen de roterende motoras.
Bluetooth-interface
flenzen aan de zuig- en perszijde
2 Typeplaatje aandrijving
