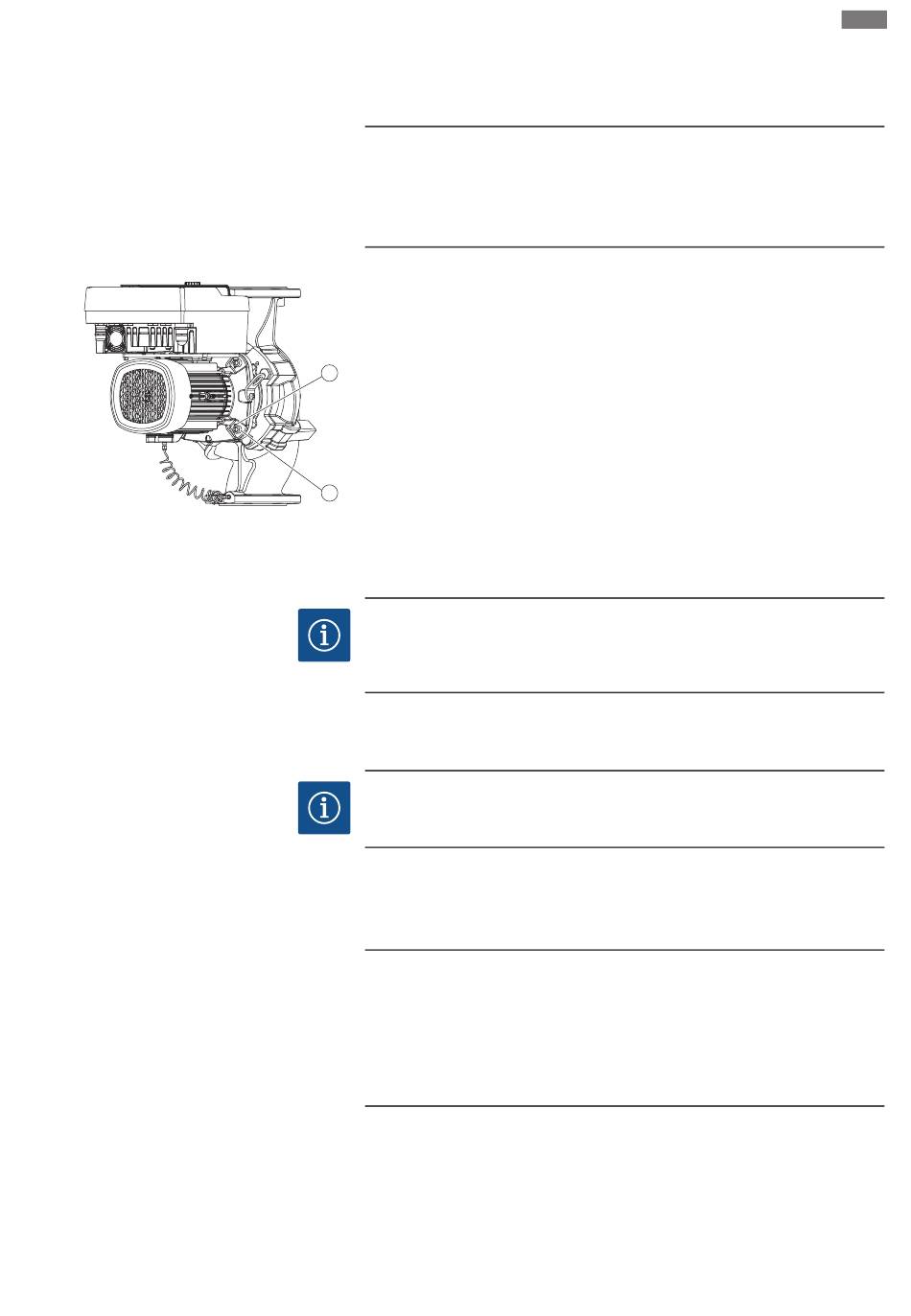

Fig. 10: Abdrücken des Einstecksatzes über
Gewindebohrungen
Montageanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
All manuals and user guides at all-guides.com
Installation
hängen lassen. Anschlusskabel des Differenzdruckgebers im Elektronikmodul ge-
gebenenfalls abklemmen.
VORSICHT
Sachschäden durch verbogene oder geknickte Druckmessleitungen.
Unsachgemäße Handhabung kann die Druckmessleitung beschädigen.
Wenn der Einstecksatz gedreht wird, Druckmessleitungen nicht verbiegen oder kni-
cken.
5. Den Einstecksatz (siehe Fig. 4) vom Pumpengehäuse abdrücken. Dafür die zwei
Gewindebohrungen (siehe Fig. 10) nutzen. Zum Lösen des Sitzes Schrauben M10
mit geeigneter Länge in die Gewindebohrungen eindrehen.
2
1
HINWEIS
Bei den nachfolgenden Handlungsschritten das für den jeweiligen Gewindetyp vor-
geschriebene Schraubenanzugsmoment beachten! Siehe dazu Tabelle „Schrauben
und Anzugsdrehmomente".
6. Wenn der O-Ring entfernt wurde, O-Ring (Fig. I, Pos. 19) anfeuchten und in die La-
ternennut einlegen.
HINWEIS
Immer darauf achten, dass der O-Ring (Fig. I, Pos. 19) nicht verdreht montiert oder
bei der Montage gequetscht wird.
7. Einstecksatz (Fig. 4) in gewünschter Position in das Pumpengehäuse einführen.
8. Schrauben (Fig. I und Fig. III, Pos. 29) gleichmäßig über Kreuz eindrehen, aber noch
nicht festdrehen.
VORSICHT
Beschädigung durch unsachgemäße Handhabung!
Unsachgemäßes Eindrehen der Schrauben kann zu einer Schwergängigkeit der Welle
führen.
Während des Eindrehens der Schrauben die Drehbarkeit der Welle mit einem Steck-
schlüssel am Lüfterrad des Motors überprüfen. Schrauben gegebenenfalls nochmal
lösen und erneut gleichmäßig über Kreuz anziehen.
9. Das Halteblech (Fig. I, Pos. 13) des Differenzdruckgebers unter einem der Schrau-
benköpfe (Fig. I, Pos. 10) auf der dem Elektronikmodul gegenüberliegenden Seite
einklemmen. Optimum zwischen Verlegung der Kapillarröhrchen und DDG-Kabel
finden. Danach Schrauben (Fig. I, Pos. 10) festdrehen.
10.Versetzte Transportösen (Fig. I, Pos. 30) vom Motorgehäuse zum Motorflansch zu-
rückversetzen.
