Si aucun autre kit d'extension doit être monté :
• Effectuer les autres connexions électriques sur le
CM-RC-01 (voir chapitre Autres connexions élec-
triques sur le CM-RC-01, page 40).
• Monter les porte-câbles, poser les câbles et fermer
les courroies de câble (voir chapitre Monter le porte-
câbles et poser les câbles, page 40).
• Visser le conducteur de protection au couvercle de
la boîte de raccordement et fixer le couvercle sur le
boîtier du module (voir chapitre Fermer le boîtier du
module, page 40).
KW-233-1

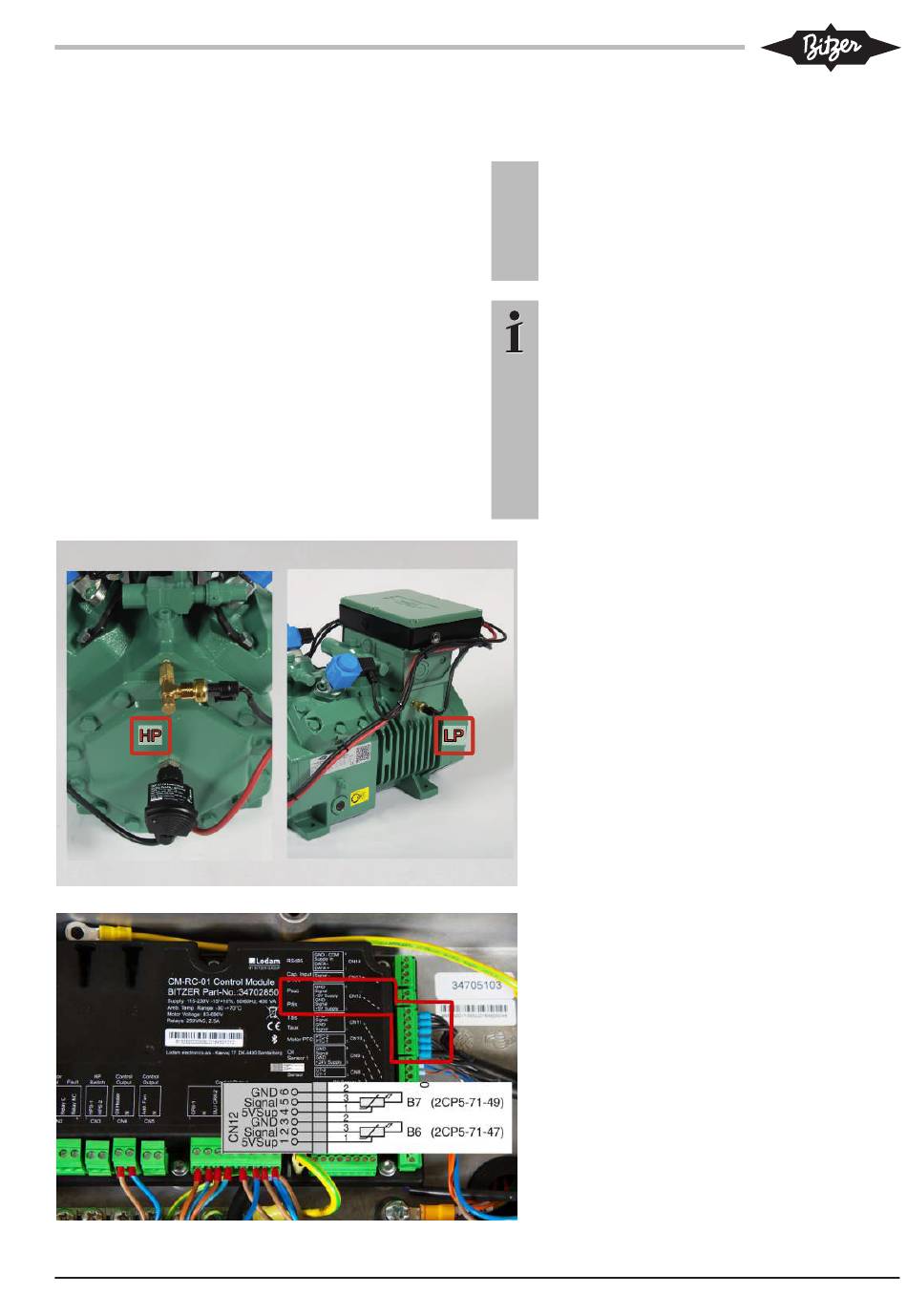

4.2 Monter le kit d'extension « Transmetteurs de
pression »
AVIS
!
!
Veiller à ne pas confondre les deux transmet-
teurs de pression. Ils se distinguent par le nu-
méro de composant poinçonné :
Transmetteur de haute pression : 2CP5-71-47.
Transmetteur de basse pression : 2CP5-71-49.
Information
Position de montage alternative en cas de tem-
pératures du gaz de refoulement au-dessus de
135°C :
Raccorder les transmetteurs de pression avec
un tuyau de fluide frigorigène chacun à la
conduite du gaz de refoulement, le plus proche
possible des vannes respectives. Longueur du
tuyau de fluide frigorigène : 200 mm minimum
pour éviter une surchauffe du transmetteur de
pression.
• Retirer les bouchons de fermeture HP et LP
et nettoyer le trou taraudé.
• Visser les nipples à vis fournis (transmetteur
de basse pression) ou la pièce en T (trans-
metteur de haute pression) avec la vanne
Schrader.
• Ensuite, visser le transmetteur de haute pres-
sion (2CP5-71-47) à la position HP et le trans-
metteur de basse pression (2CP5-71-49) à la
position LP (couple de serrage 35-40 Nm). Ne
pas mettre une rondelle de fermeture entre le
nipple à vis et le transmetteur de pression, car
cela empêcherait sinon la vanne Schrader de
s'ouvrir !
• Encliqueter les fiches et faire passer les
câbles vers le module du compresseur.
• Raccorder le câble du transmetteur de haute
pression au bornier CN12, bornes 1, 2, 3 (dé-
signation « pdis ») du module du compres-
seur.
• Raccorder le câble du transmetteur de basse
pression au bornier CN12, bornes 4, 5, 6 (dé-
signation « psuc ») du module du compres-
seur.
• Faire attention aux raccords des cables !
43
