Im Anschluss können optionale Erweiterungsbausätze
montiert werden (siehe Kapitel Montage der optionalen
CM-RC-01 Erweiterungsbausätze, Seite 26).
3.10 Weitere elektrische Anschlüsse am CM-RC-01
• Spannungsversorgung des Verdichtermoduls an
Klemmleiste CN1 (115 .. 230 V +10%/-15%,
50/60 Hz)
– Klemme 1: L
3.12 Kabelhalter montieren und Kabel verlegen
KW-233-1
– Klemme 2: N
• Befehl für Verdichteranlauf (Freigabesignal vom An-
lagenregler).
• Optional: Analogsignal zur Leistungsregelung vom
Anlagenregler (0 .. 10 V).
Prinzipschaltbild und weitere Informationen siehe Tech-
nische Information KT-230.

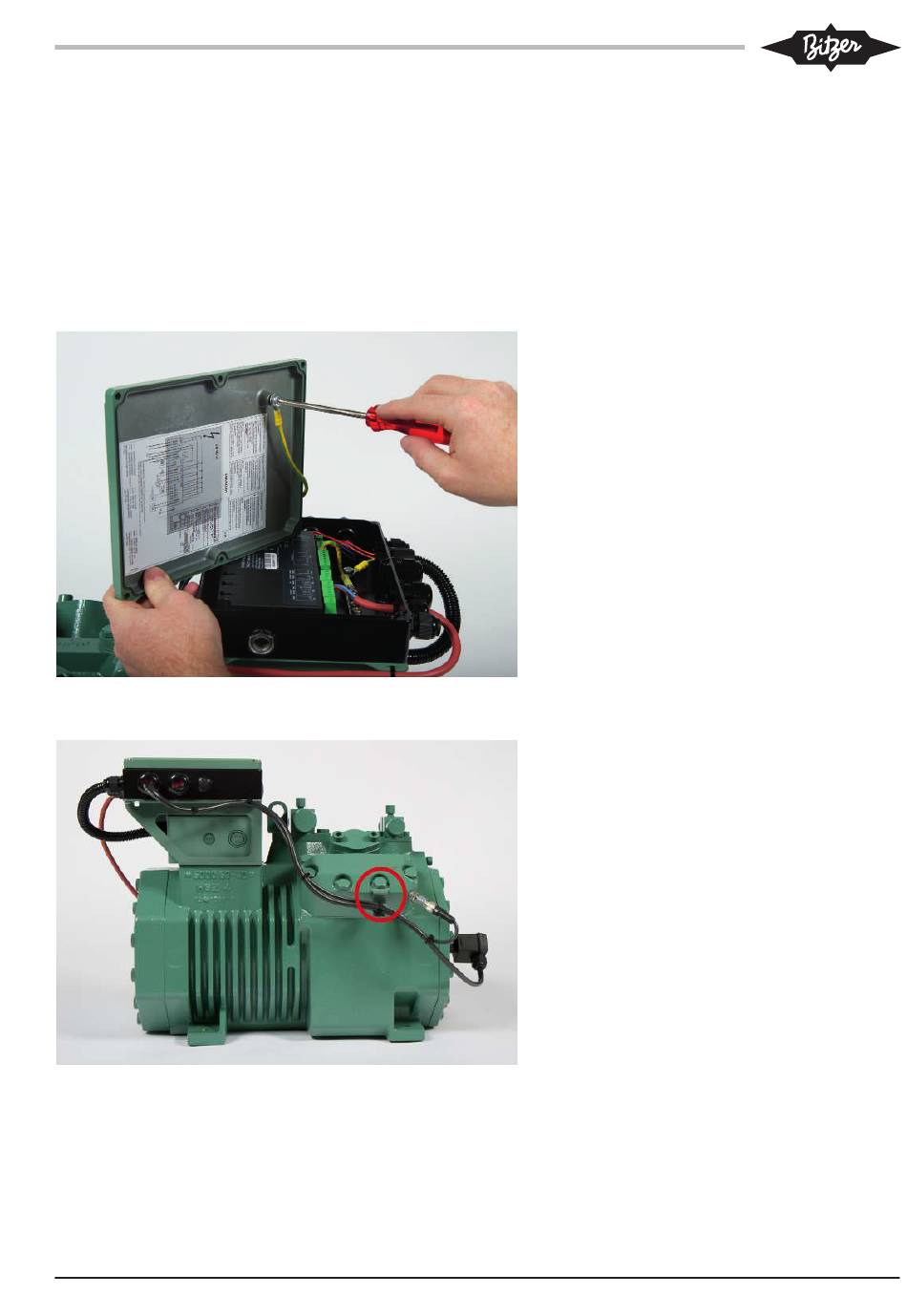

3.11 Modulgehäuse schließen
• Schutzleiter an den Deckel des im Baussatz
enthaltenen Deckels schrauben.
• Deckel auf das Verdichtermodulgehäuse set-
zen und mit den 6 beiliegenden Schrauben
befestigen.
• Je einen Kabelhalter an den Zylinderköpfen
außen montieren (siehe roter Kreis).
• Dazu die entsprechenden Schrauben am Zy-
linderkopf lösen, die Schrauben mit Kabelhal-
tern wieder einsetzen und anziehen (Anzugs-
moment 80 Nm).
• Plastikclip am Kabelhalter befestigen und Ka-
belbinder einsetzen.
