Falls keine weiteren Erweiterungsbausätze montiert
werden:
• Weitere elektrische Anschlüsse am CM-RC-01 vor-
nehmen (siehe Kapitel Weitere elektrische Anschlüs-
se am CM-RC-01, Seite 25).
• Kabelhalter montieren, Kabel verlegen, Kabelbinder
schließen (siehe Kapitel Kabelhalter montieren und
Kabel verlegen, Seite 25).
• Schutzleiter an den Deckel des Anschlusskastens
schrauben und Deckel auf Modulgehäuse anbringen
(siehe Kapitel Modulgehäuse schließen, Seite 25).
28

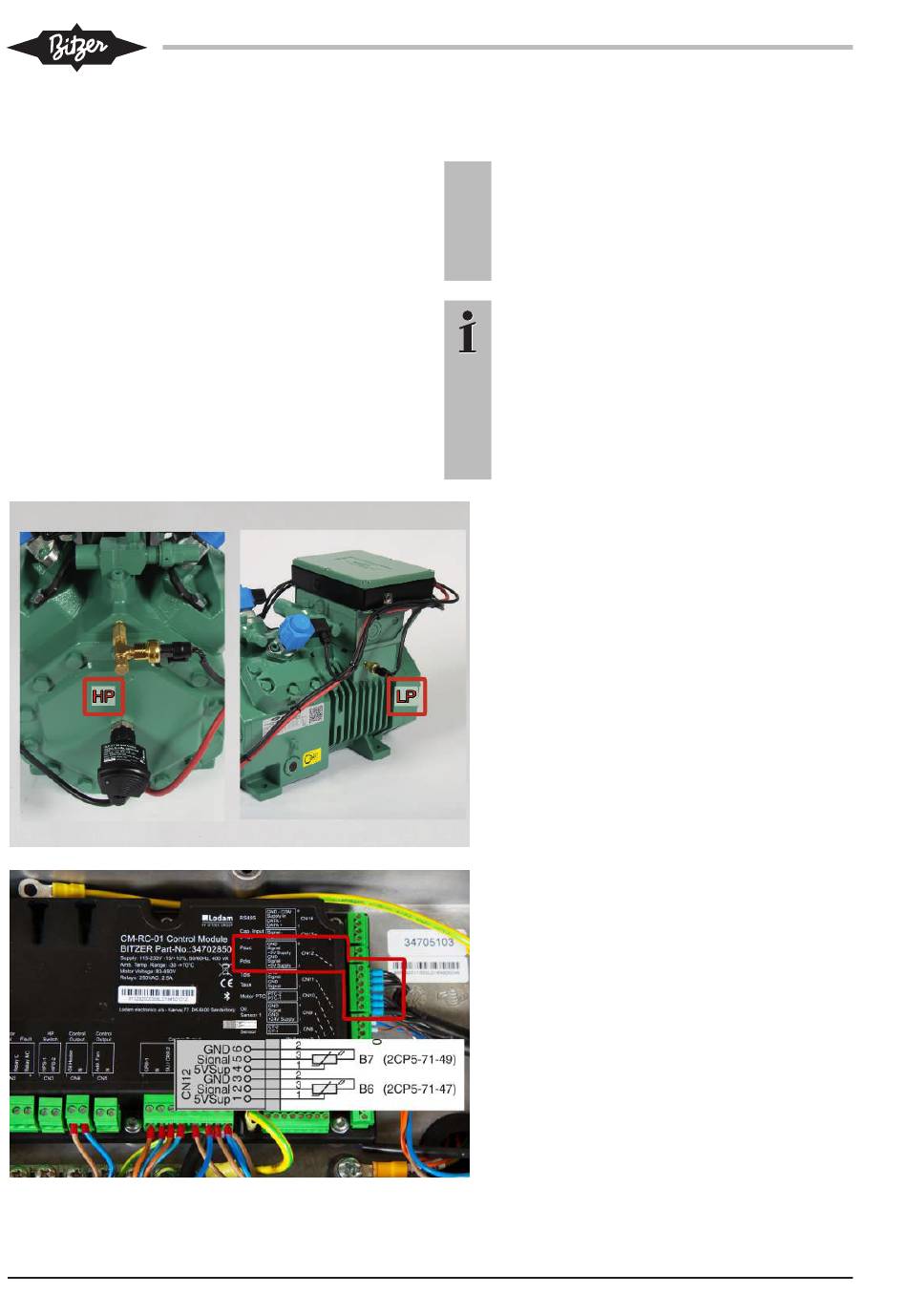

4.2 Erweiterungsbausatz "Druckmessumformer"
montieren
HINWEIS
!
!
Die beiden Druckmessumformer dürfen nicht
vertauscht werden. Sie unterscheiden sich
durch die eingestanzte Bauteilnummer:
Hochdruckmessumformer: 2CP5-71-47.
Niederdruckmessumformer: 2CP5-71-49.
Information
Alternative Montageposition bei Druckgastem-
peraturen über 135°C:
Druckmessumformer an Druckgasleitung, mög-
lichst dicht an den Ventilen mit je einem Kälte-
mittelschlauch anschließen. Länge des Kälte-
mittelschlauchs: mindestens 200 mm, um eine
Überhitzung des Druckmessumformers zu ver-
meiden.
• HP- und LP-Verschlussstopfen entfernen und
Gewindebohrung reinigen.
• Beiliegende Einschraubnippel (Niederdruck-
messumformer) bzw. T-Stück (Hochdruck-
messumformer) mit Schraderventil dort ein-
schrauben.
• Anschließend Hochdruckmessumformer
(2CP5-71-47) an Position HP und Nieder-
druckmessumformer (2CP5-71-49) an Positi-
on LP einschrauben (Anzugsmoment 35-40
Nm). Keine Dichtscheibe zwischen Ein-
schraubnippel und Druckmessumformer einle-
gen, da sonst das Schraderventil nicht öffnet!
• Stecker einklippsen und Kabel zum Verdich-
termodul führen.
• Kabel des Hochdruckmessumformers an
Klemmleiste CN12, Klemmen 1, 2, 3 (Be-
zeichnung pdis) am Verdichtermodul an-
schließen.
• Kabel des Niederdruckmessumformers an
Klemmleiste CN12, Klemmen 4, 5, 6 (Be-
zeichnung psuc) am Verdichtermodul an-
schließen.
• Anschluss der Kabel beachten!
KW-233-1
