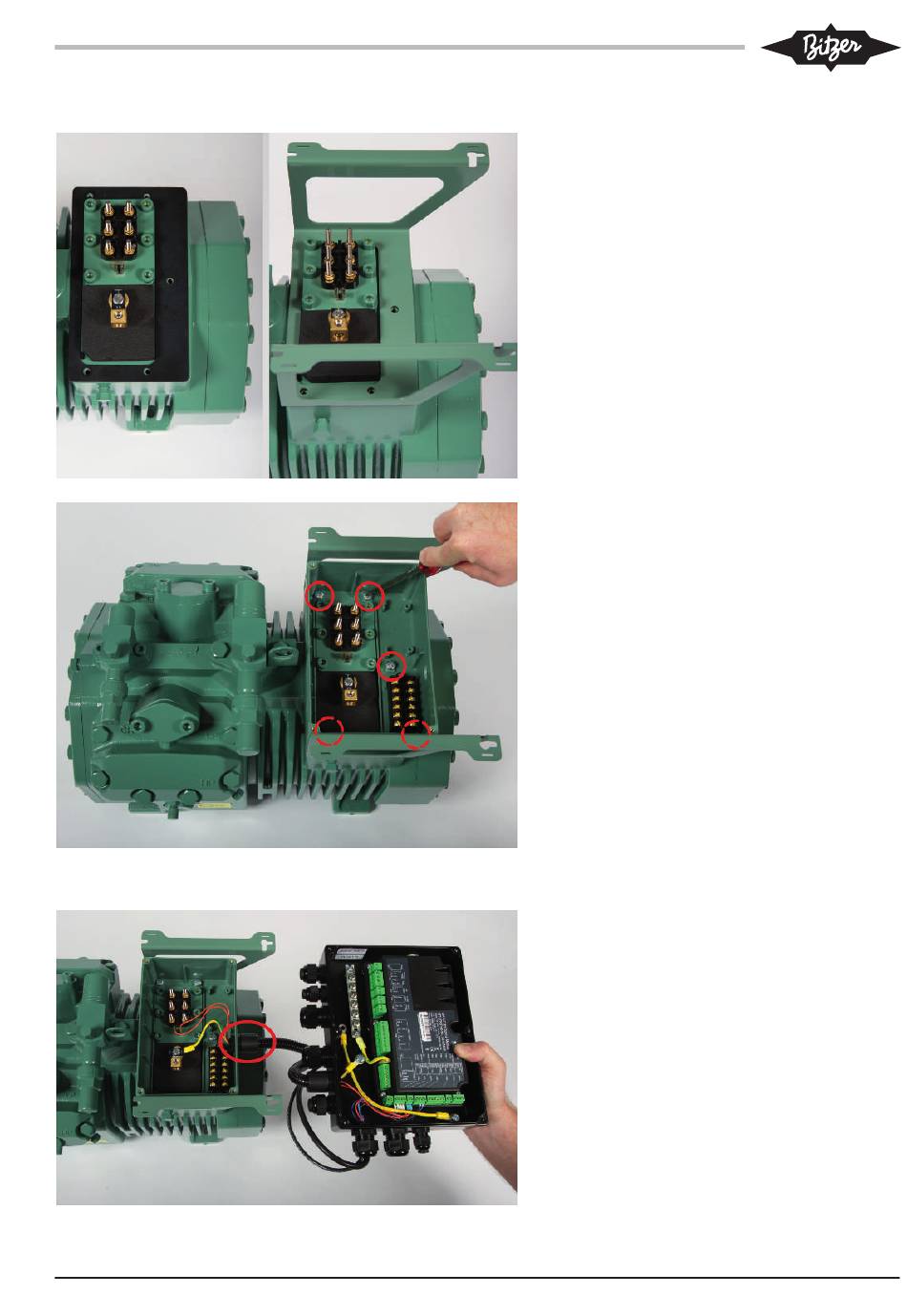

3.4 Halterung des Verdichtermoduls montieren
3.5 Kabelschlauch am Anschlusskasten befestigen
KW-233-1
• Dichtung auflegen (Bild links) und danach
Halterung darauf setzen (Bild rechts).
• Anschließend den Anschlusskasten des Ver-
dichters auf die Halterung stellen und alles mit
den 5 Schrauben im Anschlusskasten an den
Verdichter schrauben.
• Den am Verdichtermodul vormontierten Ka-
belschlauch an der geöffneten Kabeldurch-
führung (M16) des Verdichter-Anschlusskas-
tens befestigen und Motor-PTC-Kabel und
Kabel des Schutzleiters in den Anschlusskas-
ten führen.
• Das orangefarbenes Motor-PTC-Kabel des
Verdichtermoduls an die Stromdurchführungs-
platte des Verdichters anschließen.
• Schutzleiter des Verdichtermoduls an den Er-
dungsbolzen im Anschlusskasten festschrau-
ben.
