En cas de montage ultérieur de l'unité prisme du
contrôle d'huile :
AVIS
!
!
Risque de fuite !
Vérifier les filetages.
Visser soigneusement le nouveau composant
avec le couple de serrage prescrit.
Avant la mise en service, effectuer un essai
d'étanchéité !
Monter l'unité prisme
Monter de préférence l'unité prisme fournie avant le
montage du compresseur dans l'installation.
• Renverser le compresseur en le soulevant au niveau
de la partie inférieure du couvercle de palier afin que
l'huile qui se trouve dans la réserve d'huile du cou-
vercle de palier ne puisse pas s'écouler via le trou
du raccord.

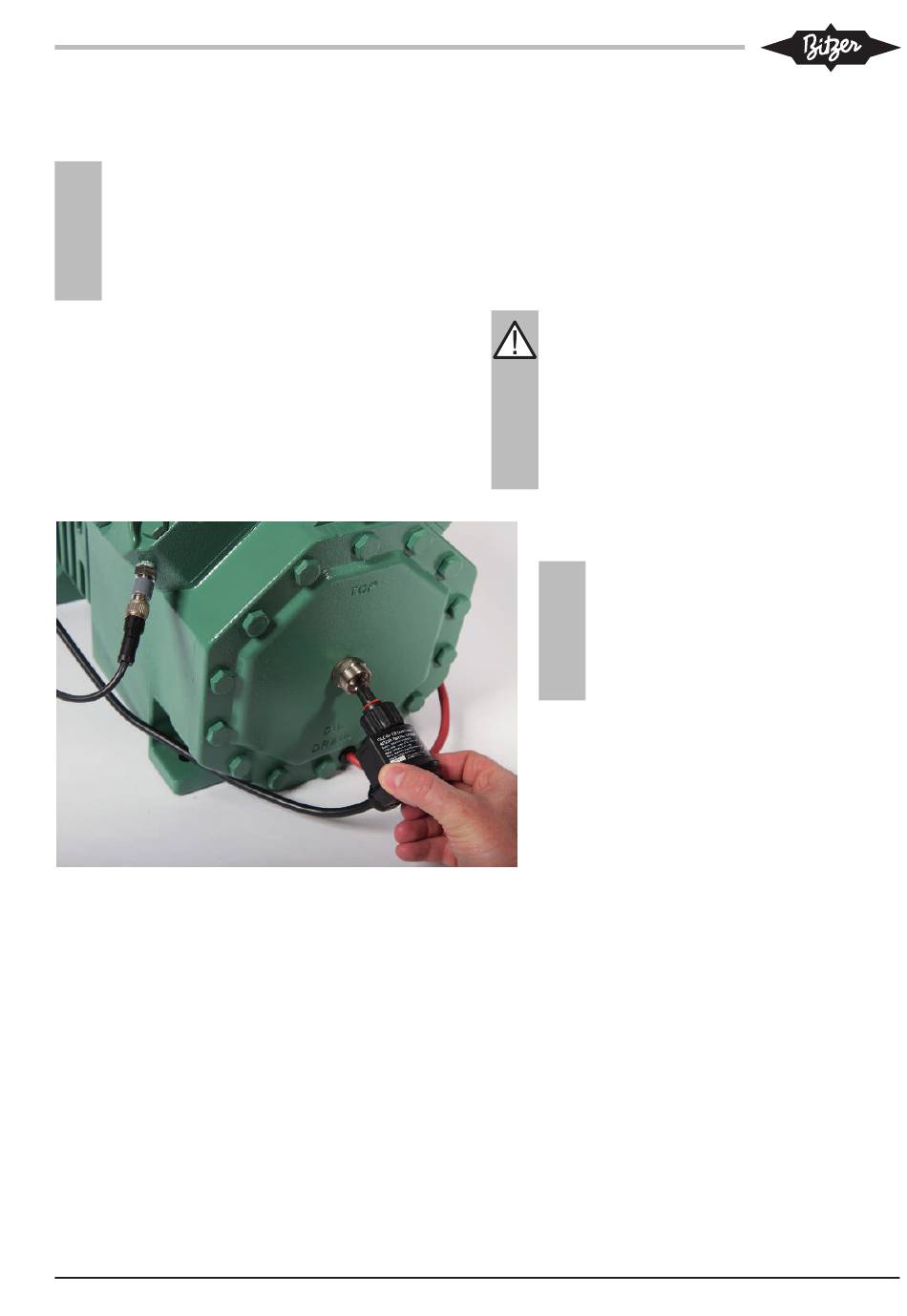

KW-233-1
• Dévisser la vis (M20x1,5) sur le couvercle de palier
et nettoyer le trou taraudé avec précaution.
• Vérifier la propreté de l'intérieur et de l'extérieur du
cône de verre de l'unité prisme et le nettoyer si né-
cessaire.
• Visser l'unité prisme dans le couvercle de palier
avec le joint métallique. Couple de serrage 75 Nm.
• Effectuer un essai d'étanchéité :
DANGER
Danger d'éclatement dû à une trop grande pres-
sion !
La pression d'essai ne doit pas dépasser la
pression maximale admissible !
Pression d'essai : 1,1 fois la pression de service
maximale admissible (voir plaque de désigna-
tion). Différencier les côtés de haute et de
basse pression !
Monter l'unité opto-électronique
AVIS
!
!
Risque de défaillance de compresseur !
Défaillance possible du dispositif de pro-
tection en cas de pénétration de l'humidi-
té !
S'assurer que le raccordement de câble
soit toujours orienté vers le bas !
• Insérer avec précaution l'unité opto-électro-
nique jusqu'à la butée dans l'unité prisme.
• Bien serrer à la main l'écrou-raccord de l'unité
opto-électronique.
