3.4 Monter le support de fixation du module
3.5 Fixer le conduit de câbles à la boîte de
raccordement
36

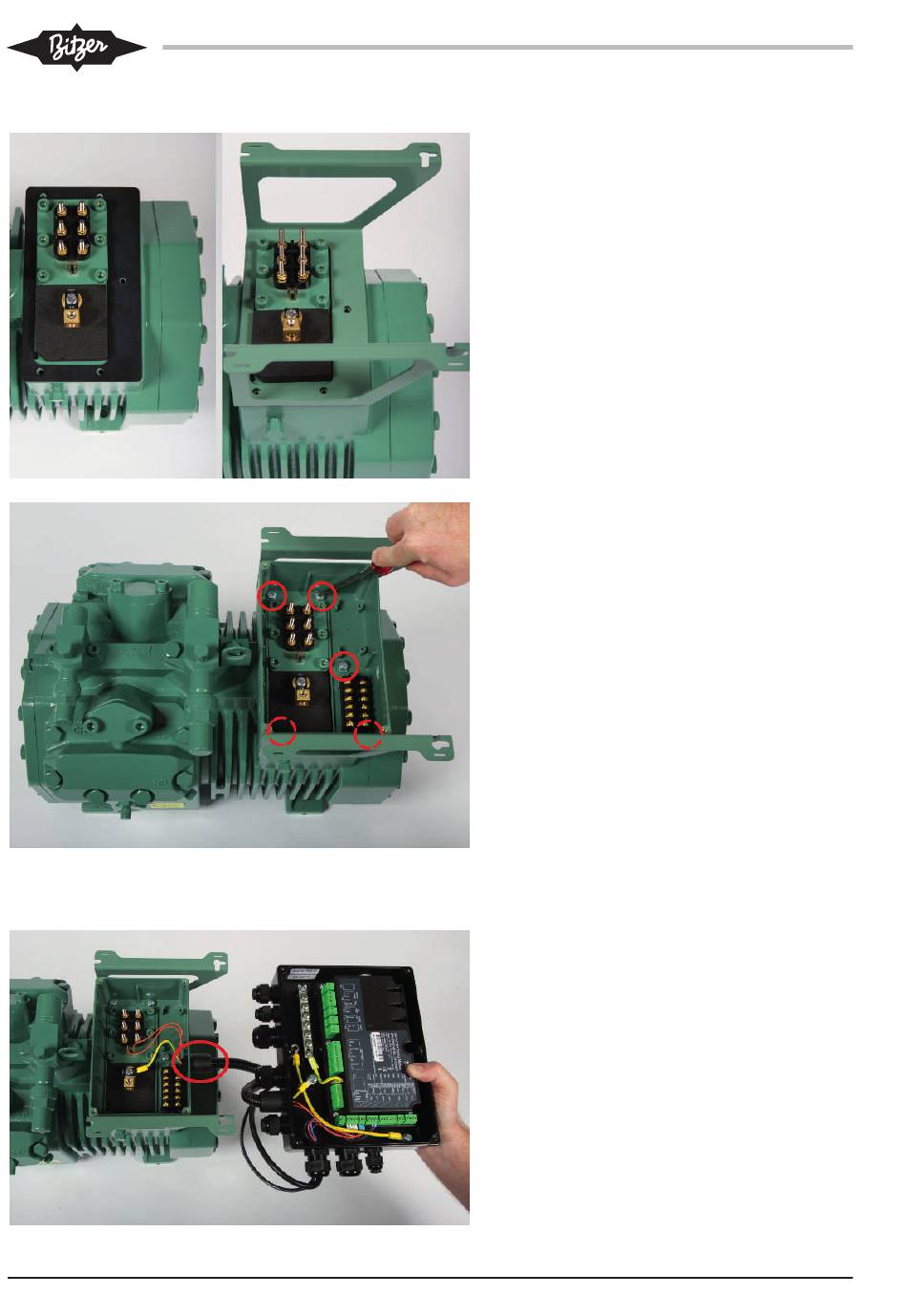

• Placer le joint (image de gauche) et y posi-
tionner ensuite le support de fixation (image
de droite).
• Poser ensuite la boîte de raccordement du
compresseur sur le support de fixation et vis-
ser l'ensemble sur le compresseur avec les 5
vis dans la boîte de raccordement.
• Fixer le conduit de câbles prémonté sur le
module du compresseur sur le passage de
câble ouvert (M16) de la boîte de raccorde-
ment du compresseur et diriger le câble CTP
du moteur et le câble du conducteur de pro-
tection dans la boîte de raccordement.
• Raccorder le câble CTP orange du moteur du
module du compresseur à la plaque à bornes
du compresseur.
• Visser le conducteur de protection du module
du compresseur au boulon de mise à la terre
dans la boîte de raccordement.
