Bei nachträglicher Montage der Prisameinheit der Öl-
überwachung:
HINWEIS
!
!
Gefahr von Kältemittelverlust!
Gewinde prüfen.
Neues Bauteil sorgfältig mit dem vorgeschriebe-
nen Anzugsmoment einschrauben.
Vor Inbetriebnahme Dichtheitsprüfung durchfüh-
ren!
Prismaeinheit montieren
Beiliegende Prismaeinheit vorzugsweise montieren, be-
vor der Verdichter in die Anlage eingebaut wird.
• Verdichter kippen, indem er an der Unterseite des
Lagerdeckels angehoben wird, damit das in der Ölta-
sche des Lagerdeckels befindliche Öl nicht durch die
Anschlussbohrung abfließen kann.
24
• Schraube (M20x1,5) am Lagerdeckel ausschrauben
und Gewindeloch sorgfältig reinigen.
• Glaskegel der Prismaeinheit innen und außen auf
Sauberkeit prüfen und ggf. reinigen.
• Prismaeinheit mit Metalldichtung in den Lagerdeckel
einschrauben. Anzugsmoment 75 Nm.
• Dichtheitsprüfung durchführen:
GEFAHR
Berstgefahr durch zu hohen Druck!
Prüfdruck darf die maximal zulässigen Drücke
nicht überschreiten!
Prüfdruck: 1,1-facher Druck des maximal zuläs-
sigen Betriebsdrucks (siehe Typschild). Dabei
Hoch- und Niederdruckseite unterscheiden!
Opto-elektronische Einheit montieren
HINWEIS
!
!
Gefahr von Verdichterausfall!
Zerstörung des Schutzgeräts durch ein-
tretende Feuchtigkeit möglich!
Sicherstellen, dass der Kabelanschluss
immer nach unten weist!

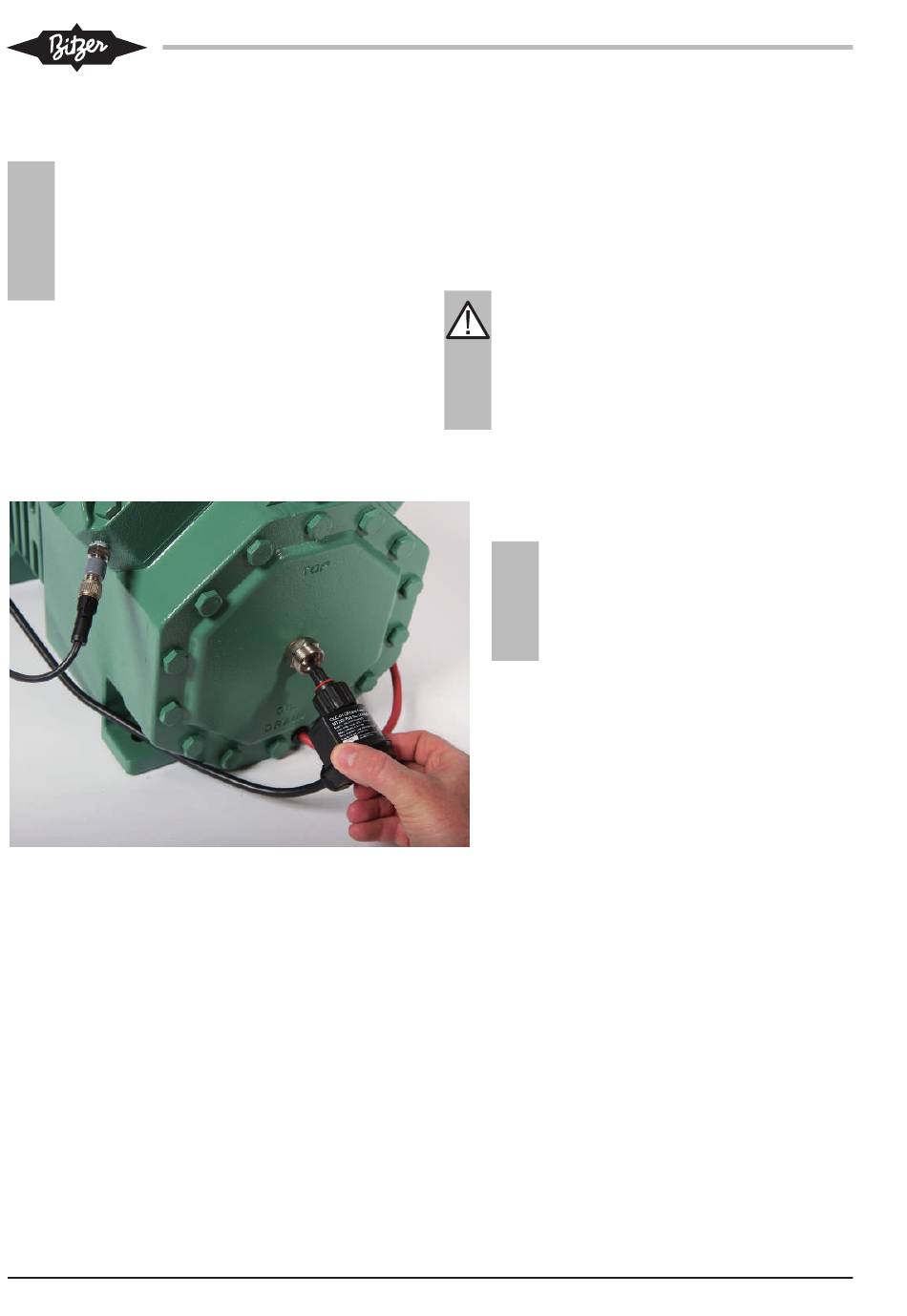

• Opto-elektronische Einheit sorgfältig bis zum
Anschlag in die Prisma-Einheit einschieben.
• Überwurfmutter der opto-elektronischen Ein-
heit von Hand fest anziehen.
KW-233-1
