Vous pouvez monter ensuite les kits d'extension op-

tionnels (voir chapitre Montage des kits d'extension op-

tionnels du CM-RC-01, page 41).

3.10 Autres connexions électriques sur le CM-RC-01

• Alimentation en tension du module du compresseur

au bornier CN1 (115 .. 230 V +10%/-15%, 50/60 Hz

– Borne 1 : L

– Borne 2 : N

3.12 Monter le porte-câbles et poser les câbles

• Commande pour le démarrage du compresseur (si-

gnal d'autorisation du régulateur d'installation).

• En option : Signal analogique du régulateur d'instal-

lation pour la régulation de puissance (0 .. 10 V).

Schéma de principe et d'autres informations, voir l'In-

formation Technique KT-230.

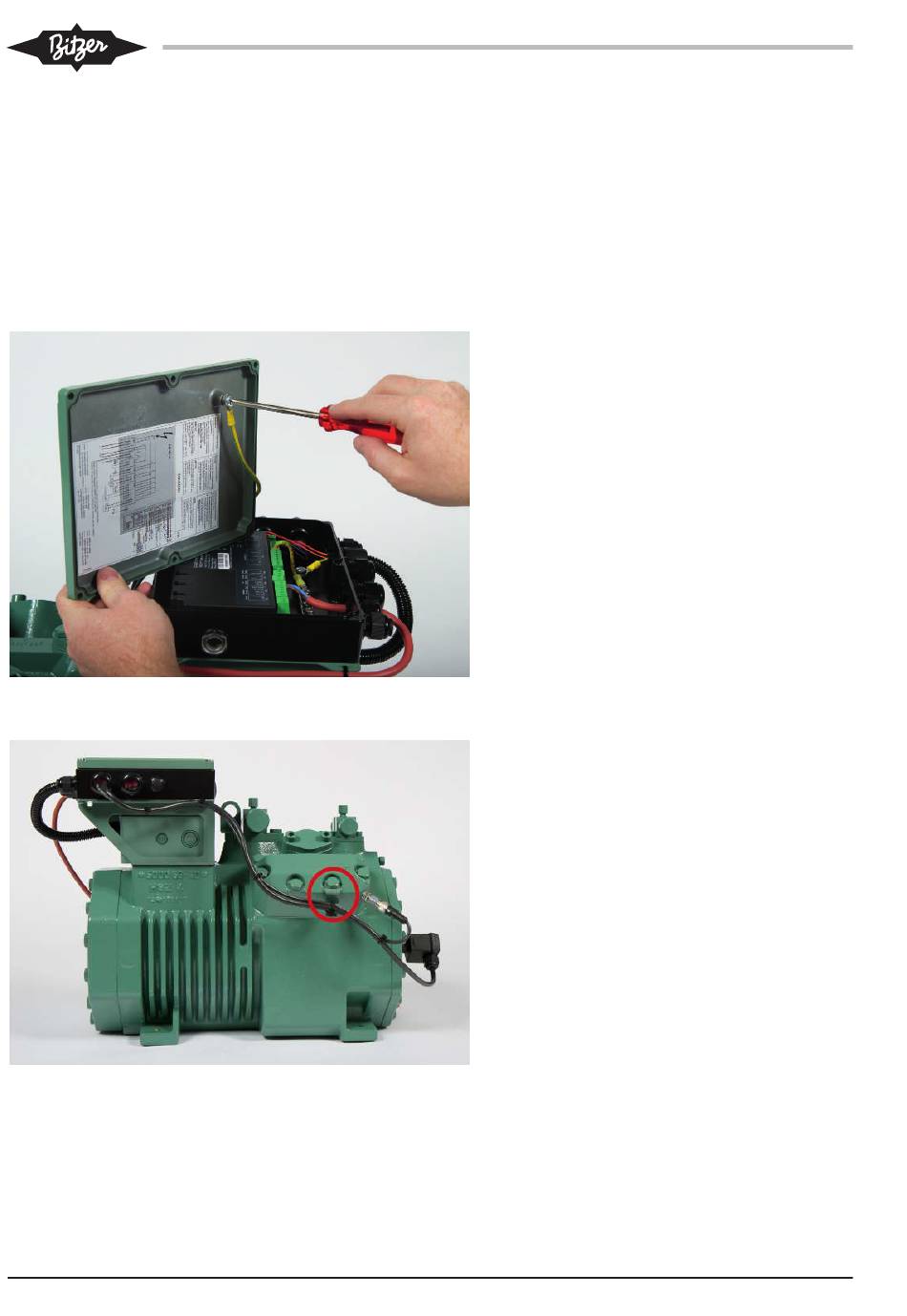

3.11 Fermer le boîtier du module

• Visser le conducteur de protection sur le cou-

vercle fourni dans le kit de montage.

• Mettre le couvercle sur le boîtier du module

du compresseur et le fixer à l'aide des 6 vis

jointes.

• Monter à l'extérieur respectivement un porte-

câbles sur les têtes de culasse (voir cercle

rouge).

• Pour ce faire, desserrer les vis correspon-

dantes sur la tête de culasse, réintroduire les

vis avec les porte-câbles et les serrer (couple

de serrage 80 Nm).

• Fixer les clips en plastique sur les porte-

câbles et insérer les courroie de câble.

KW-233-1
