3.8 Druckgastemperaturfühler montieren
Nach Montage neuer Bauteile wie z. B. Druckgastem-
peraturfühler, Druckmessumformer, Einspritzdüse oder
Einspritzventil:
3.9 Ölüberwachung montieren
Information
Voraussetzung für die Montage der Ölüberwa-
chung ist ein Lagerdeckel mit einem entspre-
chenden Anschluss (M20x1,5).
Information
Ausführliche Informationen, siehe Technische
Information KT-180.
KW-233-1

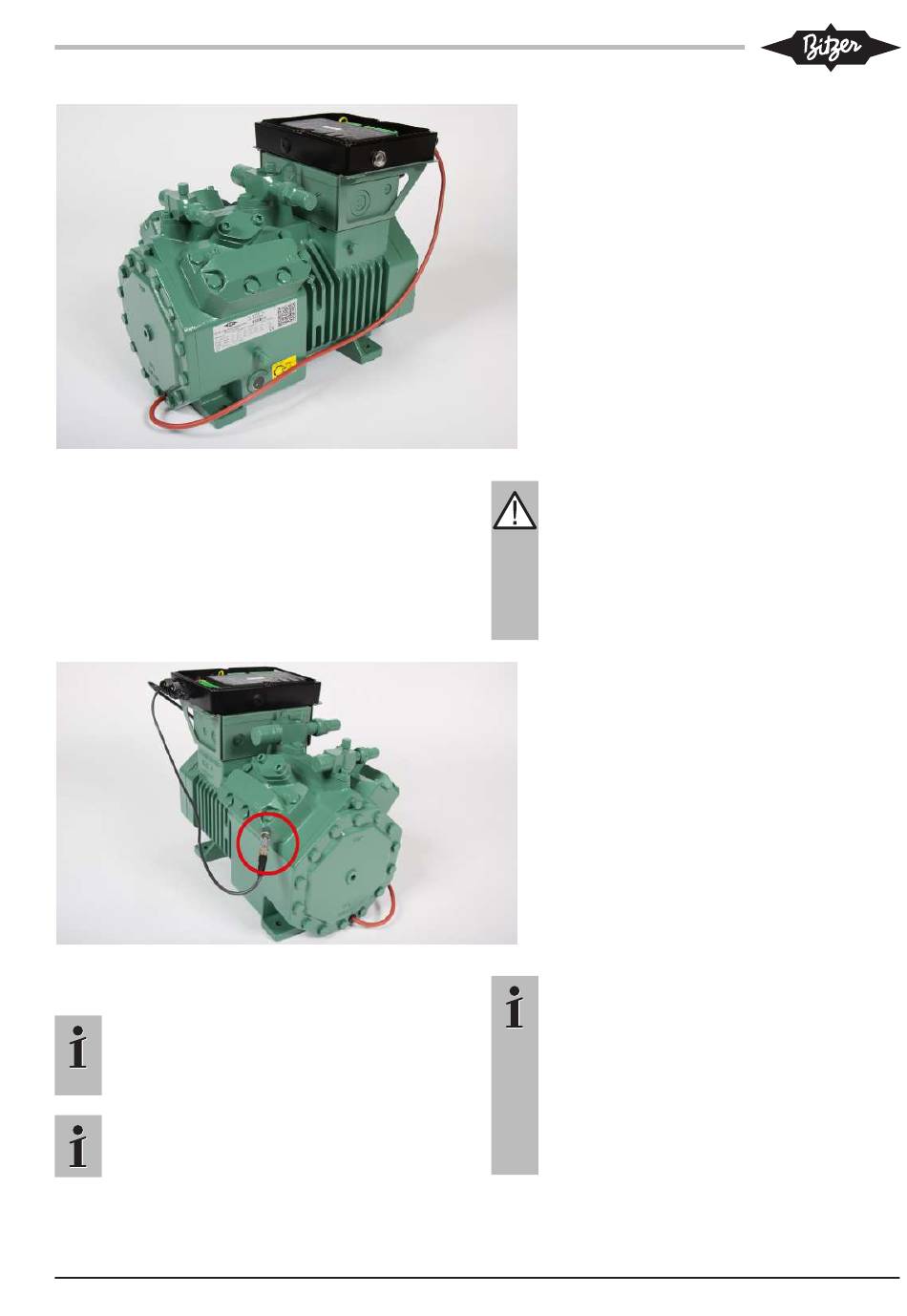

• Kabel der Ölheizung wie auf Bild zu sehen
zum Verdichtermodul führen.
WARNUNG
Schwere Verletzungen möglich. Neues Bauteil
kann sich schlagartig lösen.
Gewinde prüfen.
Neues Bauteil sorgfältig einschrauben. Anzugs-
momente beachten!
Vor Inbetriebnahme Dichtheitsprüfung durchfüh-
ren!
• Verschlussstopfen am umkreisten Anschluss
am Zylinderkopf entfernen und Gewindeboh-
rung reinigen.
• Anschließend Druckgastemperaturfühler ein-
schrauben (Anzugsmoment 35-40 Nm) und
Stecker handfest anziehen.
Information
Vorgerüstete Auslieferung:
Wenn die Prismaeinheit der Ölüberwachung
vormontiert bestellt wurde, ist der Verdichter als
Ganzes im Werk auf Druckfestigkeit und Dicht-
heit geprüft worden. In diesem Fall muss nur
noch die opto-elektronische Einheit aufge-
schraubt und elektrisch angeschlossen werden.
Die nachträglichen Prüfung auf Dichtheit ist in
diesem Fall nicht nötig.
