Bei Arbeiten an der Elektr(on)ik beachten
WARNUNG
Gefahr von elektrischem Schlag!
Vor Arbeiten im Anschlusskasten, im Modulge-
häuse und an elektrischen Leitungen: Haupt-
schalter ausschalten und gegen Wiederein-
schalten sichern!
Vor Wiedereinschalten Anschlusskasten und
Modulgehäuse schließen!
HINWEIS
!
!
Beschädigung oder Ausfall des Verdichtermo-
duls möglich!
An die Klemmen von CN7 bis CN12 keine
Spannung anlegen – auch nicht zum Prüfen!
An die Klemmen von CN13 maximal 10 V anle-
gen!
An die Klemme 3 von CN14 maximal 24 V, an
die anderen Klemmen keine Spannung anlegen!
An Spannungsausgänge niemals Spannung anlegen,
auch nicht zum Prüfen.
3 Montage des CM-RC-01 Basis-Bausatzes
Die Montage des CM-RC-01 Basis-Bausatz des Ver-
dichtermodul-Komplettierungsbausatzes an die Ver-
dichter 4FES-3(Y) .. 4BES-9(Y) enthält folgende Ar-
beitsschritte:
• Kabeldurchführung M16 am Anschlusskasten öffnen.
• Schutzgeräts SE-B* entfernen.
• Dichtung und Halterung für das CM-RC-01 Verdich-
termodul montieren.
KW-233-1
• Kabelschlauch des Verdichtermoduls am Anschluss-
kasten des Verdichters befestigen.
• Verdichtermodul auf die Halterung schrauben.
• Ölheizung anschließen.
• Druckgastemperaturfühler montieren.
• Ölüberwachung montieren.
• Modulgehäuse schließen.
• Kabelhalter und Kabelbinder montieren.
• Kabel verlegen und Kabelbinder schließen.

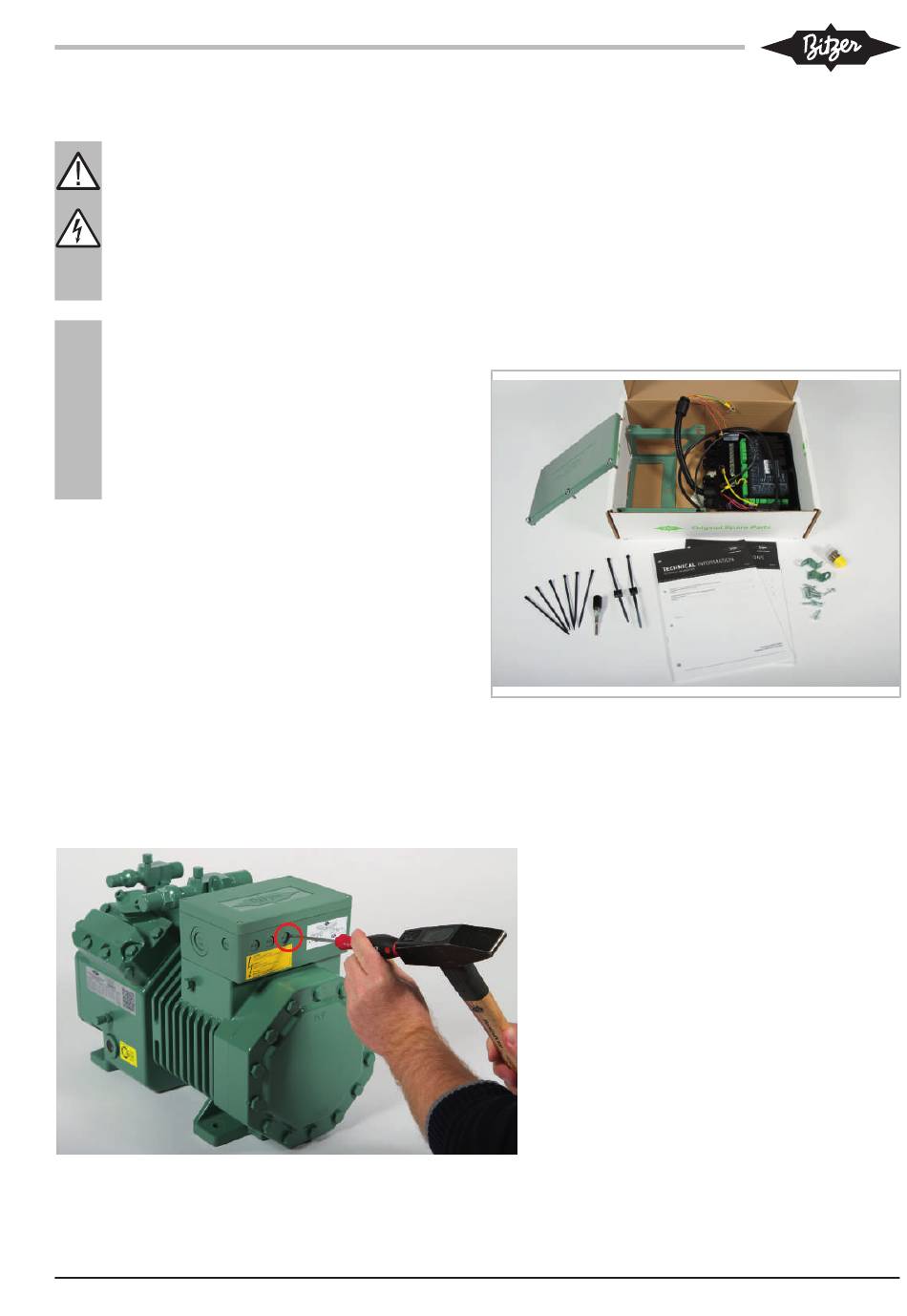

Abb. 1: Übersicht aller Bauteile des CM-RC-01 Basis-Bausatzes für
die Verdichter 4FES-3(Y) .. 4BES-9(Y)
3.1 Kabeldurchführung am Anschlusskasten öffnen
• Zum Öffnen der Kabeldurchführung die perfo-
rierte Stelle der rechten Kabeldurchführung
M16 vorsichtig durchbrechen.
• Anschließend den Deckel des Anschlusskas-
tens abnehmen.
