8.1.1 Transmisión de datos
8.1.1.1 Señales seno y coseno
A; /A = Coseno; B; /B = Seno
Cada una de las señales A, /A, B, /B tiene una amplitud de
0.5 V con un offset de +2.5 V contra GND.
PP
Las señales analógicas deben medirse de forma diferencial,
es decir, A menos /A indica Coseno, B menos /B indica Se-
no. Medida de forma diferencial, la señal seno y coseno tiene
una amplitud de 1 V , con una posición de fase de 90°.
PP
8.1.1.2 Terminación de línea y blindaje
recomendados
En la línea de datos Seno y en la línea de datos Coseno de-
be conectarse una resistencia terminal 120 Ω a la entrada de
la unidad de evaluación del encoder.
De lo contrario, los valores características de la transmisión
cambiarán.
Con el fin de garantizar la independencia de los fabricantes,
ofrecemos las siguientes recomendaciones para el dimensio-
namiento de la interfaz:
156 - ES
Encoder
U = 2,5 V ± 0,5 V
0
U = U
1 0
C = 150 pF
1
C = 10 pF
2
BA Sendix® 58xxFS2 / 58xxFS3 - R60049.0009 - 04

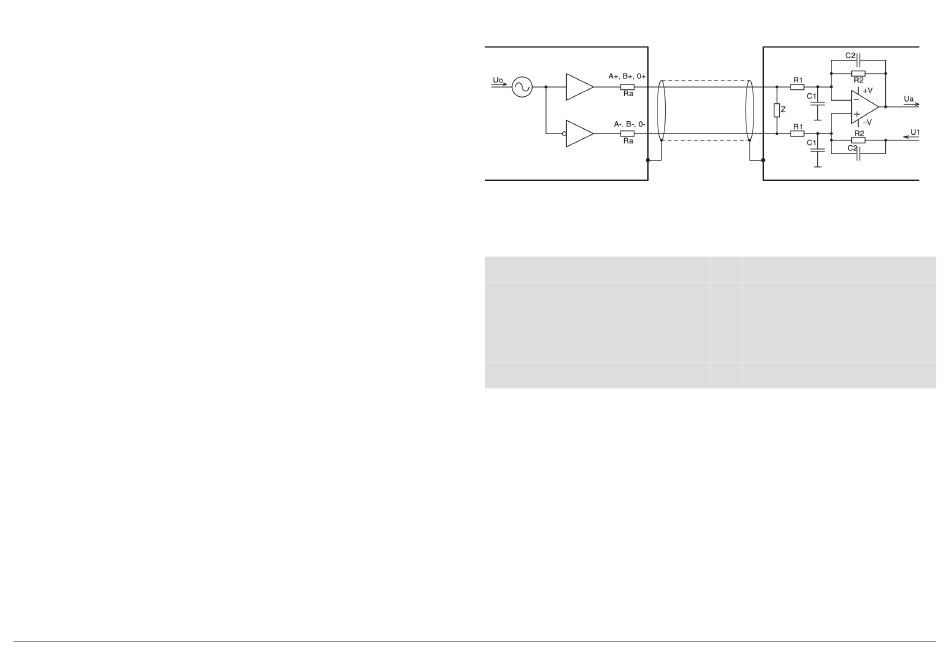

Circuito de entrada
recomendado
OPV: p. ej. MC33074
63206155
Z 120 Ω
R = 10 Ω
a
R = 10 kΩ
1
R = 33 kΩ
2
