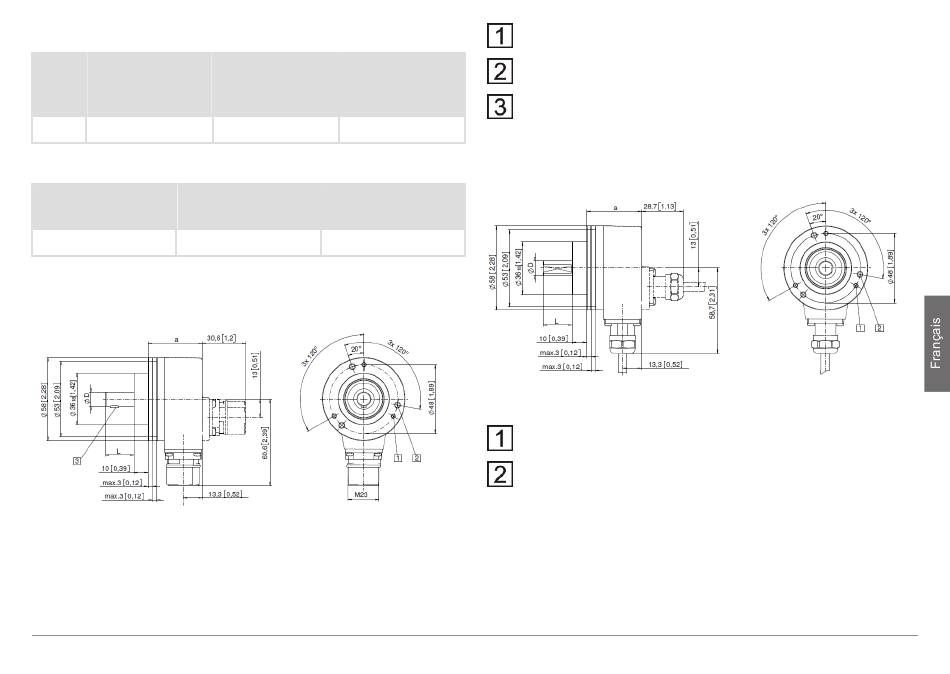

4.1.3.1 Codeur à arbre sortant
Cote 5814FS
Incrémental
a 38 [1.50]
D = Diamètre de Ajustement de
l'arbre l'arbre
10 [0.39] f7
Bride standard, arbre sortant avec clavette
BA Sendix® 58xxFS2 / 58xxFS3 - R60049.0009 - 04
5853FS 5863FS
Monotour Multitours
absolu absolu
38 [1.50] 49,5 [1.95]
L = Longueur de
l'arbre
20 [0.79]
18014398571058571
3xM3, prof. 6 [0.24]
3xM4, prof. 8 [0.32]
Clavette DIN 6885 - A - 3x3x6
Bride standard, arbre sortant avec méplat
3xM3, prof. 6 [0.24]
3xM4, prof. 8 [0.32]
4.1.3.1.1 Instructions de montage pour codeurs à
arbre sortant
a) Fixer le codeur à l'aide de trois vis M3 dans les taraudages
prévus à cet effet dans la bride.
18014398571060491
FR - 79
