c) Beachten Sie den maximal zulässigen Achsversatz.
d) Verschrauben Sie die Statorkupplung oder Drehmoment-
stütze ohne Vorspannung mit dem Antriebsflansch.
e) Ziehen Sie die Schrauben mit 1 Nm [0.74 ft-lb] an.
f) Ziehen Sie den Klemmring mit 2,5 Nm [1.84 ft-lb] an.
g) Sichern Sie die Schrauben gegen Lösen, siehe Kapitel
Schraubensicherung [} 22].

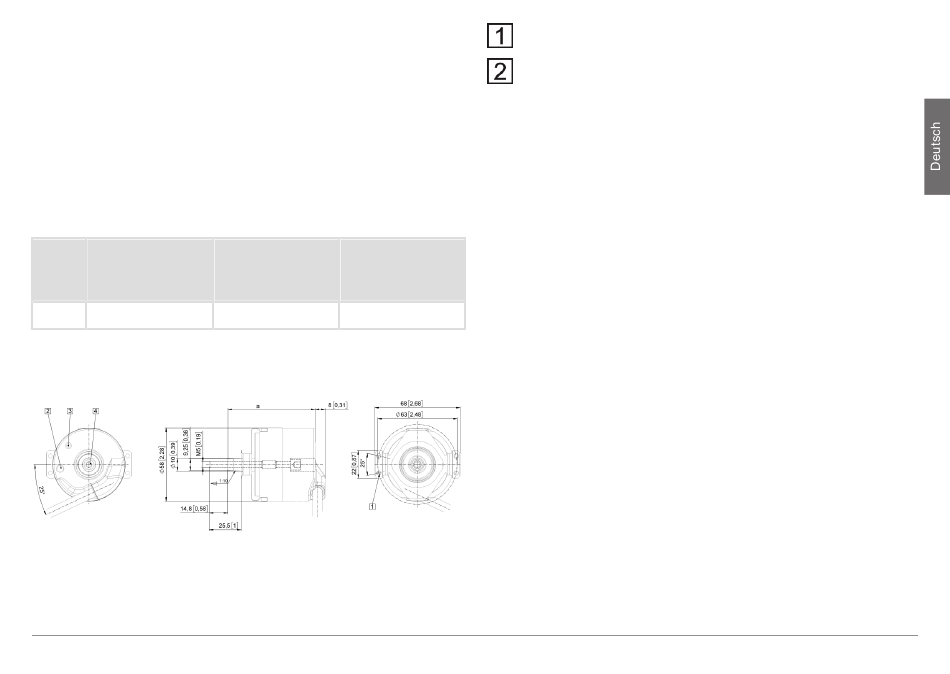

4.1.3.3 Drehgeber mit Konuswellenausführung
Maß 5834FS
Inkremental
a 59 [2.32]
Flanschtyp B mit Statorkupplung
BA Sendix® 58xxFS2 / 58xxFS3 - R60049.0009 - 04
5873FS 5883FS
Singleturn Multiturn
Absolut Absolut
59 [2.32] 70,5 [2.78]
27021597825816203
Für (4x) M3 Schraube
SW 4
4.1.3.3.1 Montagehinweis für Drehgeber mit
Konuswellenausführung
a) Blockieren Sie die Antriebswelle für die Montage.
b) Ziehen Sie die Befestigungsschraube der Konuswelle mit
3 Nm [2.21 ft-lb] an.
c) Beachten Sie den maximal zulässigen Achsversatz.
d) Verschrauben Sie die Statorkupplung oder Drehmoment-
stütze ohne Vorspannung mit dem Antriebsflansch.
e) Ziehen Sie die Schrauben mit 1 Nm [0.74 ft-lb] an.
f) Sichern Sie die Schrauben gegen Lösen, siehe Kapitel
Schraubensicherung [} 22].
4.1.3.4 Applikationsseite
Anforderungen an die Applikationsseite für den Anbau der
Drehgeber.
Für Drehgeber mit Hohlwellenausführung
Werkstoff: Stahl, rostfrei
DE - 21
