Rosemount 644
INSTALLATION
Montage type pour
l'Europe
2-4

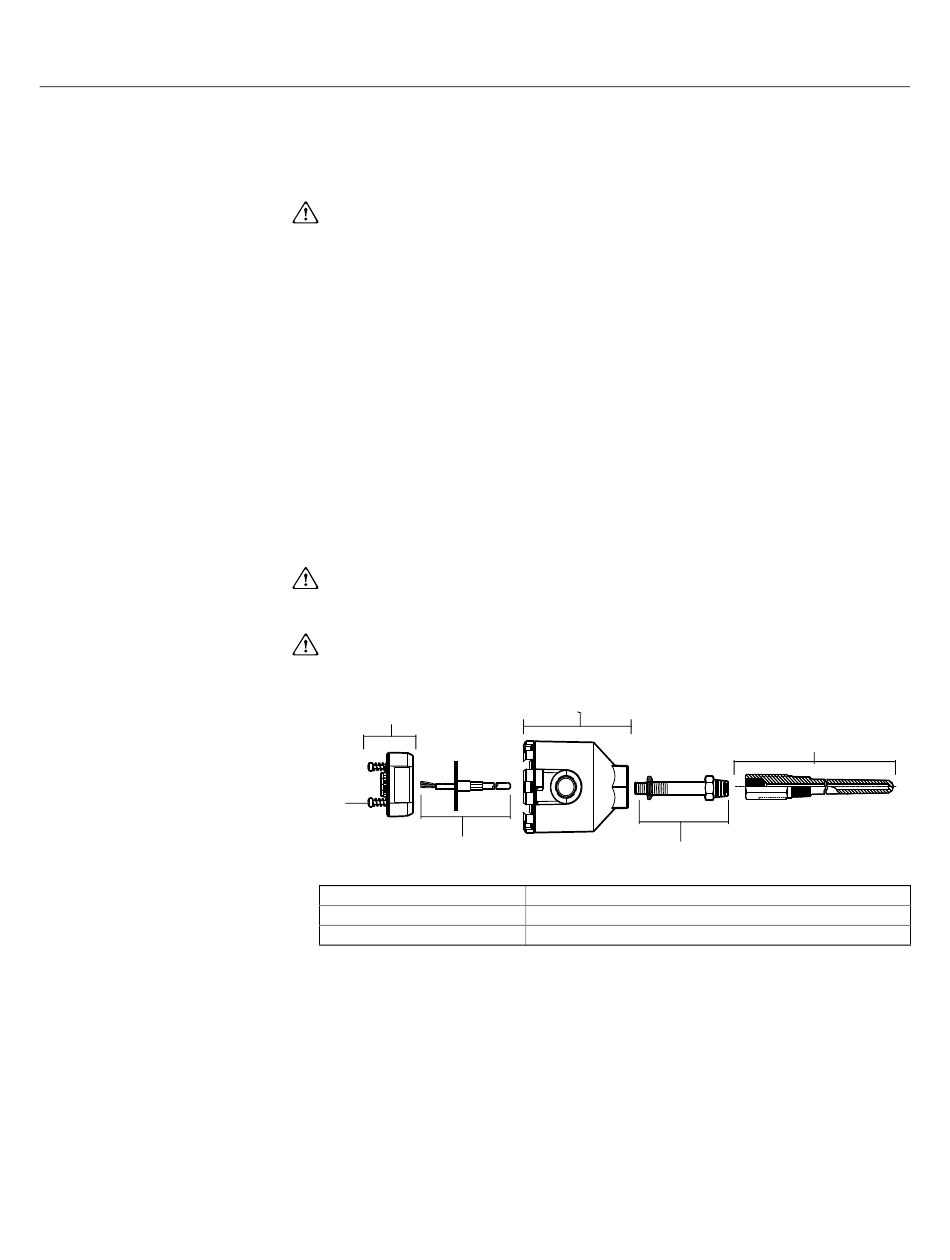

Transmetteur à montage en tête avec sonde de type plaque DIN
1. Fixer le puits thermométrique sur la tuyauterie ou sur la paroi du
récipient du procédé. Installer et serrer le puits thermométrique avant
la mise sous pression.
2. Vérifier la position du sélecteur du niveau d'alarme du transmetteur.
3. Monter le transmetteur sur la sonde. Faire passer les vis de montage
du transmetteur dans la plaque de montage de la sonde et insérer les
circlips (en option) dans la rainure des vis.
4. Raccorder les fils de la sonde au transmetteur (voir la Figure 2-8 à la
page 2-10).
5. Insérer l'ensemble transmetteur-sonde dans la tête de connexion.
Visser les vis de fixation du transmetteur dans les trous de montage
de la tête de connexion. Assembler l'extension à la tête de connexion.
Introduire l'assemblage dans le puits thermométrique.
6. Fixer un presse-étoupe au câble blindé.
7. Introduire les conducteurs du câble blindé dans l'entrée de câble de
la tête de connexion. Connecter et serrer le presse-étoupe.
8. Connecter les fils du câble blindé d'alimentation aux bornes
d'alimentation du transmetteur. Eviter tout contact avec les
conducteurs et les connexions de la sonde.
9. Installer et serrer le couvercle de la tête. Les couvercles doivent être
serrés à fond pour satisfaire aux normes d'antidéflagrance.
A
D
E
A = Transmetteur 644H
B = Tête de connexion
C = Puits thermométrique
Manuel de référence
00809-0103-4728, Rev LA
B
F
D = Vis de fixation du transmetteur
E = Sonde à montage intégré avec conducteurs libres
F = Extension
Avril 2011
C
