Manuel de référence
00809-0103-4728, Rév. LA
Avril 2011

Seuil d'intermittence

Séquence d'accès 1, 3, 5, 4
rapide traditionnelle
Séquence d'accès 2, 2, 4, 7
rapide du tableau de
bord d'instrument

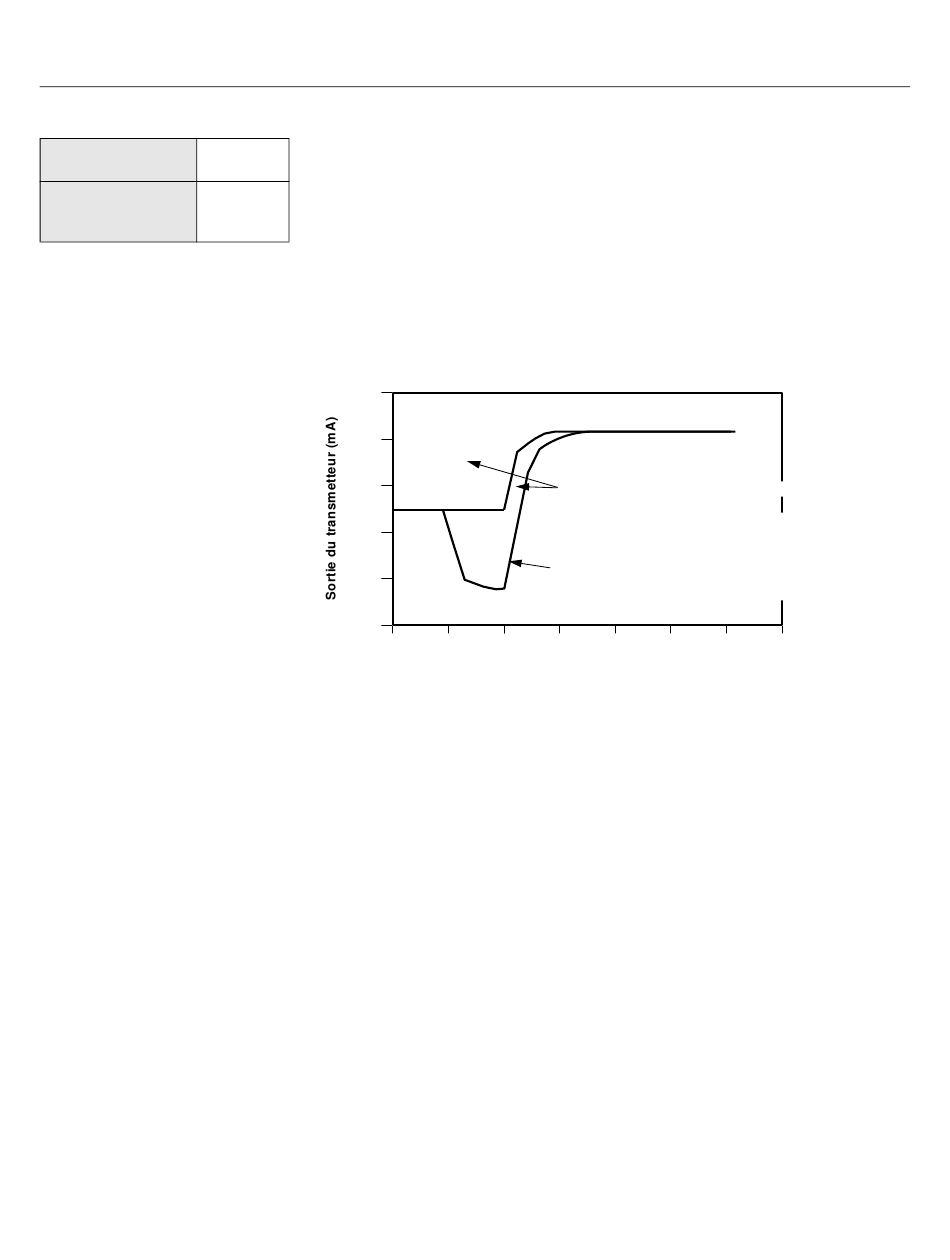

Figure 3-3. Réponse en cas de
sonde ouverte
La valeur par défaut du seuil (2 %) peut être modifiée. Le fait de mettre OFF
ou de laisser ON la détection de sonde intermittente, tout en augmentant le
seuil au-delà de la valeur par défaut n'impacte pas le temps nécessaire au
transmetteur pour émettre le signal d'alarme correct, après détection d'un
problème réel de sonde ouverte. Cependant, le transmetteur peut brièvement
émettre une mesure de température erronée pendant le temps d'une
actualisation, dans un sens comme dans l'autre (voir la Figure 3-4 à la
page 3-21), jusqu'à la valeur du seuil (100 % des limites de la sonde si la
détection de sonde intermittente est OFF). A moins de vouloir privilégier une
réponse rapide, le réglage recommandé pour le mécanisme de détection de
sonde intermittente est ON avec un seuil de 2 %.
25
20
15
10
5
0
0 0,2 0,4
Détection de sonde intermittente (fonction avancée)
La fonction de détection de sonde intermittente est conçue pour empêcher
des mesures de température erronées du procédé, provoquées par des
conditions de sonde ouverte intermittentes (une détection de sonde
intermittente correspond à une détection de sonde ouverte qui dure moins
longtemps que la durée d'actualisation). Par défaut, le transmetteur est livré
avec la fonction de détection de sonde intermittente ON et le seuil est réglé à
2 % des limites de la sonde. La fonction de détection de sonde intermittente
peut être mise ON ou OFF et la valeur du seuil peut être définie entre 0 et
100 % des limites de la sonde à l'aide d'une interface de communication.
Comportement du transmetteur lorsque la fonction de détection de
sonde intermittente est « ON »
Lorsque la fonction de détection de sonde intermittente est ON, le transmet-
teur est capable d'éliminer l'impulsion en sortie provoquée par les conditions
intermittentes de sonde ouverte. Les variations de la température du procédé
(ΔT) à l'intérieur de la valeur du seuil sont normalement répercutées par la
sortie du transmetteur. En présence d'une variation ΔT supérieure à la valeur
du seuil, l'algorithme de sonde intermittente est activé. En cas de problème
réel de sonde ouverte (condition vraie), le transmetteur passe en alarme.
La valeur du seuil pour le 644 doit être définie à un niveau permettant les
fluctuations normales de la température du procédé. Si le seuil est trop élevé,
l'algorithme ne sera pas capable de filtrer les conditions intermittentes et si le
seuil est trop bas, l'algorithme sera activé de façon excessive. La valeur par
défaut du seuil est fixée à 2 % des limites de la sonde.
Rosemount 644
Alarme haute
Réponses normales en cas de sonde ouverte
Si la détection de sonde intermittente est « OFF », le
transmetteur peut émettre une mesure de température
erronée en cas de sonde ouverte. Une mesure de température
erronée est possible dans un sens comme dans l'autre,
jusqu'à la valeur du seuil (100 % des limites de la sonde si
la détection de sonde intermittente est « OFF ») lorsqu'une
condition de sonde ouverte est détectée.
0,6 0,8 1,0 1,2
Temps (secondes)
1,4 1,6
3-19
