Manuel de référence
00809-0103-4728, Rev LA
Avril 2011
Montage type pour
l'Amérique du Nord
Transmetteur à montage en tête avec sonde filetée
1. Fixer le puits thermométrique sur la tuyauterie ou sur la paroi du
récipient du procédé. Installer et visser les puits thermométriques
avant la mise sous pression du procédé.
2. Installer les raccords d'extension et adaptateurs nécessaires sur le
puits thermométrique. Assurer l'étanchéité du filetage des raccords et
des adaptateurs avec du ruban de silicone.
3. Visser la sonde dans le puits thermométrique. Installer des joints de
purge si des conditions de service sévères ou si la réglementation en
vigueur sur le site l'exigent.
4. Vérifier la position du sélecteur de niveau d'alarme du transmetteur.
5. Faire passer les conducteurs de la sonde par la tête universelle et
le transmetteur. Monter le transmetteur dans la tête universelle en
vissant les vis de fixation du transmetteur dans les trous de montage
de la tête universelle.
6. Monter l'ensemble transmetteur-sonde dans le puits thermométrique.
Assurer l'étanchéité du filetage de l'adaptateur avec du ruban de
silicone.
7. Installer le conduit électrique dans l'entrée de câble de la tête univer-
selle. Assurer l'étanchéité du filetage du conduit avec du ruban de
silicone.
8. Tirer les fils par l'entrée de câble jusqu'à la tête universelle. Raccor-
der les conducteurs de la sonde et d'alimentation au transmetteur.
Eviter tout contact avec d'autres bornes.
9. Installer et serrer le couvercle sur la tête universelle. Les couvercles
doivent être serrés à fond pour satisfaire aux normes d'antidéflagrance.

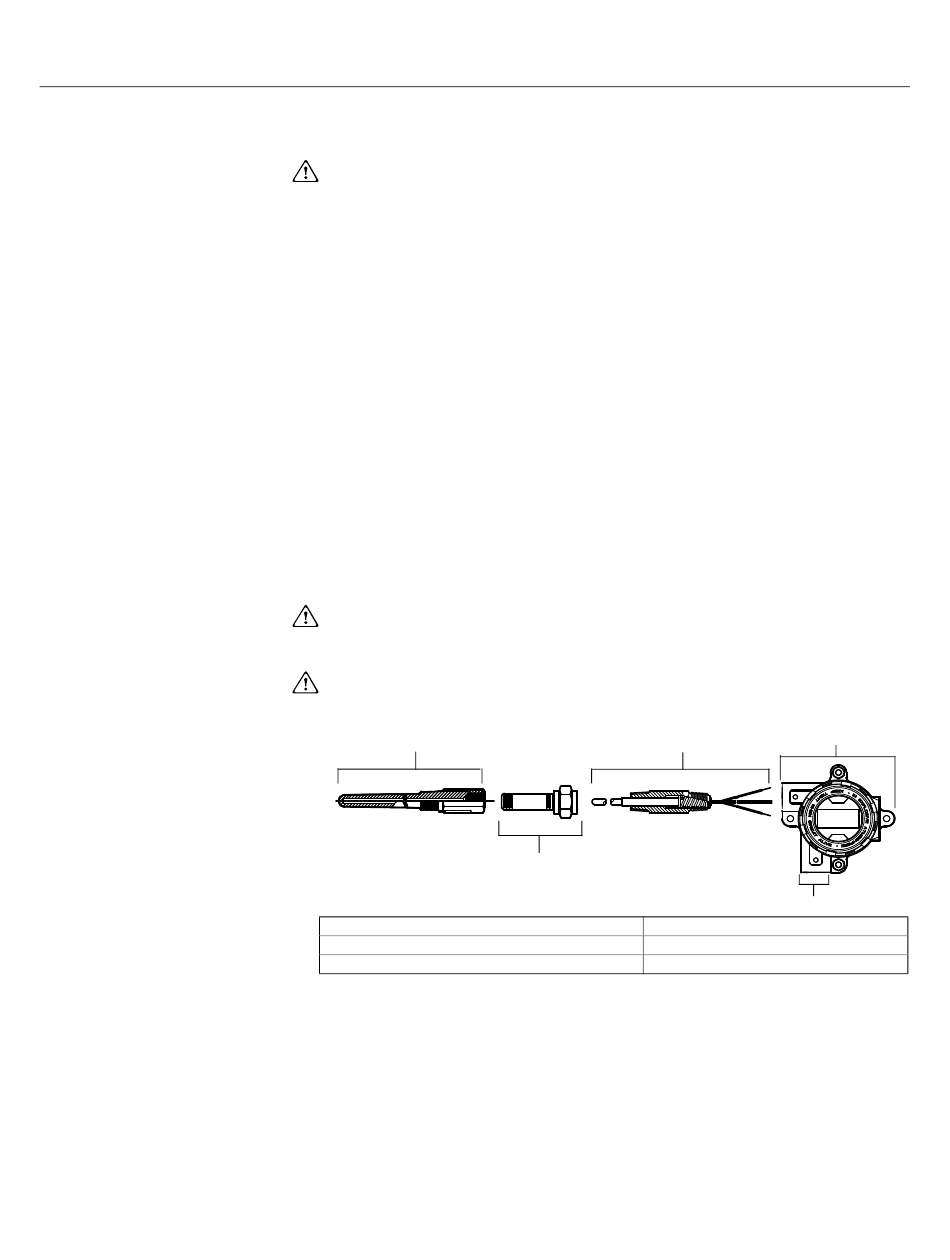

A
A = Puits thermométrique fileté
B = Sonde de type filetée
C = Extension standard
Rosemount 644
B
C
D = Tête universelle
E = Entrée de câble
D
E
2-5
