Manuel de référence
00809-0103-4728, Rev LA
Avril 2011

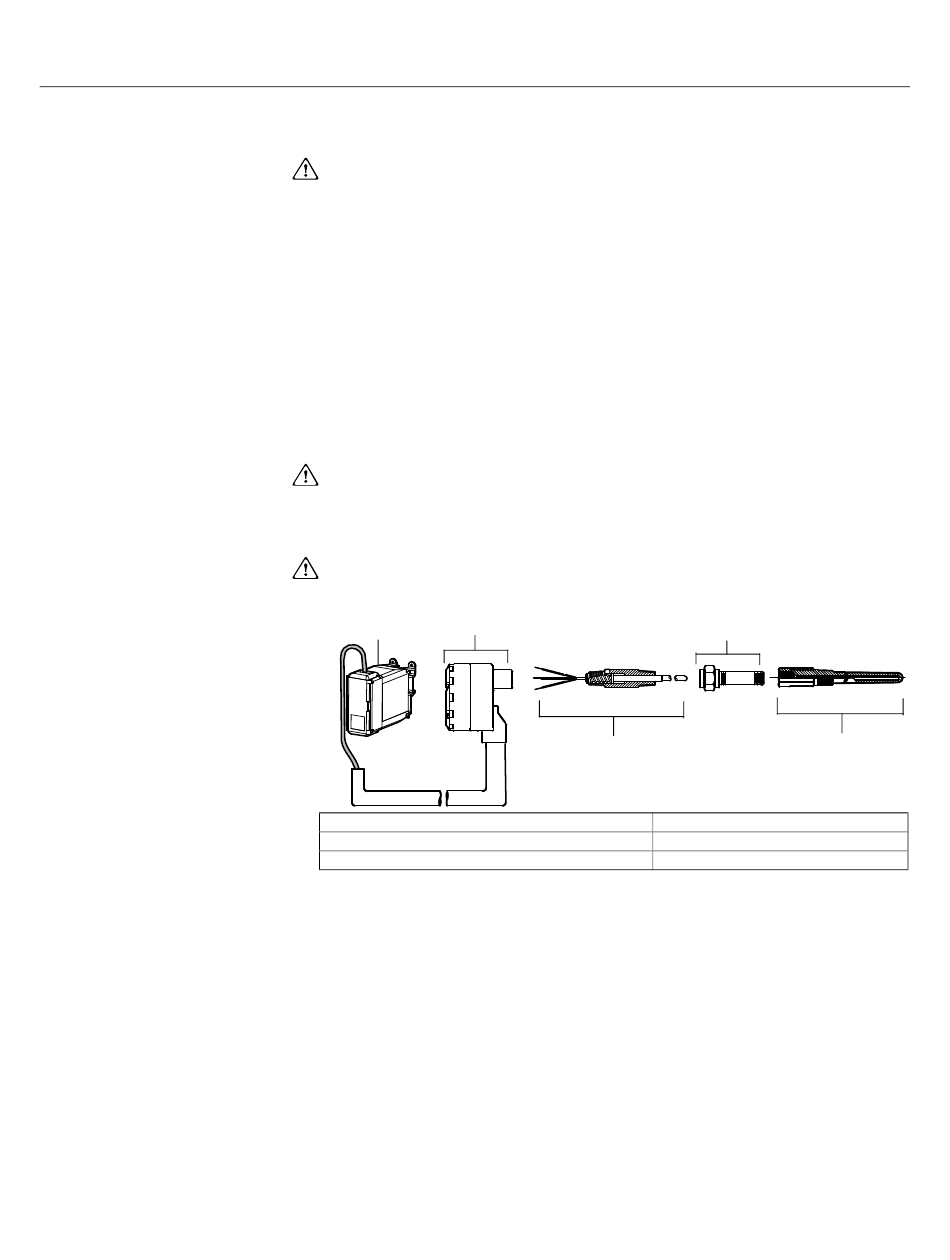

Transmetteur à montage sur rail avec sonde vissée
1. Fixer le transmetteur sur un rail ou un panneau adapté.
2. Fixer le puits thermométrique sur la tuyauterie ou sur la paroi du
récipient de procédé. Installer et serrer le puits thermométrique avant
de mettre sous pression.
3. Fixer les raccords d'extension et les adaptateurs nécessaires.
Assurer l'étanchéité du filetage des raccords et des adaptateurs
avec du ruban de silicone.
4. Visser la sonde dans le puits thermométrique. Installer des joints de
purge si des conditions de service sévères ou si la réglementation en
vigueur sur le site l'exigent.
5. Visser la tête de connexion sur la sonde.
6. Raccorder les fils de la sonde aux bornes de la tête de connexion.
7. Raccorder le câble de liaison au transmetteur à la tête de connexion.
8. Poser et serrer le couvercle de la tête de connexion. Les couvercles
doivent être serrés à fond pour satisfaire aux normes
d'antidéflagrance.
9. Régler la position du sélecteur de niveau d'alarme du transmetteur.
10. Raccorder les fils de la sonde au transmetteur (voir la Figure 2-8 à la
page 2-10).
B
A
A= Transmetteur à montage sur rail
B = Tête de connexion pour sonde filetée
Rosemount 644
C
D
C = Extension standard
D = Sonde de type filetée
E = Puits thermométrique fileté
E
2-7
