Option 3 :
1. Relier le blindage du câblage de la sonde à la masse au niveau de la
sonde, si possible.
2. S'assurer que les blindages du câblage de la sonde et du signal sont
isolés électriquement du boîtier du transmetteur.
3. Ne pas raccorder le blindage du signal au blindage du câblage de la
sonde.
4. Relier le blindage du câble de signal à la masse au niveau de la
source d'alimentation.

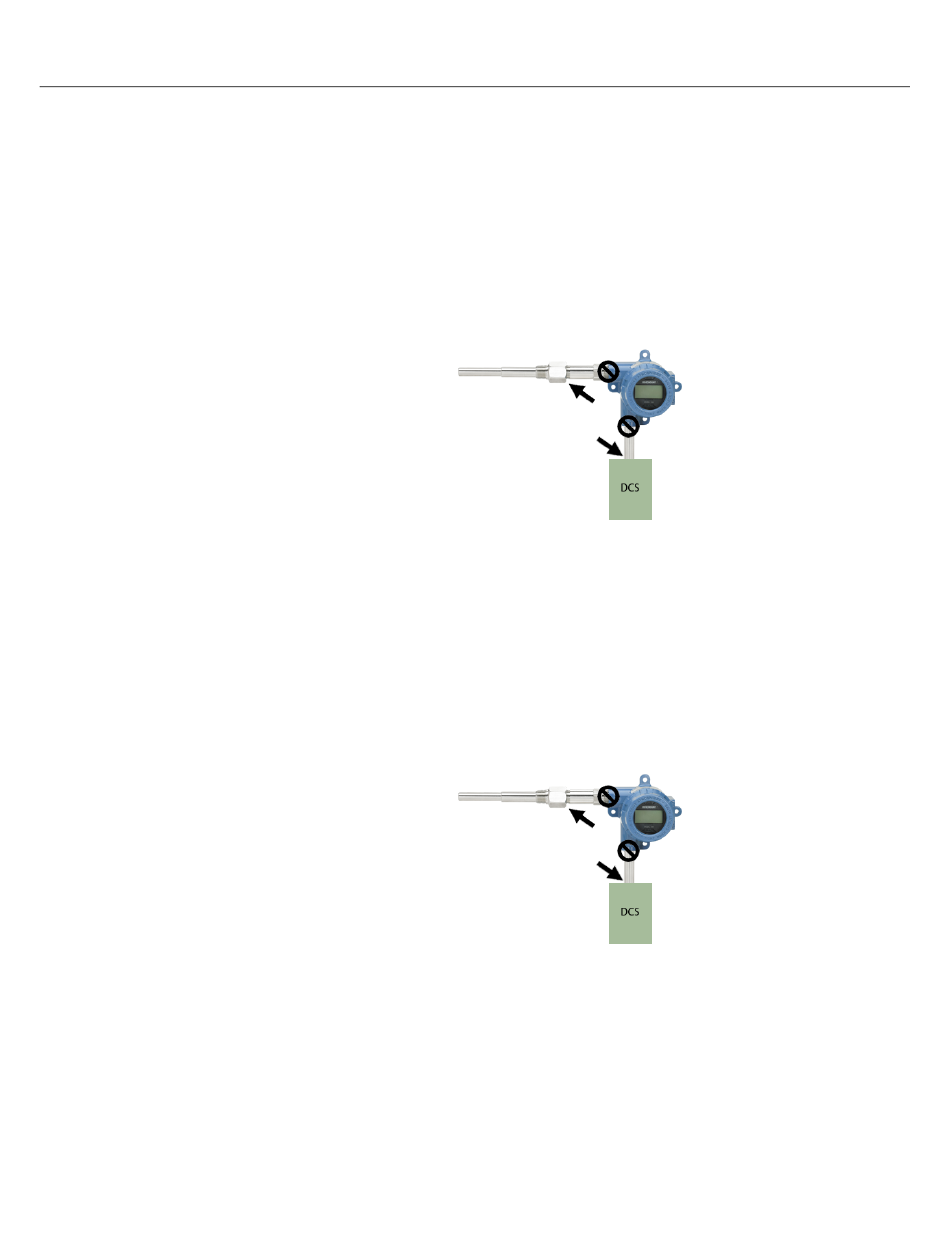

Fils de sonde
Point de mise à la masse du blindage
Entrées de thermocouple mises à la masse
1. Relier le blindage du câblage de la sonde à la masse au niveau de la
sonde.
2. S'assurer que les blindages du câblage de la sonde et du signal sont
isolés électriquement du boîtier du transmetteur.
3. Ne pas raccorder le blindage du câble de signal à celui du câblage de
la sonde.
4. Relier le blindage du câble de signal à la masse au niveau de la
source d'alimentation.
Fils de sonde
Point de mise à la masse du blindage
Rosemount 644
Transmetteur
Boucle 4–20 mA
Transmetteur
Boucle 4–20 mA
