Rosemount 644
Installation de
l'indicateur LCD

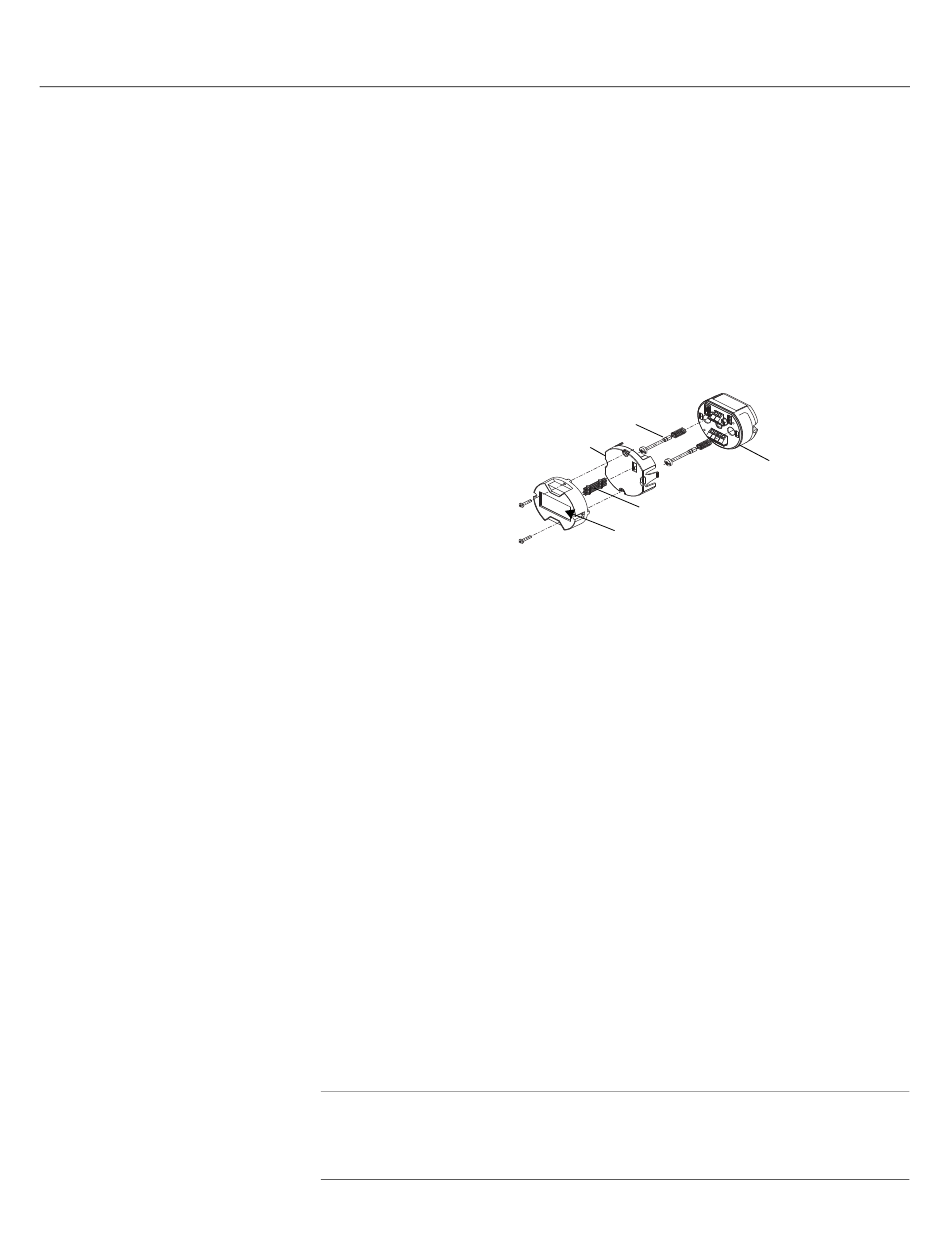

Figure 2-4. Installation de
l'indicateur LCD
2-8
L'indicateur LCD fournit un affichage local de la sortie du transmetteur et
des messages de diagnostic abrégés qui dirigent le fonctionnement du
transmetteur. Les transmetteurs commandés avec l'indicateur LCD sont
expédiés avec l'indicateur installé. Une installation ultérieure de l'indicateur
peut être effectuée sur les transmetteurs équipés d'un connecteur pour
indicateur (révision 5.5.2 ou supérieure). Le kit d'indicateur est nécessaire
pour une installation ultérieure (réf. 00644-4430-0001), comprenant :
• l'indicateur LCD (indicateur LCD, entretoise et deux vis) ;
• le couvercle avec joint torique en place.
Vis de montage captives et ressorts
Procéder comme suit pour installer l'indicateur.
1. Si le transmetteur est installé dans une boucle, sécuriser la boucle et
mettre hors tension. Si le transmetteur est installé dans un boîtier,
déposer le couvercle du boîtier.
2. Choisir l'orientation de l'indicateur (il peut être tourné par incréments
de 90 °). Pour changer l'orientation de l'indicateur, déposer les vis
situées au-dessus et en-dessous de l'écran d'affichage. Soulever
l'indicateur hors de son entretoise. Retirer la prise à 8 broches et la
réinsérer à l'emplacement correspondant à la nouvelle orientation.
3. Poser l'indicateur dans son entretoise en utilisant les vis. Si l'indica-
teur a été tourné de 90 ° par rapport à sa position d'origine, les vis
doivent être retirées de leurs trous d'origine et réinsérées dans les
trous adjacents.
4. Aligner le connecteur à 10 broches avec le socle à 10 broches et
pousser l'indicateur dans le transmetteur jusqu'à ce qu'il s'emboîte.
5. Fixer le couvercle de l'indicateur et serrer d'au moins un tiers de tour
après que le joint torique soit entré en contact avec le boîtier du
transmetteur. Le couvercle doit être engagé à fond avec les étriers
en place pour être conforme aux exigences anti-déflagrantes.
6. Utiliser une interface de communication ou le logiciel AMS pour
configurer l'affichage de l'indicateur. Voir « Options indicateur LCD
(644H uniquement) » pour plus d'informations sur la configuration de
l'indicateur LCD.
REMARQUE
Respecter les limites de température pour l'indicateur LCD :
Fonctionnement : –20 à 85 °C
Stockage : –45 à 85 °C
Entretoise
Connecteur à 10 broches
Indicateur LCD
Manuel de référence
00809-0103-4728, Rev LA
Avril 2011
644H
