4.2.6

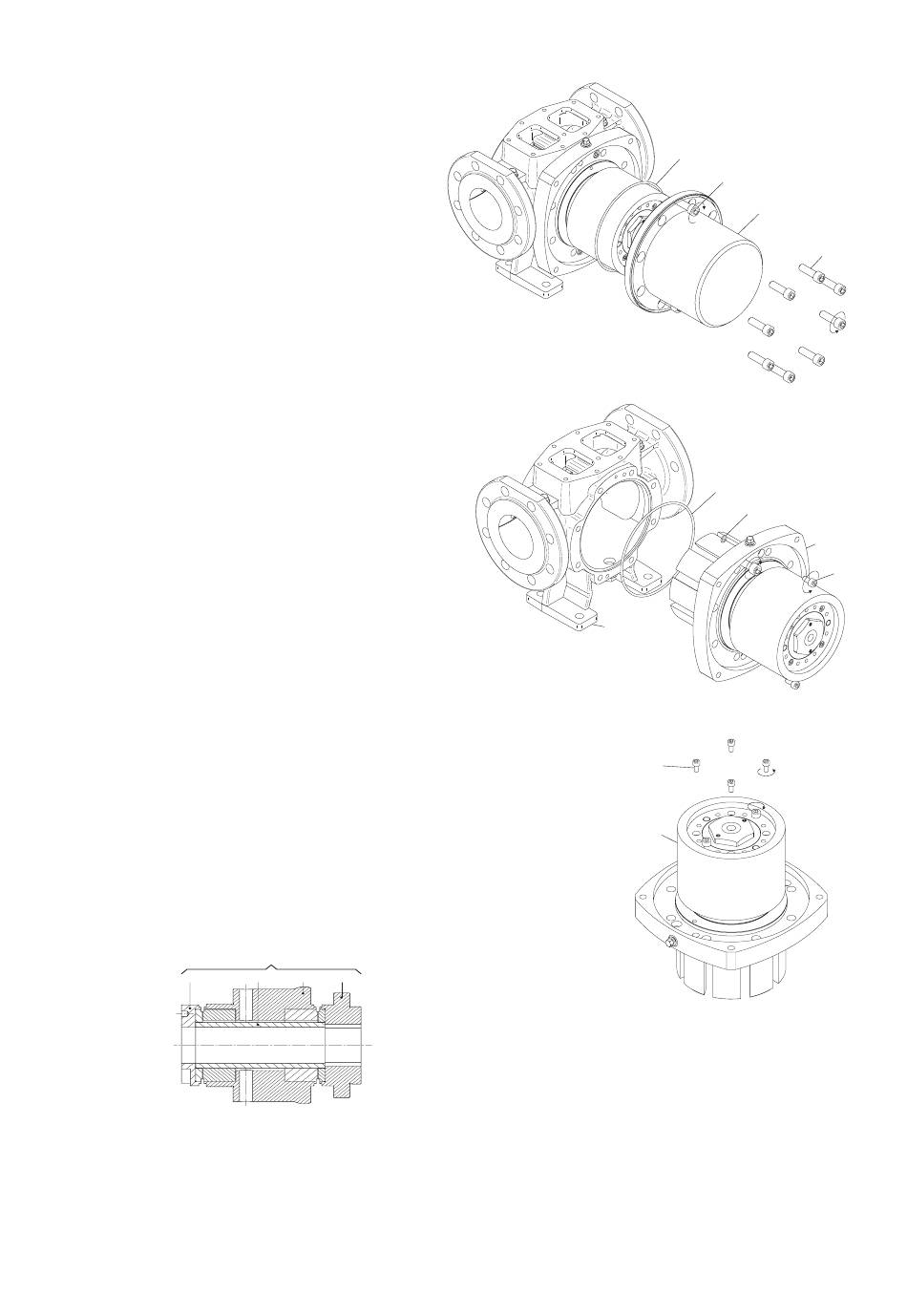

Démontage de la cloche d'entrefer
1. Desserrez les vis borgnes (8210) en
croix et déposez-les.
2. Utilisez deux vis borgnes (8210)
dans les orifices filetés de la bride
pour déposer le réservoir (8330).
3. Retirez le joint torique (8200).
Prenez soin de ne pas endommager l'aimant du rotor interne.
Dépose du rotor et du palier (extraction
arrière) du corps de pompe
1. Desserrez les vis borgnes (8460) en croix
et déposez-les.
2. Utilisez deux boulons dans les orifices
filetés ducouvercle intermédiaire (8450)
pour déposer l'extraction arrière complète
du corps de pompe (0010).
3. Retirez les joints toriques (8130) et
(8440).
4.2.7
Démontage de l'ensemble d'extraction arrière
1. Placez l'ensemble d'extraction arrière sur l'établi,
en position verticale.
2. Desserrez les vis borgnes (8490) du
rotor magnétique interne (8310) en croix
et déposez-les.
3. Déposez le rotor magnétique interne (8310)
du moyeu (8350-D)
Ensemble du palier
A
A.0500.553 – IM-TGMAG/04.03 FR (01/2017)
8350
B
C
D
8200
8210
8330
8130
8440
0010
8490
8310
8210
8450
8460
53
