3.18.2.5 Stabilité
FondationLa pompe doit être installée sur un socle ou un châssis, parfaitement de niveau sur le
plan de pose. La fondation doit être dure, plate et exempte de vibrations pour garantir un alignement
correct de la pompe et de l'entraînement pendant le fonctionnement. Voir aussi la section 3.18.7
Instructions de montage et la section 3.18.7.6 Accouplement de l'arbre.
Montage horizontal
Les pompes doivent être montées horizontalement sur le pied intégré. Les autres types d'installa-
tion ont une influence sur la vidange et le remplissage, etc. Si la pompe est installée différemment,
contactez votre distriuteur.

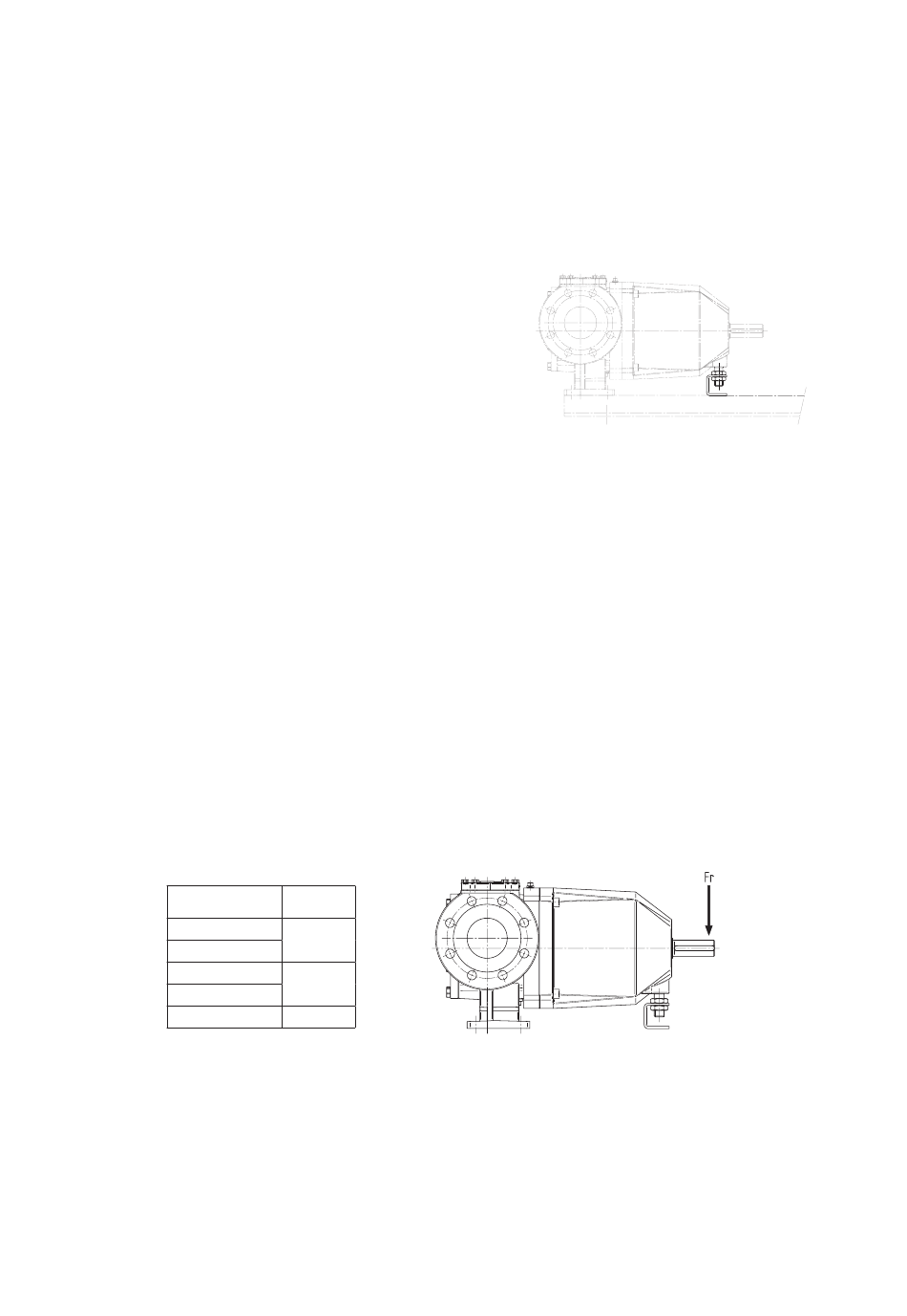

Support
Le support situé sous le palier est destiné à absorber
les forces de courroie et les vibrations tout en laissant
l'arbre de pompe s'étendre librement le long de son axe.
3.18.3 Entraînements
Dans le cas d'une pompe à arbre nu, l'utilisateur est responsable de l'entraînement et de son assem-
blage avec la pompe. L'utilisateur doit aussi prévoir les protections des pièces mobiles. Voir aussi la
section 3.18.7 Instructions de montage.
3.18.3.1 Couple de démarrage
•
Le couple de démarrage des pompes à engrenages internes est presque identique au couple
nominal.
•
Vérifiez que le couple de démarrage du moteur est suffisant. Choisissez par conséquent un
moteur avec une puissance de 25% supérieure à la puissance absorbée par la pompe.
Nota ! Un entraînement par variateur de vitesse mécanique nécessite une vérification du couple
disponible à petite et grande vitesse.
•
Le variateur de fréquence doit pouvoir limiter les couples de démarrage.
•
Le choix de taille et de performance du coupleur magnétique dépend du couple de sortie du
moteur d'entraînement au démarrage. Vérifiez que le couple maximal admissible du coupleur
magnétique n'est pas dépassé.
3.18.3.2 Charge radiale en bout d'arbre
Le bout d'arbre de la pompe peut être soumis à une charge radiale, dont les valeurs maximales (Fr)
sont indiquées dans le tableau.
Taille de pompe
TG MAG
15-50
23-65
58-80
86-100
185-125
•
Cette force est calculée pour le couple maximal admissible en bout d'arbre et pour un palier
d'une longévité de 25 000 heures.
•
Dans le cas d'un entraînement direct avec accouplement souple, la force indiquée n'est pas
dépassée, si la pompe et l'entraînement sont bien alignés.
•
Démarrage d'une TG GM15-50 avec entraînement par courroies trapézoïdales.
Dans le cas d'un entraînement par courroies trapézoïdales
La force radiale maximale admissible Fr indiquée dans le tableau peut être plus élevée, mais doit
être calculée au cas par cas en fonction de la pression, du couple et de la taille de la poulie.
Demandez l'avis de votre distributeur..
A.0500.553 – IM-TGMAG/04.03 FR (01/2017)
Fr_max [N]
1000
1800
2500
31
