1

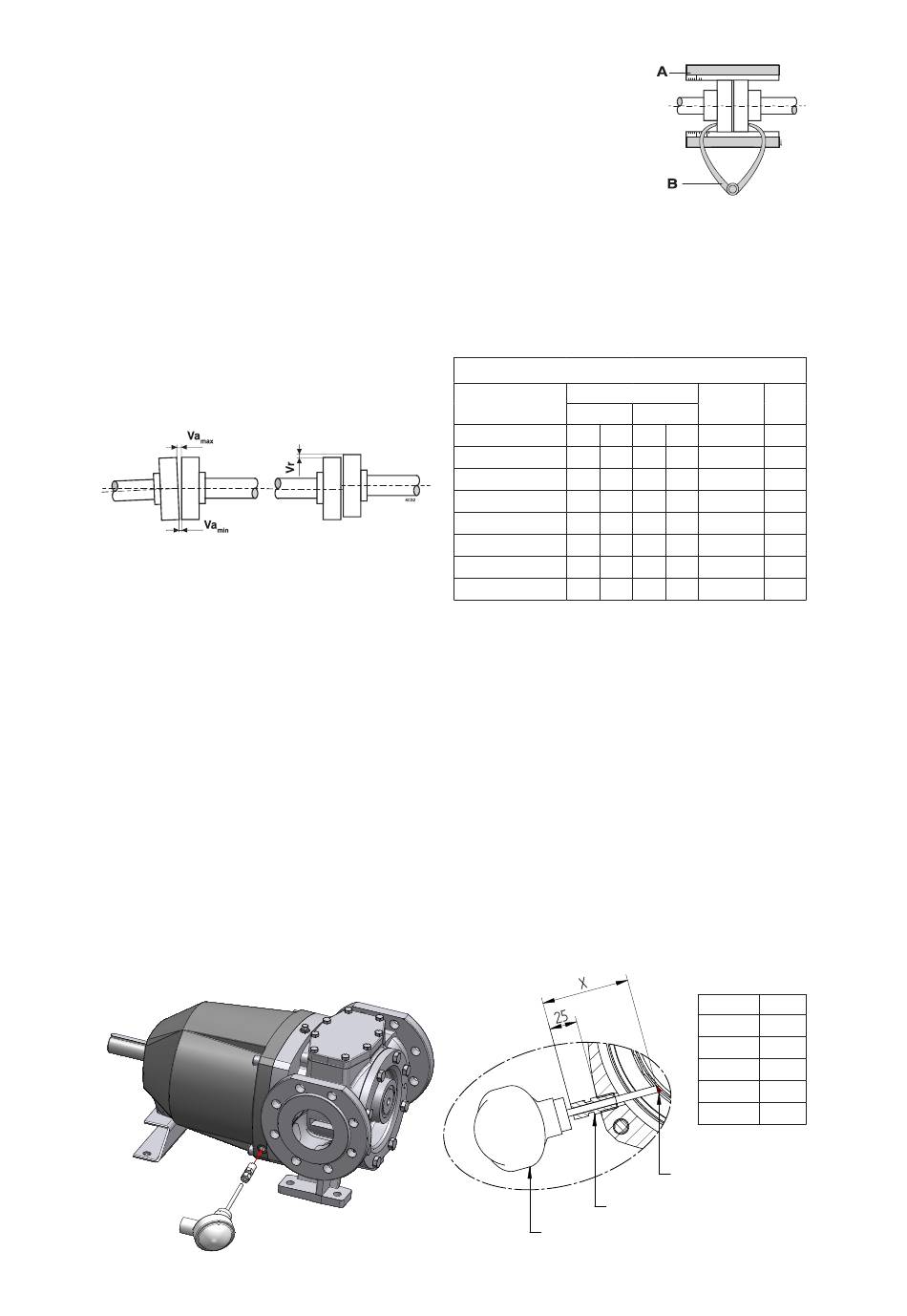

Placez une règle (A) sur l'accouplement. Retirez ou ajoutez autant
de cales que nécessaire pour amener le moteur électrique à la
hauteur adéquate, de sorte que le bord droit touche les deux demi-
accouplements sur toute la longueur, comme illustré par la figure 4.
2
Répétez le même contrôle des deux côtés de l'accouplement à
la hauteur de l'arbre. Déplacez le moteur électrique de sorte que
le bord droit touche les deux demi-accouplements sur toute la
longueur.
3
Vérifier encore l'alignement à l'aide d'un compas d'épaisseur externe (B) en 2 points
diamétralement opposés sur les côtés des demi-accouplement (voir figure).
4
Répétez ce contrôle à la température de service et consacrez le temps nécessaire à obtenir un
écart d'alignement aussi minime que possible.
5
Installez la protection. Consultez les figures ci-dessous et le tableau correspondant, qui indique
les tolérances maximales admissibles pour l'alignement des demi-accouplements.
Entraînement par courroies
Les entraînements par courroies augmentent la charge sur le bout d'arbre et sur les roulements. Par
conséquent, certaines limitations doivent être imposées sur la charge maximale de l'arbre, la viscosité,
la pression et la vitesse de pompage. Voir la section 3.18.3.2 Charge radiale en bout d'arbre.
3.18.7.7 Protection des pièces mobiles
Avant la mise en service de la pompe, mettez en place un capot de protection par-dessus
l'accouplement ou l'entraînement par courroies. Cette protection doit répondre à la norme de
conception et de construction EN 953.
Pour les pompes fonctionnant à des températures supérieures à 100°C, vérifiez que le palier et les
roulements sont suffisamment refroidis par l'air ambiant.
3.18.7.8 Contrôler la température de la sonde sur la cloche
Dans le cas où la pompe est fournie avec une sonde PT100, la connexion électrique doit être réalisée
par un électricien qualifié.
La sonde PT100 doit être monté dans le trou fileté sur le côté du palier (pos 1400), où normalement
le bouchon (pos 1230) est assemblé (voir figure ci-dessous). Appliquer une pâte thermique est
recommandée pour améliorer la transmission de la chaleur de la cloche d'entrefer (pos 8330) à la
sonde PT100.
38
Tolérances d'alignement
Diamètre extérieur de
l'accouplement [mm]
min [mm]
81-95
2
5*
96-110
2
5*
111-130
2
5*
131-140
2
5*
141-160
2
6*
161-180
2
6*
181-200
2
6*
201-225
2
6*
* = accouplement avec entretoise
Connection for PT100
Connexion pour sonde PT100
PT100
A.0500.553 – IM-TGMAG/04.03 FR (01/2017)
Va
Va
- Va
Vr
max
min
max
[mm]
[mm]
max [mm]
4
6*
0,15
0,15
4
6*
0,18
0,18
4
6*
0,21
0,21
4
6*
0,24
0,24
6
7*
0,27
0,27
6
7*
0,30
0,30
6
7*
0,34
0,34
6
7*
0,38
0,38
TG MAG
X
15-50
75
23-65
75
58-80
80
86-100
80
185-125
100
Paste for PT100
Pâte pour un meilleur contact
