Support de la protection latérale
Retrait de l'ensemble de la protection latérale rigide
Outils nécessaires :
•
Clé Allen de 5 mm
Pour retirer l'ensemble de la protection latérale, y compris le collier :
1. Retirez la protection latérale de sa fixation.
2. Retirez les vis creuses à six pans qui fixent les deux moitiés du collier au cadre. Reportez-vous à la figure 6-2.
Réinstallation de l'ensemble de la protection latérale rigide
Outils nécessaires :
•
Clé Allen de 5 mm
1. Alignez les deux moitiés du collier autour du tube de siège du cadre. Reportez-vous à la figure 6-2.
Remarque : la moitié du collier raccordée à la fixation de la protection latérale est munie d'un goujon qui dépasse
du collier et doit être inséré dans le trou correspondant sur le cadre.
2. Insérez la vis creuse à six pans dans la rondelle et les deux moitiés du collier et serrez à fond.
3. Insérez le support de la protection latérale dans sa fixation et ajustez les deux vis creuses à six pans comme indiqué
à la section « Ajustement » à la page 6-1.
Manuel d'utilisation du Permobil Manual TR
CHAPITRE 6 : PROTECTIONS LATÉRALES

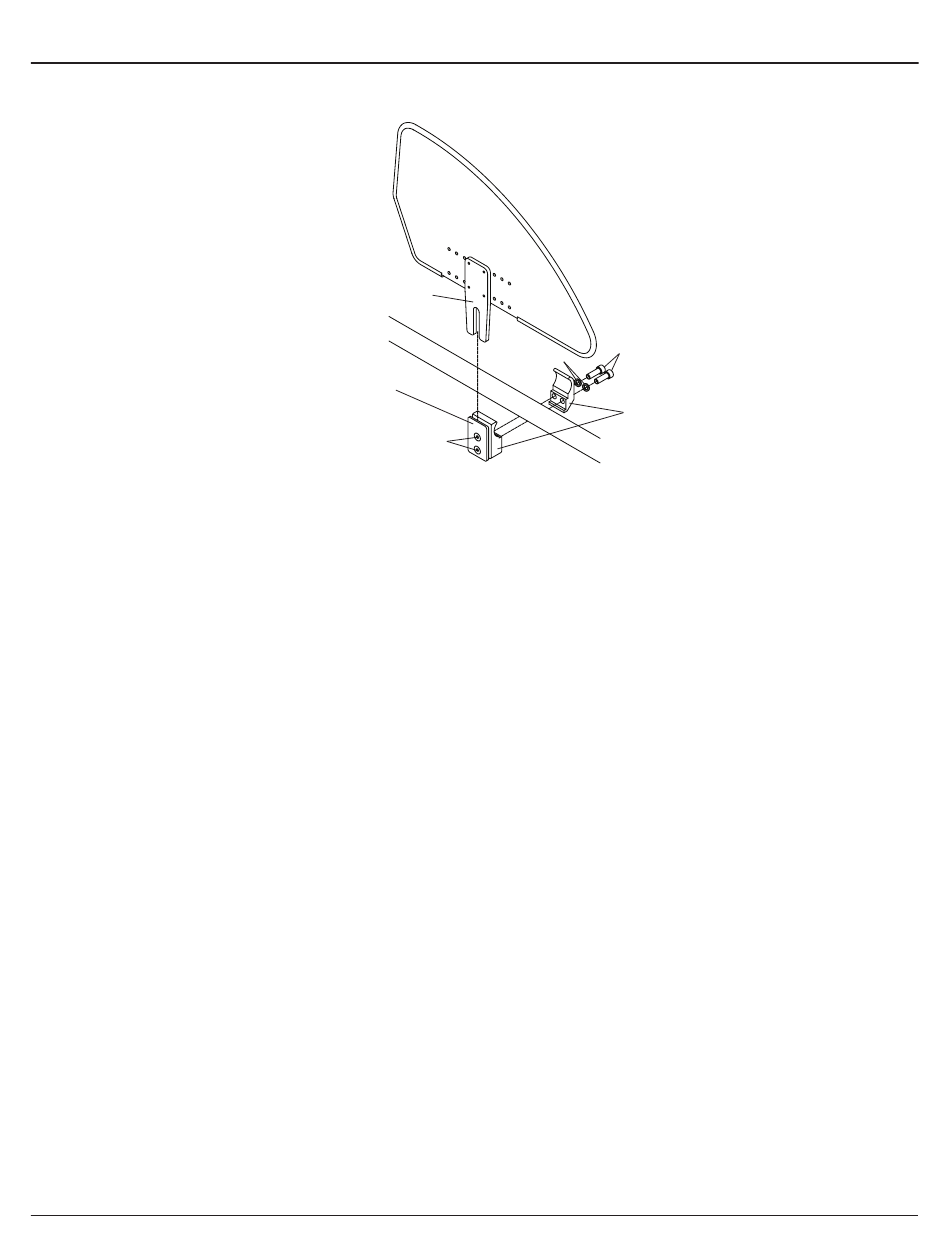

Figure 6-2
Remplacement de la protection latérale rigide
Support
Vis creuses à six pans
6-2
Vis creuse à six pans
Rondelles
Collier
OM0007-FRENCH_Rev E_TR
