CHAPITRE 4 : DOSSIERS ET POIGNÉES DE POUSSÉE
Écrou à frein élastique
Ajustement de la hauteur du dossier
Outils nécessaires :
•
Clé Allen de 4 mm
Remarque : pour ajuster la hauteur du dossier, il est utile de retirer le revêtement du dossier. Veillez à noter la tension
du revêtement avant de le retirer pour pouvoir le réinstaller avec le même degré de tension approximatif.
1. Retirez le dossier rembourré. Reportez-vous aux sections « Revêtement de dossier réglable à bande Velcro
ou « Revêtement de dossier à tension réglable par sangles » aux pages 7-1 à 7-3.
2. Des deux côtés du fauteuil, retirez la vis creuse à six pans retenant le montant du dossier à l'intérieur de ce dernier.
Reportez-vous à la figure 4-4.
3. Remettez les deux montants de dossier en place à la hauteur désirée à l'intérieur du dossier, puis réinsérez et resserrez
à fond les deux vis creuses à six pans.
4. Assurez-vous que les deux montants de dossier sont à la même hauteur à l'intérieur du dossier.
5. Réinstallez le revêtement du dossier. Reportez-vous aux sections « Revêtement de dossier réglable à bande Velcro
ou « Revêtement de dossier à tension réglable par sangles » aux pages 7-1 à 7-3.
I AVERTISSEMENT
Les filets des vis creuses à six pans qui fixent les montants de dossier au dossier ont été traités avec du Vibra-TITE
un produit frein filet, pour éviter que les vis se desserrent. Vous devriez pouvoir ajuster la hauteur du dossier environ
quatre fois sans avoir à réappliquer l'enduit frein filet sur ces vis. Permobil Manual exige que vous réappliquiez à nouveau
du Vibra-TITE
VC-3 tous les quatre ajustements.
®
Si vous ignorez cet avertissement, les montants de dossier pourraient se desserrer ou se détacher du fauteuil roulant et
vous pourriez tomber, basculer ou perdre le contrôle du fauteuil et vous blesser gravement ou blesser d'autres personnes,
ou encore endommager le fauteuil roulant.
Manuel d'utilisation du Permobil Manual TR

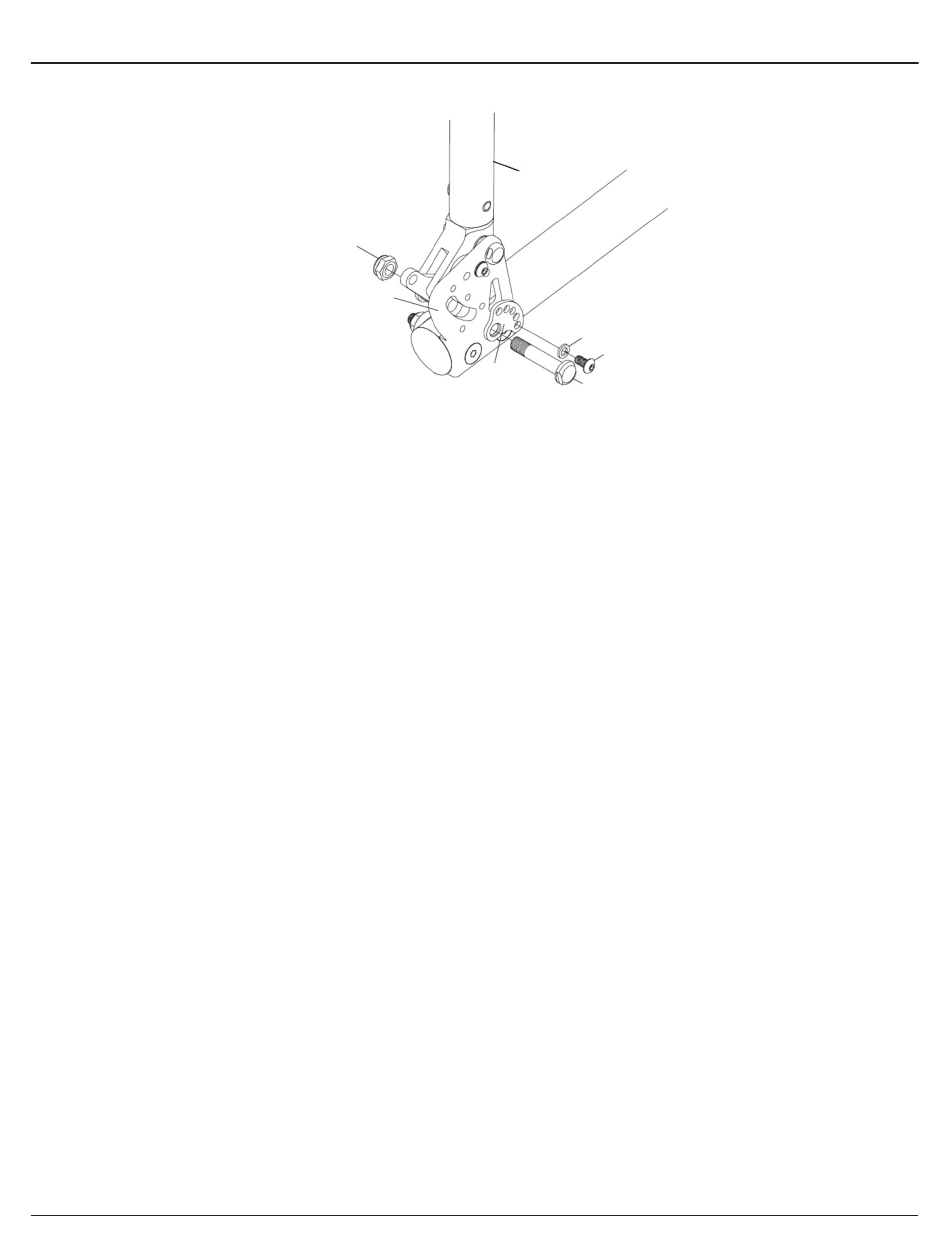

Figure 4-3
Modification de l'angle du dossier
Support du dossier
Dossier
Rondelle Grower
Vis à tête de bouton
Came du
Boulon d'arrêt
dossier
4-3
»
®
»
®
VC-3,
®
OM0007-FRENCH_Rev E_TR
