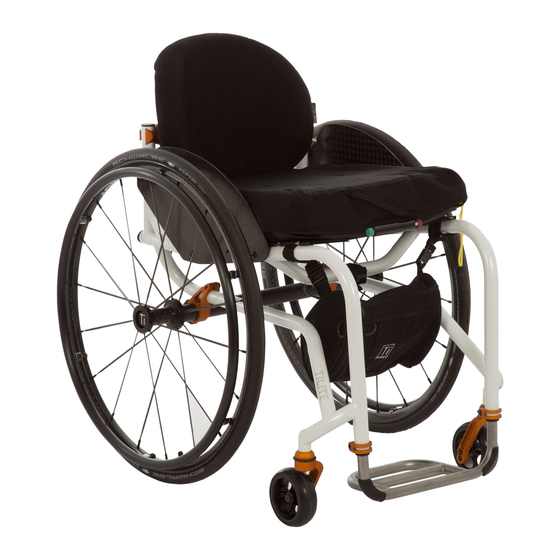

Permobil TiLite TR Manuel D'utilisation

Permobil TiLite TR Manuel D'utilisation

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
TR
Manuel d'utilisation
Revendeur/fournisseur
Le présent manuel doit être remis à l'utilisateur de ce fauteuil roulant
Utilisateur (personne en fauteuil ou aidant naturel)
Avant d'utiliser ce fauteuil roulant, vous devez lire le présent manuel dans
son intégralité et le conserver pour vous y reporter ultérieurement
Numéro de série ___________________________________________
Service à la clientèle 800-545-2266

Publicité

loading

Manuels Connexes pour Permobil TiLite TR

Sommaire des Matières pour Permobil TiLite TR

  • Page 1 Manuel d’utilisation Revendeur/fournisseur Le présent manuel doit être remis à l’utilisateur de ce fauteuil roulant Utilisateur (personne en fauteuil ou aidant naturel) Avant d’utiliser ce fauteuil roulant, vous devez lire le présent manuel dans son intégralité et le conserver pour vous y reporter ultérieurement Numéro de série ___________________________________________ Service à...
  • Page 2 PRÉSENT MANUEL D’UTILISATION. SI VOUS NE COMPRENEZ PAS LES AVERTISSEMENTS, MISES EN GARDE ET INSTRUCTIONS, CONTACTEZ VOTRE REVENDEUR PERMOBIL MANUAL OU LE SERVICE À LA CLIENTÈLE DE PERMOBIL MANUAL AU 800-545-2266 AVANT DE TENTER D’UTILISER CE FAUTEUIL ROULANT. SI VOUS IGNOREZ CET AVERTISSEMENT, VOUS POURRIEZ TOMBER, BASCULER OU PERDRE LE CONTRÔLE DU FAUTEUIL ROULANT ET VOUS BLESSER GRAVEMENT OU BLESSER...
  • Page 3 I. ESSIEUX ........................1-13 J. PNEUS ........................1-13 K. VERROUS DES ROUES ARRIÈRE ................1-13 L. POIGNÉES DE POUSSÉE ..................1-14 M. PIÈCES DE FIXATION ...................1-14 N. SYSTÈME DE PROPULSION .................1-14 O. PIÈCES ET ACCESSOIRES NON AUTORISÉS ............1-14 Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 4 Remplacement du dossier .....................4-4 DOSSIER NON RABATTABLE À HAUTEUR ET INCLINAISON FIXES ........4-4 POIGNÉES DE POUSSÉE VISSÉES ..................4-5 Montage .........................4-5 Retrait ..........................4-5 POIGNÉES DE POUSSÉE À HAUTEUR RÉGLABLE ..............4-6 Montage .........................4-6 Retrait ..........................4-6 Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 5 REVÊTEMENT DE LA TOILE D’ASSISE À TENSION RÉGLABLE PAR SANGLES ....7-4 Ajustement de la tension ....................7-4 Remplacement du revêtement ..................7-4 TOILE D’ASSISE VISSÉE ......................7-5 Ajustement de la tension ....................7-5 Remplacement du revêtement ..................7-5 Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 6 Conversion du verrou Uni-Lock de la position poussoir à la position tirette ....10-4 Repositionnement du levier de verrou de roue Uni-Lock ..........10-5 UNI-LOCK AVEC LEVIERS RALLONGÉS ................10-7 VERROU EN CISEAUX EN ALUMINIUM ................10-7 Ajustement ........................10-7 Remplacement ......................10-7 Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 7 CHAPITRE 13 : ROULETTES ANTIBASCULEMENT 13-1  ......... ROULETTES ANTIBASCULEMENT ..................13-1 Ajustement ........................13-1 Montage du logement des roulettes antibasculement ..........13-1 ROULETTES ANTIBASCULEMENT D’UTILISATION FACILE ..........13-2 Enclenchement ......................13-3 Désenclenchement ......................13-4 Ajustement ........................13-5 Retrait ..........................13-5 Montage ........................13-6 Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 8 Les fonctionnalités peuvent ne pas toutes être disponibles avec certaines configurations ou en conjonction avec d’autres fonctions. Veuillez consulter votre fournisseur pour de plus amples informations. Votre fournisseur autorisé peut aussi vous donner des informations sur les accessoires. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 9 C. LIMITE DE POIDS I AVERTISSEMENT Les fauteuils roulants Permobil Manual ont une limite de poids qui s’applique au poids combiné de l’utilisateur et de tout objet porté par celui-ci. Ne dépassez PAS cette limite de poids. Reportez-vous au tableau 1. Tableau 1 Limites de poids Permobil Manual TR...
  • Page 10 1. Faites preuve d’une grande prudence lors de la modification ou de l’ajustement de la configuration de votre fauteuil roulant Permobil Manual. En modifiant ou en ajustant la configuration du fauteuil, vous pourriez augmenter le risque de basculement. Il est donc conseillé de consulter votre revendeur Permobil Manual agréé AVANT de modifier ou d’ajuster la configuration.
  • Page 11 (bois, carrelage, etc.) ainsi que les moquettes. Votre fauteuil roulant Permobil Manual n’est PAS conçu pour rouler sur le sable, un sol meuble ou un terrain accidenté. N’utilisez PAS votre fauteuil sur de tels terrains. Vous pourriez endommager les roues ou les essieux ou desserrer les pièces de fixation de votre fauteuil.
  • Page 12 NE montez JAMAIS un escalier lorsque l’utilisateur est assis dans le fauteuil roulant. Toutefois, Permobil Manual reconnaît que les utilisateurs de fauteuils roulants peuvent, dans certains cas, n’avoir aucun autre choix. Si vous ne pouvez pas faire autrement, vous devez suivre ces étapes pour monter un escalier.
  • Page 13 NE descendez JAMAIS un escalier lorsque l’utilisateur est assis dans le fauteuil roulant. Toutefois, Permobil Manual reconnaît que les utilisateurs de fauteuils roulants peuvent, dans certains cas, n’avoir aucun autre choix. Si vous ne pouvez pas faire autrement, vous devez suivre ces étapes pour descendre un escalier.
  • Page 14 La plupart des chutes et des basculements surviennent lorsque vous dépassez votre centre de gravité ou celui du fauteuil roulant. Les fauteuils roulants Permobil Manual sont conçus pour rester stables et en position verticale dans le cours d’une utilisation ou lors d’activités quotidiennes normales, tant que vous ne dépassez pas le centre de gravité. La configuration la plus stable est celle où...
  • Page 15 9. Si possible, retirez TOUJOURS les repose-pieds, ou faites-les pivoter pour vous assurer que vos pieds ne restent pas coincés entre les deux. Permobil Manual vous recommande fortement de placer vos pieds au sol lorsque vous montez sur votre fauteuil ou en descendez.
  • Page 16 10. Ne poussez ni ne tirez JAMAIS sur un objet comme une poignée de porte, un montant de porte ou un meuble pour propulser votre fauteuil. 11. Si votre fauteuil est muni de roulettes antibasculement, verrouillez-les avant de FRANCHIR un obstacle. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 17 Les roulettes antibasculement sont un accessoire fourni en option qui peut aider à éviter que votre fauteuil ne bascule en arrière. Toutefois, même l’utilisation des roulettes antibasculement ne préviendra pas ce risque. Ces roulettes n’empêcheront pas non plus votre fauteuil de basculer sur les côtés ou vers l’avant. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 18 était aussi léger que votre Permobil Manual ; 3. si vous êtes un utilisateur expérimenté de votre fauteuil Permobil Manual mais que vous avez apporté des modifications ou des ajustements à sa configuration, comme un changement de position des roues avant ou arrière, de la hauteur du siège, du carrossage ou de l’inclinaison du siège ou du dossier.
  • Page 19 En outre, les avertissements suivants doivent être suivis : 1. Si vous ajoutez un dispositif d’assise à votre fauteuil Permobil Manual, vous déplacerez son centre de gravité. Le fauteuil risque alors de basculer. N’installez donc JAMAIS un nouveau dispositif d’assise vous-même. Faites-le installer par un revendeur Permobil Manual autorisé...
  • Page 20 Les accoudoirs sont des équipements fournis en option sur les fauteuils roulants Permobil Manual. Les accoudoirs Permobil Manual sont détachables et ne sont pas conçus pour soutenir le poids de votre fauteuil roulant. Par conséquent, ne soulevez JAMAIS votre fauteuil roulant par les accoudoirs. Ils pourraient se détacher, ce qui entraînerait une chute du fauteuil, ou vous pourriez casser les accoudoirs ou risquer de les desserrer, causant leur...
  • Page 21 Les verrous de roues arrière standard sont fournis gratuitement en option sur tous les fauteuils roulants Permobil Manual. Des verrous en ciseaux et Uni-Lock sont fournis en option. Les verrous de roues Permobil Manual ne sont PAS conçus pour ralentir ou arrêter un fauteuil roulant en mouvement ; ce ne sont PAS des freins. Les verrous de roues sont UNIQUEMENT destinés à...
  • Page 22 Permobil Manual propose des poignées de poussée intégrées aux tubes arrière. Permobil Manual vous recommande de ne PAS utiliser des poignées de poussée vissées qui ne soient pas de la marque Permobil Manual car elles endommageront le dossier de votre fauteuil Permobil Manual. Votre accompagnateur ou votre aide doit vérifier régulièrement les manches des poignées de poussée afin de s’assurer qu’elles sont fixées solidement et qu’elles ne...
  • Page 23 CHAPITRE 2 : CONTRÔLE DE SÉCURITÉ, ENTRETIEN ET DÉPANNAGE Introduction Votre fauteuil roulant Permobil Manual est conçu et construit pour vous procurer des années de performances exceptionnelles. Toutefois, un bon entretien et des contrôles de sécurité réguliers sont essentiels pour assurer que votre fauteuil roulant fonctionne correctement, en toute sécurité...
  • Page 24 • Vérifiez que la pression des pneus est conforme à celle indiquée sur √ la jante. Accoudoirs √ • Vérifiez que toutes les pièces de fixation sont fixées correctement. √ Repose-pieds/étriers • Vérifiez que toutes les pièces de fixation sont fixées correctement. √ √ Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 25 Scotch Brite™ fourni avec votre fauteuil. Si vous avez perdu le tampon abrasif gris ultrafin Scotch Brite™, contactez le service à la clientèle Permobil Manual pour en acheter un neuf. 2. Si le cadre en titane de votre fauteuil a un fini « poli », nettoyez-le à l’aide d’un chiffon doux.. Si nécessaire, humidifiez le chiffon avec un produit pour vitres.
  • Page 26 Permobil Manual autorisé ou le service à la clientèle de Permobil Manual. Veuillez noter que, si plus d’une solution du tableau ci-dessous s’applique à votre problème d’ajustement, vous devez essayer une solution à la fois jusqu’à...
  • Page 27 Une sangle de maintien des mollets ou une talonnière est proposée en option avec chaque fauteuil roulant pour éviter que les pieds ne glissent en arrière sur les repose-pieds Permobil Manual vous recommande d’acheter notre sangle de maintien des mollets ou nos talonnières avec votre fauteuil roulant. Assurez-vous toujours que la sangle de maintien des mollets ou que les talonnières sont bien fixées lorsque vous utilisez le fauteuil.
  • Page 28 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 29 Les patins antidérapants fournissent une surface moins glissant que les repose-pieds de votre fauteuil. Les patins antidérapants sont optionnels mais Permobil Manual les recommande pour éviter que vos pieds ne glissent des repose- pieds lors de l’utilisation du fauteuil. Si vous choisissez d’appliquer les patins antidérapants sur vos repose-pieds, suivez les instructions ci-dessous : 1.
  • Page 30 5. Lorsque les deux côtés sont réglés à égale distance du sol, assurez-vous que les quatre (4) roues sont en contact avec le sol, puis serrez les deux vis creuses à six pans à fond dans les colliers du repose-pieds pour fixer ce dernier au cadre. Figure 3-4 Figure 3-3 Ajustement de la hauteur du repose-pieds Ajustement de la hauteur du repose-pieds Cadre Repose-pieds Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 31 3. Resserrez les vis creuses à six pans en veillant à ce que les vis et les contre-écrous sont bien serrés et qu’ils ne permettront pas à la palette de monter ou descendre sous le poids. Figure 3-6 Ajustement de l’angle Vis creuses à six pans Rondelles Palette Collier Contre-écrous Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 32 Figure 3-9 Figure 3-8 Repose-pieds surélevé à inclinaison  Repose-pieds surélevé à inclinaison réglable réglable et tubes de rallonge Vis creuses à six pans Vis creuses à six pans Tubes de rallonge Contre-écrous Vis creuses à six pans Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 33 « Repose-pieds en titane à revêtement plat en plastique ABS – Ajustement de la hauteur/Remplacement » à la page 3-2. Figure 3-12 Ajustement de l’angle Palette Repose-pieds Tube de rallonge Vis creuses à six pans Butée Collier Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 34 La sangle de maintien des mollets réglable et la sangle de maintien des mollets matelassée réglable sont illustrées à la figure 3-14. Installez les sangles de maintien des mollets comme illustré à la figure 3-14. Figure 3-14 Sangle de maintien des mollets matelassée réglable Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 35 1. Soulevez la barre de tension TiShaft et tirez le dossier vers l’arrière du fauteuil. 2. Assurez-vous que le dossier se verrouille en position verticale. Figure 4-1 Dossier rabattable réglable (titane) à barre de tension TiShaft Dossier Barre de tension TiShaft Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 36 à l’étape 2 pour fixer solidement le cadre à l’ensemble du dossier. 5. Répétez l’étape 4 de l’autre côté du fauteuil. 6. Serrez à fond les vis à tête de bouton, les boulons d’arrêt et les écrous à frein élastique. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 37 éviter que les vis se desserrent. Vous devriez pouvoir ajuster la hauteur du dossier environ quatre fois sans avoir à réappliquer l’enduit frein filet sur ces vis. Permobil Manual exige que vous réappliquiez à nouveau du Vibra-TITE VC-3 tous les quatre ajustements.
  • Page 38 Les filets des vis creuses à six pans qui fixent les montants de dossier au dossier ont été traités avec du Vibra-TITE VC-3, ® un produit frein filet, pour éviter que les vis se desserrent. Permobil Manual exige que vous réappliquiez à nouveau du Vibra-TITE VC-3 chaque fois que vous remplacez le dossier.
  • Page 39 1. À l’aide de la clé Allen de 5 mm, retirez la vis creuse à six pans de 25 mm. Reportez-vous à la figure 4-7. 2. À l’aide de la clé Allen de 4 mm, retirez les vis creuses à six pans de 29 mm. 3. Retirez le collier et la poignée. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 40 Bouton-pression Retrait Outils nécessaires : • Clé Allen de 5 mm 1. Retirez les quatre vis creuses à six pans. Reportez-vous à la figure 4-9. 2. Retirez le collier et la poignée. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 41 4. Assurez-vous que les crans du bloc de verrouillage sont bien enclenchés dans les crans du logement et resserrez les écrous à frein élastique à fond. 5. Répétez cette étape de l’autre côté du fauteuil. Écrous à frein élastique Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 42 1. Pour retirer l’accoudoir court, maintenez le levier de desserrage enfoncé. Reportez-vous à la figure 5-4. 2. Tout en tenant le levier de desserrage, soulevez l’accoudoir court pour le sortir de son logement. Reportez-vous à la figure 5-5. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 43 Levier de la hauteur la hauteur Levier de desserrage desserrage Support de Support de l’accoudoir court l’accoudoir court Figure 5-5 Montage de l’accoudoir court Levier de desserrage Support de l’accoudoir court Logement de l’accoudoir court Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 44 3. Réassemblez la butée de l’accoudoir à l’emplacement souhaité sur le montant de l’accoudoir (par incréments de 13 mm). 4. Serrez à fond la vis creuse à six pans. 5. Réinstallez l’accoudoir dans son logement. Figure 5-7 Ajustement de la hauteur de l’accoudoir Montant de l’accoudoir Vis creuse à six pans Rondelle Butée de l’accoudoir Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 45 Si vous ignorez cet avertissement, vous pourriez tomber, basculer ou perdre le contrôle du fauteuil roulant et vous blesser gravement ou blesser d’autres personnes, ou encore endommager le fauteuil. Figure 5-8 Ajustement de l’angle de l’accoudoir Collier de butée Vis creuse à six pans Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 46 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 47 Tout type de protection latérale rigide peut être rendu « non amovible » en serrant les deux vis creuses à six pans à fond dans la fixation de la protection latérale lorsque cette dernière est installée. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 48 3. Insérez le support de la protection latérale dans sa fixation et ajustez les deux vis creuses à six pans comme indiqué à la section « Ajustement » à la page 6-1. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 49 Pour ajuster les protections latérales à rebord, reportez-vous à la section « Protections latérales rigides amovibles et protections latérales rigides amovibles Quad – Ajustement » à la page 6-1. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 50 éviter que les vis se desserrent. Vous devriez pouvoir ajuster les cames et/ou les protections latérales environ quatre fois sans avoir à réappliquer l’enduit frein filet sur ces vis. Si vous ajustez les cames ou retirez les protections latérales fréquemment, Permobil Manual exige que vous réappliquiez du Vibra-TITE VC-3 tous les ®...
  • Page 51 éviter que les vis se desserrent. Vous devriez pouvoir ajuster les cames et/ou les protections latérales environ quatre fois sans avoir à réappliquer l’enduit frein filet sur ces vis. Si vous ajustez les cames ou retirez la protection latérale fréquemment, Permobil Manual exige que vous réappliquiez du Vibra-TITE VC-3 tous les ®...
  • Page 52 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 53 9. Réinstallez la ou les sangles et ajustez à la tension souhaitée. 10. Fixez solidement le dos rembourré aux pattes du dossier et rabaissez le rabat arrière à sa position initiale devant la barre de rigidité. 11. Remettez le coussin d’assise en place. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 54 6. Fixez solidement le dos rembourré aux pattes du dossier et rabaissez le rabat arrière à sa position initiale devant la barre de rigidité. Figure 7-4 Ajustement du revêtement du dos à tension réglable Rabat du dos Sangles de patte Pattes du dossier Sangle Dossier Dos rembourré Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 55 Rabat inférieur Dos rembourré Dossier Soutien dorsal profilé réglable Corbac ® Pour des informations concernant l’utilisation et l’ajustement du soutien dorsal profilé réglable Corbac , consultez le manuel ® d’utilisation fourni par le fabricant, Ride Designs. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 56 9. Placez le fauteuil sur ses quatre roues. 10. Rattachez le revêtement de dossier au revêtement du siège et remettez le coussin du siège et les roulettes antibasculement (le cas échéant) en place. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 57 5. Si votre revêtement de rechange comprend de nouveaux rails de siège en aluminium, procédez à l’étape 6. Sinon, retirez les rails de siège en aluminium de l’ancien revêtement et insérez-les dans le nouveau. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 58 Ceinture de sécurité réglable Velcro ® I AVERTISSEMENT L’installation de la ceinture de sécurité Velcro doit être effectuée par un revendeur Permobil Manual autorisé ou un ® technicien qualifié. Si vous ignorez cet avertissement, de graves blessures pourraient s’ensuivre. I AVERTISSEMENT La ceinture de sécurité...
  • Page 59 Entretien Recherchez périodiquement les signes d’usure des coutures et des sangles. Si une usure importante est détectée, contactez votre fournisseur pour que Permobil Manual effectue la réparation ou le remplacement. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 60 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 61 (CENTRE DE GRAVITÉ ; HAUTEUR D’ASSISE ARRIÈRE) Les fauteuils Permobil Manual TR sont équipés d’un tube de carrossage. En ajustant la position du tube de carrossage, vous pouvez ajuster le centre de gravité de votre fauteuil. Ce chapitre explique les divers ajustements possibles. L’ajustement sera le même que le tube de carrossage soit en aluminium, en titane ou en fibre de carbone.
  • Page 62 7. Serrez à fond les deux vis creuses à six pans. 8. Réinstallez la butée d’amortissement. 9. Réinstallez les roues arrière. 10. Contrôlez et réglez au besoin le pincement positif/négatif et rectifiez la perpendicularité des roulettes. Reportez-vous aux pages 8-3 et 8-4. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 63 être affecté). 6. Mesurez la distance entre le sol et l’arrière de chaque pneu et marquez le pneu (avec un stylo-feutre) à la même hauteur que la mesure A. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 64 13. Serrez les vis creuses à six pans à fond dans le support du tube de carrossage. 14. Réglez la perpendicularité des roulettes par rapport au sol. Figure 8-7 Figure 8-6 Ajustement du pincement positif/négatif Ajustement du pincement positif/négatif Douille de carrossage Clé Tube de carrossage Mesure du pincement positif/négatif Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 65 Ajustement AVERTISSEMENT Les essieux à dégagement rapide sont pré-ajustés pour permettre un « jeu » minimal dans l’essieu. Permobil Manual recommande de ne pas ajuster l’essieu. Un mauvais réglage de l’essieu peut entraîner son dysfonctionnement. Un « jeu » trop important peut déformer l’essieu qui pourra rester coincé dans le manchon d’essieu ou le tube de carrossage sans jeu ;...
  • Page 66 Ajustement du levier à dégagement rapide Quad AVERTISSEMENT Les essieux à dégagement rapide sont pré-ajustés pour permettre un « jeu » minimal dans l’essieu. Permobil Manual recommande de ne pas ajuster l’essieu. Un mauvais réglage de l’essieu peut entraîner son dysfonctionnement. Un « jeu » trop important peut déformer l’essieu qui pourra rester coincé dans le manchon d’essieu ou le tube de carrossage sans jeu ;...
  • Page 67 Ajustement du « jeu » AVERTISSEMENT Les essieux à dégagement rapide sont pré-ajustés pour permettre un « jeu » minimal dans l’essieu. Permobil Manual recommande de ne pas ajuster l’essieu. Un mauvais réglage de l’essieu peut entraîner son dysfonctionnement. Un « jeu »...
  • Page 68 Si vous ignorez cet avertissement, la roue arrière pourrait se desserrer ou se détacher et vous pourriez tomber, basculer ou perdre le contrôle du fauteuil roulant et vous blesser gravement ou blesser d’autres personnes, ou encore endommager le fauteuil roulant. Manuel d’utilisation du Permobil Manual TR OM0007-FRENCH_Rev E_TR...
  • Page 69 CHAPITRE 10 : VERROUS DE ROUES I AVERTISSEMENT Permobil Manual recommande de retirer les verrous de roues du cadre du fauteuil avant tout sport de contact. Si vous ignorez cet avertissement, vous pourriez vous blesser gravement ou blesser d’autres personnes, ou encore endommager le fauteuil roulant.
  • Page 70 3. Faites glisser le nouveau verrou de roue dans le collier sans serrer les vis creuses à six pans. 4. Suivez les procédures de la section « Verrou-tirette compact – Ajustement » à la page 10-2 pour positionner et verrouiller le nouveau verrou de roue. Manuel d’utilisation du Permobil Manual TR 10-2 OM0007-FRENCH_Rev E_TR...
  • Page 71 3. Faites glisser le nouveau verrou de roue dans le collier sans serrer les vis creuses à six pans. 4. Suivez les procédures de la section « Verrou en ciseaux composite – Ajustement » à la page 10-3 pour positionner et verrouiller le nouveau verrou de roue. Manuel d’utilisation du Permobil Manual TR 10-3 OM0007-FRENCH_Rev E_TR...
  • Page 72 S’il se trouve dans la position supérieure (figure 10-5), le système Uni-Lock est réglé sur la position « tirette ». S’il se trouve dans la position inférieure (figure 10-6), le verrou Uni-Lock est réglé sur la position « poussoir ». Manuel d’utilisation du Permobil Manual TR 10-4...
  • Page 73 Les figures 10-8 à 10-11 illustrent le levier dans les deux positions : enclenché (verrouillé) et désenclenché (déverrouillé). Étudiez les figures pour déterminer quelle configuration de levier vous convient le mieux. Suivez les instructions ci-dessous pour adapter votre levier à la configuration souhaitée. Manuel d’utilisation du Permobil Manual TR 10-5 OM0007-FRENCH_Rev E_TR...
  • Page 74 à six pans et le contre-écrou en place. 5. Serrez à fond les deux vis creuses à six pans et les contre-écrous. Figure 10-12 Retrait du levier du verrou de roue Poignée Contre-écrous Base Vis creuses à six pans Manuel d’utilisation du Permobil Manual TR 10-6 OM0007-FRENCH_Rev E_TR...
  • Page 75 3. Faites glisser le nouveau verrou en ciseaux en aluminium dans le collier sans serrer les deux vis creuses à six pans. 4. Suivez la procédure de la section « Verrou en ciseaux en aluminium – Ajustement » à la page 10-7 pour positionner et verrouiller le nouveau verrou. Manuel d’utilisation du Permobil Manual TR 10-7 OM0007-FRENCH_Rev E_TR...
  • Page 76 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR 10-8 OM0007-FRENCH_Rev E_TR...
  • Page 77 Utilisez une clé Allen pour maintenir une vis en place et serrez l’autre vis à fond avec la deuxième clé Allen. Remarque : si votre fauteuil dispose de roulettes Permobil Manual LiteSpeed de 10 cm ou 13 cm, assurez-vous que le manchon d’écartement 2 (plus large que le manchon d’écartement 1) est positionné du côté en creux de la roulette, qui doit être orientée vers l’extérieur lorsque les roulettes sont orientées vers l’arrière.
  • Page 78 S’il s’avère nécessaire de remplacer la potence de fourche sur ces fauteuils, cette réparation doit être effectuée uniquement par Permobil Manual en usine. Si vous ignorez cet avertissement, vous pourriez tomber, basculer ou perdre le contrôle du fauteuil roulant et vous blesser gravement ou blesser d’autres personnes, ou encore endommager le fauteuil.
  • Page 79 Utilisez une clé Allen pour maintenir une vis en place et serrez l’autre vis à fond à l’aide de la deuxième clé Allen. Remarque : si votre fauteuil dispose de roulettes Permobil Manual LiteSpeed de 10 cm ou 13 cm, assurez-vous que le manchon d’écartement 2 (plus large que le manchon d’écartement 1) est positionné...
  • Page 80 S’il s’avère nécessaire de remplacer la potence de fourche sur ces fauteuils, cette réparation doit être effectuée uniquement par Permobil Manual en usine. Si vous ignorez cet avertissement, vous pourriez tomber, basculer ou perdre le contrôle du fauteuil roulant et vous blesser gravement ou blesser d’autres personnes, ou encore endommager le fauteuil.
  • Page 81 Joint en élastomère Vis creuse à six pans Vis creuse à six pans Fourche Rondelle élastique en C Rondelle élastique en C Essieu Vis creuse à six pans Manchon d’écartement Manchon d’écartement Manuel d’utilisation du Permobil Manual TR 11-5 OM0007-FRENCH_Rev E_TR...
  • Page 82 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR 11-6 OM0007-FRENCH_Rev E_TR...
  • Page 83 Si vous ignorez cet avertissement, vous pourriez tomber, basculer ou perdre le contrôle du fauteuil roulant et vous blesser gravement ou blesser d’autres personnes, ou encore endommager le fauteuil. Manuel d’utilisation du Permobil Manual TR 12-1 OM0007-FRENCH_Rev E_TR...
  • Page 84 Si vous ignorez cet avertissement, l’occupant du fauteuil risque d’être gravement blessé. Mains-courantes AVERTISSEMENT Vous devez faire remplacer vos mains-courantes par un revendeur Permobil Manual autorisé ou un technicien qualifié. Pneus et chambres à air AVERTISSEMENT Dégonflez entièrement le pneu avant d’effectuer n’importe quelle opération de démontage. Ne regonflez pas le pneu tant que vous n’avez pas terminé...
  • Page 85 Pneus pleins AVERTISSEMENT Le remplacement des pneus pleins requiert un équipement spécial. Si vos pneus pleins doivent être remplacés, vous devez donc faire appel à un revendeur Permobil Manual autorisé ou un technicien qualifié. Manchons d’écartement des roues arrière Ajustement de l’écartement des roues arrière AVERTISSEMENT Assurez-vous d’utiliser les mêmes manchons d’écartement des deux côtés du fauteuil.
  • Page 86 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR 12-4 OM0007-FRENCH_Rev E_TR...
  • Page 87 Seul un revendeur Permobil Manual autorisé ou un technicien qualifié doit installer le logement de roulette antibasculement. Remarque : à moins que vous n’ayez commandé des roulettes antibasculement lors de votre commande initiale du fauteuil roulant Permobil Manual, vous devrez commander des vis creuses à six pans de rechange lors de la commande des roulettes antibasculement.
  • Page 88 Vis creuse antibasculement à six pans Roulettes antibasculement d’utilisation facile La configuration des roulettes antibasculement d’utilisation facile est illustrée à la figure 13-3. Figure 13-3 Enclenchement Logement de la roulette antibasculement Levier de dégagement Logement Manuel d’utilisation du Permobil Manual TR 13-2 OM0007-FRENCH_Rev E_TR...
  • Page 89 à nouveau dans le support de la roulette antibasculement en position « vers le bas » comme indiqué à la figure 13-3. Figure 13-4 Enclenchement Manuel d’utilisation du Permobil Manual TR 13-3 OM0007-FRENCH_Rev E_TR...
  • Page 90 à nouveau dans le support de la roulette antibasculement en position « vers le haut » comme indiqué à la figure 13-4. Figure 13-5 Désenclenchement Manuel d’utilisation du Permobil Manual TR 13-4 OM0007-FRENCH_Rev E_TR...
  • Page 91 Reportez- vous à la figure 13-6. Figure 13-6 Ajustement Support de la roulette antibasculement Bouton de dégagement Logement Tube supérieur Tube inférieur Bouton de dégagement Manuel d’utilisation du Permobil Manual TR 13-5 OM0007-FRENCH_Rev E_TR...
  • Page 92 Remarque : à moins que vous n’ayez commandé des roulettes antibasculement d’utilisation facile lors de votre commande initiale du fauteuil roulant Permobil Manual, vous devrez commander des vis creuses à six pans de rechange lors de la commande des roulettes antibasculement d’utilisation facile.
  • Page 93 Appliquez une pression suffisante pour vous assurer que les roulettes antibasculement fonctionnent correctement. Manuel d’utilisation du Permobil Manual TR 13-7 OM0007-FRENCH_Rev E_TR...
  • Page 94 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR 13-8 OM0007-FRENCH_Rev E_TR...
  • Page 95 Cette page est laissée vierge intentionnellement. Manuel d’utilisation du Permobil Manual TR 13-9 OM0007-FRENCH_Rev E_TR...
  • Page 96 Chaque personne handicapée a le droit de bénéficier d’aides aussi extensives que possible, selon les mêmes normes techniques que celles utilisées couramment dans la vie quotidienne. Per Uddén, fondateur de Permobil WWW.PERMOBIL.COM I 2701 WEST COURT STREET, PASCO, WA 99301, ÉTATS-UNIS TÉLÉPHONE 800.545.2266 I FAX 800.586.2413...
