Ajustement de la hauteur
Outils nécessaires :
•
Clé Allen de 4 mm
1. Sortez l'accoudoir de son logement.
2. Retirez la vis creuse à six pans et la rondelle retenant
la butée de l'accoudoir. Reportez-vous à la figure 5-3.
3. Réassemblez la butée de l'accoudoir à l'emplacement
souhaité sur l'accoudoir (par incréments de 19 mm).
4. Serrez à fond la vis creuse à six pans.
5. Réinstallez l'accoudoir dans son logement.
Accoudoir court avec protection latérale rigide et accoudoir court avec protection
latérale rigide et boucle de transfert
I AVERTISSEMENT
Assurez-vous que l'accoudoir est bien enclenché dans le support de l'accoudoir court (voir la figure 5-4) avant d'appuyer
sur l'accoudoir.
Si vous ignorez cet avertissement, vous pourriez tomber, basculer ou perdre le contrôle du fauteuil roulant et vous blesser
gravement ou blesser d'autres personnes, ou encore endommager le fauteuil.
Remarque : Ne soulevez jamais votre fauteuil par les accoudoirs courts.
Ajustement de la hauteur de l'accoudoir
1. Retirez la vis d'ajustement de la hauteur pour pouvoir relever ou abaisser l'accoudoir à la hauteur souhaitée. Reportez-
vous à la figure 5-4.
2. Une fois l'accoudoir à la hauteur voulue, relâchez le levier d'ajustement de la hauteur en appuyant la poignée contre
le support de l'accoudoir court pour bloquer ce dernier dans cette position. Les trous de positionnement sont espacés
de 13 mm.
Retrait
1. Pour retirer l'accoudoir court, maintenez le levier de desserrage enfoncé. Reportez-vous à la figure 5-4.
2. Tout en tenant le levier de desserrage, soulevez l'accoudoir court pour le sortir de son logement. Reportez-vous
à la figure 5-5.
Manuel d'utilisation du Permobil Manual TR
CHAPITRE 5 : ACCOUDOIRS
Ajustement de la hauteur
Rondelle
Vis creuse à six pans
5-2

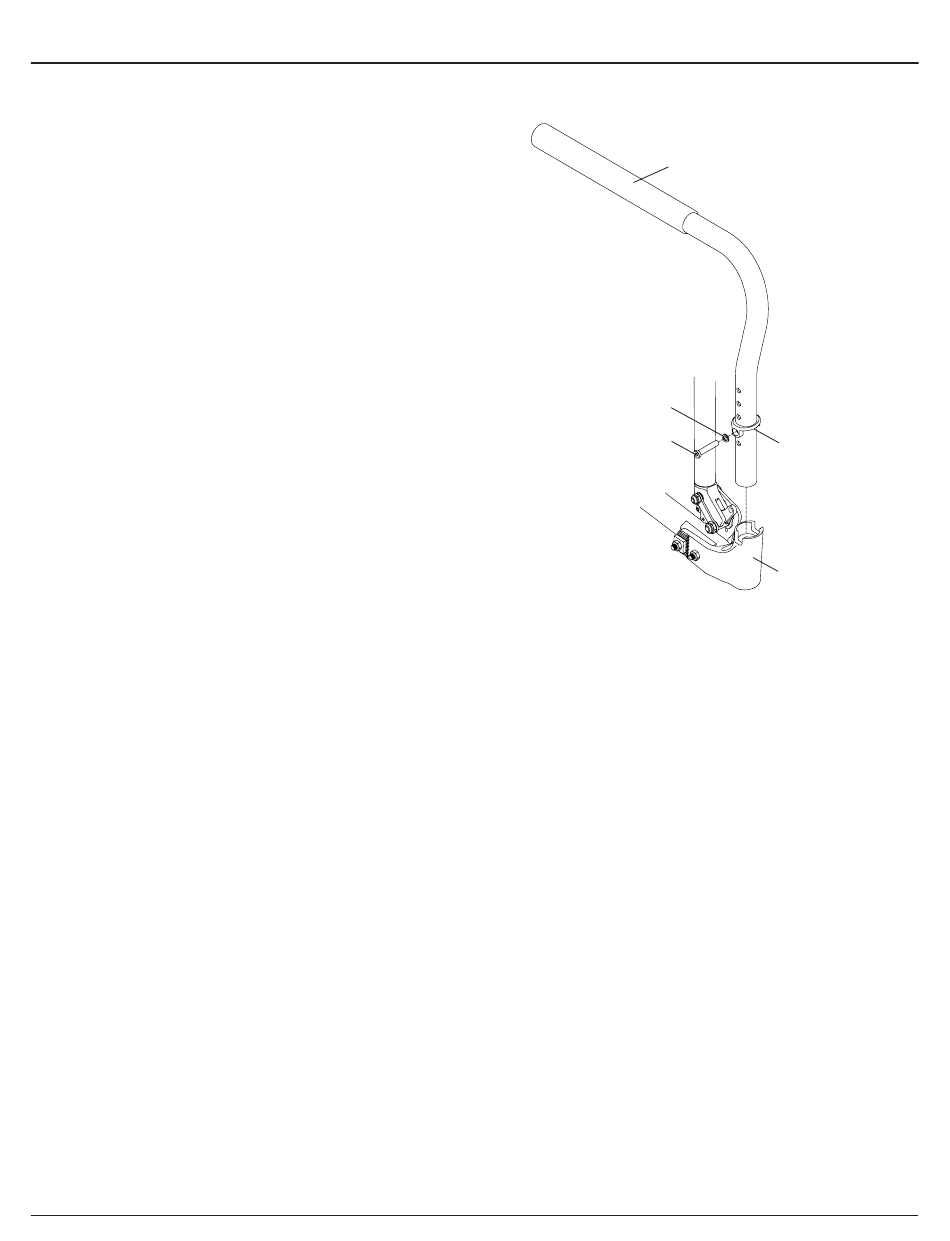

Figure 5-3
Accoudoir
Butée de
l'accoudoir
Logement
OM0007-FRENCH_Rev E_TR
