8.1.3.3
Sorties relais en mode de dosage PFM
[Pulse Frequency Modulation, modulation d'impulsions en fréquence]
Réglage des paramètres de mesure et de régulation
« Plage de dosage » : le pourcentage de la plage de dosage cor‐
respond au pourcentage du besoin en dosage du relais. Cette
fonction peut être activée par ex. si vous utilisez 2 relais pour le
dosage d'un seul paramètre. Il est possible de programmer le pre‐
mier relais pour un arrêt par ex. avec un dosage actif entre 30 ...
100 % et le second relais pour un dosage plus important entre
30 ... 100 %. Ainsi, il est possible d'utiliser une pompe à faible
débit pour le maintien du dosage et une pompe à débit plus élevé
pour un dosage plus puissant, si le besoin est important.
Pour une plage programmée de 0 ... 50 %, le débit du relais varie
de 0 ... 100 % entre ces deux limites. Si le besoin en dosage est
de 50 %, le relais est paramétré à 100 % de son débit de dosage.
100 %
Relais 1 à 100
0 %
Plage de dosage relais 1
Programmée de 0 ... 50 %

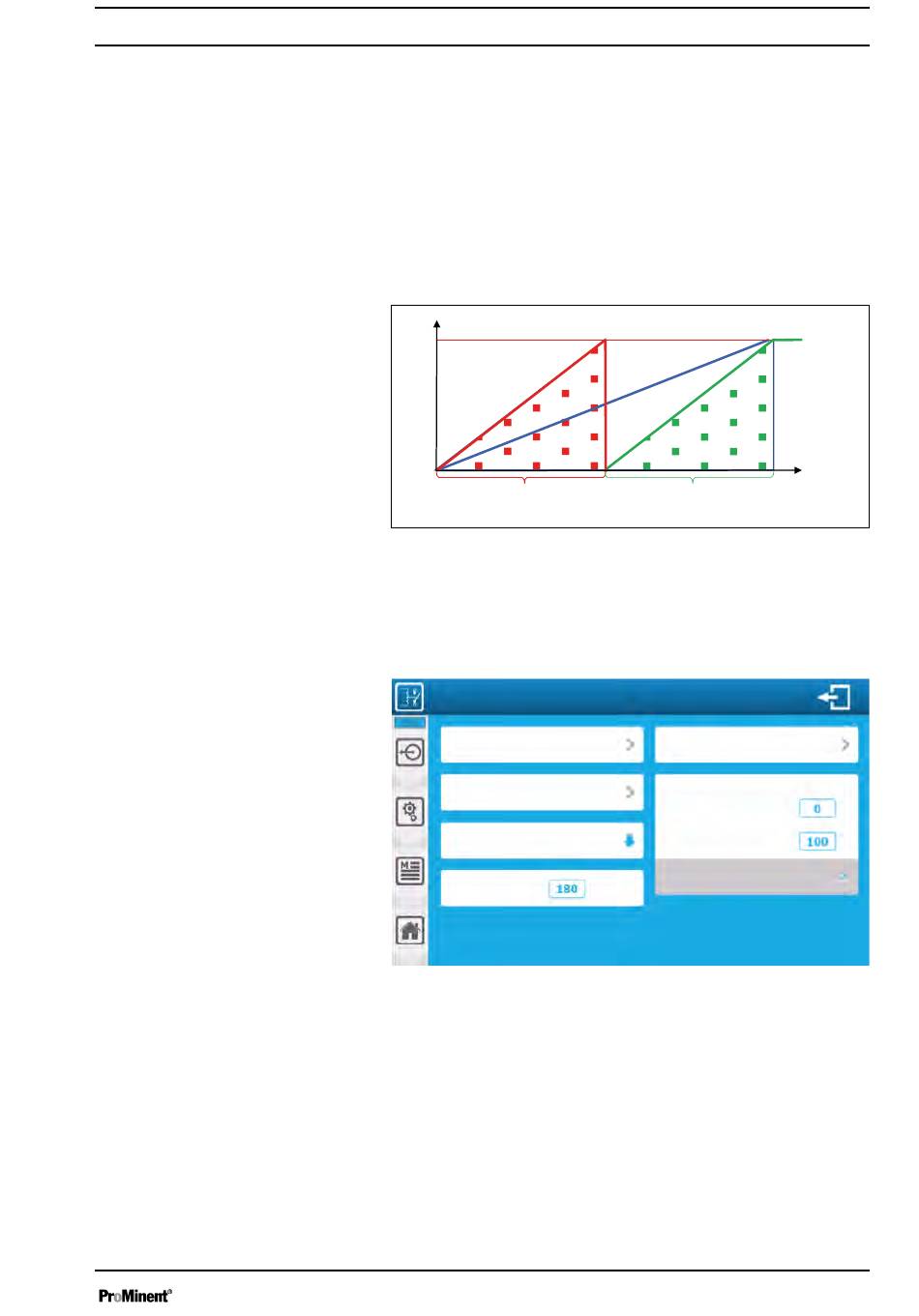

Fig. 81 : Exemple avec l'option désactivée pour l'arrêt du dosage
sur le relais 1
Paramétrage des sorties relais
PO1 Fonction dosage
Mode MAI (modulation d'amplitude d'impulsion)
Sens de dosage vers le bas
Fréquence MAI
Fig. 82 : Sorties relais en mode de dosage PFM (Pulse Frequency
Modulation, modulation d'impulsions en fréquence)
« Fréquence PFM 180 impulsions/min : » indiquez la valeur qui
correspond au nombre d'impulsions à générer par minute. Vous
trouverez ici la valeur (180).
Paramétrage possible des sorties FO1 et FO2 de 1 ... 180 impul‐
sions/min.
Paramétrage possible des sorties RO1 et RO2 de 1 ... 500 impul‐
sions/min.
Relais 2 à 100
50 %
100 %
Plage de dosage relais 2
Programmée de 50 ... 100 %
Affectation pH
Plage de dosage
Minimum
Valeur max.
Rester actif après
Puls/min
Plage de dosage
programmée
% - Relais
A3128
E01
%
%
A3129
91
