Mode d'emploi
®

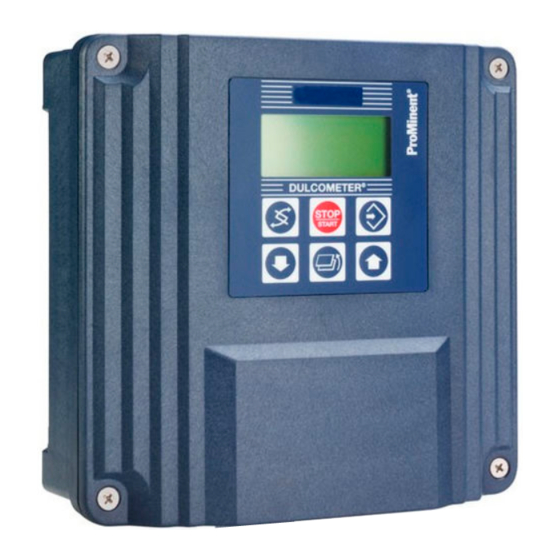

DULCOMETER
D1C
Partie 2: Réglage et commande
Grandeur de mesure de conductivité inductive
D1C2-Leit.-001-D
Type D
Type W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Veuillez inscrire ici le code d'identification de votre appareil !
Veuillez lire préalablement ce mode d'emploi entièrement ! · Ne pas le jeter !
En cas de détériorations dues à une erreur de commande,
il y a perte du droit de garantie !
N° de pièce 986936
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 052 09/04 F

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent DULCOMETER D1C Série

Sommaire des Matières pour ProMinent DULCOMETER D1C Série

  • Page 1 Veuillez lire préalablement ce mode d'emploi entièrement ! · Ne pas le jeter ! En cas de détériorations dues à une erreur de commande, il y a perte du droit de garantie ! N° de pièce 986936 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 052 09/04 F...

  • Page 2: Désignation De L'appareil / Code D'identification

    Désignation de l’appareil / code d’identification D1C A Régulateur DULCOMETER ® série D1C / version A Type de montage montage sur tableau 96 x 96 mm montage mural en saillie Tension de service 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (uniquement avec type de montage sur tableau) 100 V 50/60 Hz (uniquement avec type de montage sur tableau) 24 V AC/DC...

  • Page 3: Table Des Matières

    Table des matières / Remarques générales à l’attention de l’utilisateur Page Désignation de l’appareil / code d’identification ................... 2 Remarques générales à l’attention de l’utilisateur ..................3 Vue d’ensemble de l’appareil / Eléments de commande ................4 Description fonctionnelle ..........................5 Symboles de l’indication dans l’affichage .....................

  • Page 4: Vue D'ensemble De L'appareil / Eléments De Commande

    Vue d’ensemble de l’appareil / Eléments de commande Affichage grandeur de mesure conductivité inductive Indication graphique Conductivité Touche "Start/Stop" Touche "Changement" Touche "Entrée" Touche "Saut arrière" ® DULCOMETER Touche Touche STOP "Plus" "Moins" START D1C2-Leit.-002-D Touche CHANGEMENT Touche PLUS Pour basculer au sein d’un niveau de Pour augmenter une valeur numérique menu et pour changer d’une grandeur affichée et pour modifier les variables...

  • Page 5: Description Fonctionnelle

    Description fonctionnelle REMARQUE Vous trouverez une description détaillée de chacune des caractéristiques du régulateur ® DULCOMETER D1C dans la description du menu complet du chapitre 8! Menu Le régulateur DULCOMETER ® D1C permet de réaliser des réglages dans deux vastes menus différents à savoir un menu “complet”...

  • Page 6: Symboles De L'indication Dans L'affichage

    Symboles de l’indication dans l’affichage ® L’indication dans l’affichage du régulateur DULCOMETER D1C utilise les symboles suivants : Signification Commentaire Symbole Violation seuil Symbole Relais 1 haut à gauche Symbole Relais 1 bas à gauche Symbole Relais 2 haut à droite Symbole Relais 2 bas à...

  • Page 7: Schéma De Commande

    Schéma de commande La touche CHANGER permet Affichage de sélectionner divers menus permanent 1 La touche ENTREE permet de lancer le menu Affichage SAUT ARRIERE à l’affichage permanent 2 permanent ou au début du menu d’ajustage correspondant différents Code d’accès correct Menus d’ajustage Ajustage de paramètres...

  • Page 8: Menu Restrictif

    Menu restrictif / Représentation complète Le menu restrictif assure une commande aisée des paramètres les plus importants. La vue d’ensemble suivante montre les ajustages sélectionnables: Affichage permanent 1 µS/cm Affichage permanent 2 Valeurs positives de la valeur réglante: augmenter la conductivité val.

  • Page 9: Description

    Menu restrictif / Description µS/cm Affichage permanent 1 Valeurs positives de la valeur réglante: augmenter la conductivité Valeurs négatives de la valeur réglante: diminuer la conductivité val. mes 100 µS/cm Affichage permanent 2 pertur. 70 % uniquement avec régulation 59 % val.
  • Page 10 Menu restrictif / Description Pour déterminer la constante cellule (cc) exacte de la sonde, plonger la sonde dans une solution de ® calibration (échantillon 1) dont la conductivité est connue ; au deuxième point du menu, le DULCOMETER D1C indique la conductivité qu’il a calculée à l’aide des paramètres actuels. Si la valeur est constante, appuyer sur la touche Entrée.
  • Page 11 Menu restrictif / Description Seuils L’accès à tous les menus de réglage peut être verrouillé par un code d’accès ! Grenzwert2 oben seuil2 haut seuils 5.00 ppm 1500 µS/cm ajuster ? Grenzwert1 unten seuil1 1.00 ppm 1000 µS/cm D1C2-Leit.-014-F Valeurs possibles Valeur initiale Etendue des pas Valeur inférieure Valeur supérieure...

  • Page 12: Paramètres Généraux

    Menu restrictif / Description Valeurs possibles Valeur initiale Etendue des pas Valeur inférieure Valeur supérieure Remarque Consigne 100 µS/cm 0,1 µS/cm -10 µS/cm 210 µS/cm Plage de mesure 200 µS/cm 1000 µS/cm 1 µS/cm -100 µS/cm 2100 µS/cm Plage de mesure 2000 µS/cm 10 mS/cm 0,01 mS/cm -1 mS/cm...

  • Page 13: Menu Complet

    Menu complet / Vue d’ensemble Le menu complet permet de régler tous les paramètres du régulateur (accès, cf. page précedente). Le synoptique suivant montre les ajustages sélectionnés: µS/cm Affichage permanent 1 Affichage permanent 2 val. mes. 100 µS/cm pertur. 70 % uniquement avec régulation -59 % val.
  • Page 14 Menu complet / Description µS/cm Affichage permanent 1 Valeurs positives de la valeur réglante: augmenter la conductivité Valeurs négatives de la valeur réglante: diminuer la conductivité Affichage permanent 2 val. mes 100 µS/cm pertur. 70 % uniquement avec 59 % val.

  • Page 15: Description

    Menu complet / Description Étalonnage point zéro (pz) étalon. p. zéro étalon. p. zéro attendre svp ! sonde dans l’air! accepter valeur? PAR1 12 µS/cm D1C2-Leit.-039-F ® Pour déterminer le point zéro (pz) exact de la sonde, tenir cette dernière à l’air ; le DULCOMETER indique directement la conductivité...
  • Page 16 Menu complet / Description Calibration du coefficient de température α Le coefficient de température α est redéfini en effectuant une calibration en deux points. Pendant la calibration, le dosage est réduit à la charge de base réglée et le contrôle des valeurs limites ainsi que le traitement des erreurs sont activés.
  • Page 17 Menu complet / Description Message d’erreur/Avertissement Condition Remarque Plage de température restreinte Pour le coefficient de température α xx - 100 °C sélectionné, une mesure correcte ne peut s’exécuter qu’au sein de la plage de température indiquée Ecart de température ∆...

  • Page 18: Valeur De Correction

    Menu complet / Description Valeur de correction L’accès à tous les menus de réglage peut être verrouillé par un code d’accès ! val. correction val. correction température ajuster ? automatique 33,0 °C D1C2-Leit.-034-F Valeurs possibles Valeur initiale Etendue des pas Valeur inférieure Valeur supérieure Remarque Type de compensation...

  • Page 19: Relais Pour Commande De Puissance

    Menu complet / Description Relais pour commande de puissance L’accès à tous les menus de réglage peut être verrouillé par un code d’accès ! Seulement avec relais de valeur limites, relais d’électrovanne ou servomoteur régulation relais affectation electrovannes : ajuster ? relais 1: EV1 condu.
  • Page 20 Menu complet / Description Cycle Electrovanne Temps min. activée Valeur réglante : 80 % = 0,80 inactivée cycle Cycle activée Valeur réglante : 80 % = 0,50 inactivée cycle Les temps de commutation du DULCOMETER ® D1C (électrovanne) dépendent de la valeur réglante et du “temps min.”...
  • Page 21 Menu complet / Description b) Temps de commutation théorique > (cycle - temps min.) temps de commutation calculé < cycle Cycle Cycle Cycle Temps min. activée théorique inactivée Cycle Cycle Cycle Temps min. activée réel inactivée Le DULCOMETER ® D1C ne se met pas hors circuit pendant autant de cycles nécessaires jusqu’à ce que les différences entre le cycle et le temps de commutation théorique dépassent par le haut le “temps min.”.
  • Page 22 Menu complet / Description Seuils L’accès à tous les menus de réglage peut être verrouillé par un code d’accès ! seuil 1 seuil 2 haut 1000 µS/cm 1500 µS/cm seuils ajuster ? Seulement avec relais de valeur limites seuil 1 seuil 2 haut 1000 µS/cm...
  • Page 23 Menu complet / Description Servomoteur Le domaine de fonctionnement est déterminé par le domaine de résistance totale du potentiomètre de recopie. Une limitation maximale de la plage réellement utilisée est réalisée en fixant la zone d’évolution de la plage. ATTENTION •...
  • Page 24 Menu complet / Description Régulation L’accès à tous les menus de réglage peut être verrouillé par un code d’accès ! Remarque: La valeur réglante est recalculée toutes les secondes. Se prête uniquement aux processus avec constantes de temps supérieures à 30 s ! Seulement avec régulation Valeurs positives de la valeur réglante: augmenter la conductivité...

  • Page 25: Sortie Analogique

    Menu complet / Description Grandeur de perturbation grandeur pertur. grandeur pertur. grandeur pertur. grandeur pertur. ajuster ? Hz / mA valeur nominale : effet de pertur. 10 Hz 10,00 Hz additif grandeur pertur. maxi. valeur réglante additif 100 % D1C2-Leit.-035-F Valeurs possibles Valeur initiale Etendue des pas Valeur inférieure Valeur supérieure...
  • Page 26 Menu complet / Description Sortie analogique 2 L’accès à tous les menus de réglage peut être verrouillé par un code d’accès ! Régulation avec signal standard Seulement avec 2 sorties régulation sortie 2 analog. valeur réglante : analogiques valeur réglante positive condu.
  • Page 27 Menu complet / Description Valeurs possibles Valeur initiale Etendue des pas Valeur inférieure Valeur supérieure Remarque Relais d’alarme actif actif inactif Pause normal normal Hold* Entrée commande, actif fermée actif fermée pause actif ouverte Alarme pause alarm arrêt alarm arrêt Relais d’alarme peut être alarm marche activé...
  • Page 28 Menu complet / Description Pause Hold ® Si le contact de pause est fermé, le DULCOMETER D1C gèle les sorties de réglage sur la dernière valeur aussi longtemps que le contact de pause est fermé, le cas échéant pour une temporisation consécutive td (si réglage td >...

  • Page 29: Déclaration De Conformité De La Ce

    Déclaration de conformité de la CE...

  • Page 30: 10 Erreurs / Remarques / Dépannage

    10 Erreurs / Remarques / Dépannage...
  • Page 32 Betriebsanleitung DULCOMETER D1C, Teil 2/L6, Ausgabe 09/04 Änderungen vorbehalten · Printed in Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg · Germany Postfach 101760 · 69007 Heidelberg · Germany Telefon: +49 6221 842-0 · Fax: +49 6221 842-617...
