Mode d'emploi
®
DULCOMETER
D1C
Partie 2 : Réglage et commande,
grandeur de mesure d'Ozone
D1C2-Ozon-001-F
Veuillez lire préalablement ce mode d'emploi entièrement ! · Ne pas le jeter !
En cas de détériorations dues à une erreur de commande, il y a perte du droit
de garantie !
Nº. de réf.: 987641
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 044 06/02 F

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent DULCOMETER D1C

Sommaire des Matières pour ProMinent DULCOMETER D1C

  • Page 1 Veuillez lire préalablement ce mode d’emploi entièrement ! · Ne pas le jeter ! En cas de détériorations dues à une erreur de commande, il y a perte du droit de garantie ! Nº. de réf.: 987641 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 044 06/02 F...

  • Page 2: Désignation De L'appareil / Code D'identification

    Désignation de l’appareil / code d’identification D1C A Régulateur DULCOMETER ® série D1C / Version A Type de montage Montage en tableau 96 x 96 mm Montage mural Tension de service 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (uniquement avec type de montage sur tableau) 100 V 50/60 Hz (uniquement avec type de montage sur tableau) 24 V AC/DC Grandeur mesurée...

  • Page 3: Table Des Matières

    Table des matières / Remarques générales Page Désignation de l’appareil / Code d’identification ..................2 Remarques générales à l’attention de l’utilisateur ..................3 Vue d’ensemble de l’appareil / Éléments de commande ................4 Description du fonctionnement ........................5 Symboles de l’afficheur ..........................6 Schéma de l’utilisation ...........................

  • Page 4: Vue D'ensemble De L'appareil / Éléments De Commande

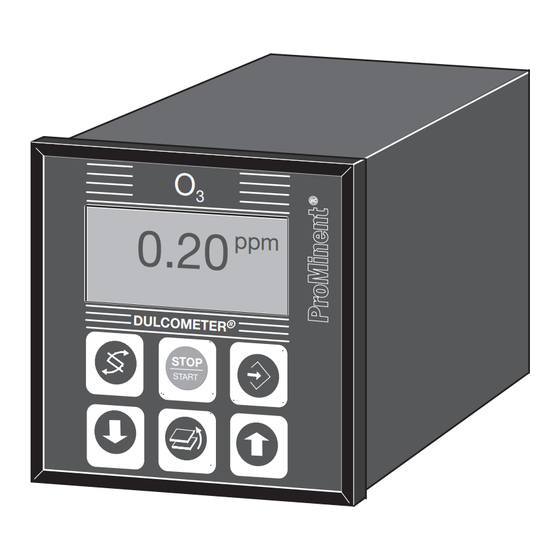

    Vue d’ensemble de l’appareil / Éléments de commande Grandeur de mesure Ozone Afficheur Touche "Start/Stop" Touche "Changement" Touche "Entrée" Touche "Retour" ® DULCOMETER Touche Touche STOP "Plus" "Moins" START D1C2-Ozon-002-F Touche CHANGEMENT Touche PLUS Permet de passer d’un menu à l’autre Augmentation de la valeur numérique ou de passer d’une variable à...

  • Page 5: Description Du Fonctionnement

    Description du fonctionnement INFORMATION Vous trouverez une description détaillée de chacune des caractéristiques du régulateur DULCOMETER ® D1C dans la description du menu complet du chapitre 8! Menu Le paramétrage du régulateur DULCOMETER ® D1C peut être effectué dans deux menus distincts. Chaque paramètre possède une valeur par défaut qui peut être modifiée dans le menu complet.

  • Page 6: Symboles De L'afficheur

    Symboles de l’afficheur L’afficheur du régulateur DULCOMETER ® D1C emploie les symboles suivants : Signification Observation Symbole Violation du seuil Symbole Relais 1 en haut à gauche Symbole Relais 1 en bas à gauche Symbole Relais 2 en haut à droite Symbole Relais 2 en bas à...

  • Page 7: Schéma De L'utilisation

    Schéma de l’utilisation La touche CHANGEMENT Affichage permet de choisir les différents menus permanent 1 La touche ENTREE permet de démarrer le menu Affichage RETOUR pour affichage permanent 2 permanent ou début différents menus Paramétrage Menu Info-Etalonnage Kalibrier-Hinweise Etalonnage différents Code accès correct Paramétrage Code d’accès...

  • Page 8: Menu Restreint / Vue D'ensemble

    Menu restreint / Vue d'ensemble Le menu restreint permet d’accéder facilement aux paramètres les plus importants. L’aperçu suivant montre les paramètres qui peuvent ici être sélectionnés : Affichage permanent 1 0.20 Affichage permanent 2 val. mes. 0.20 ppm pertur.: 70 % seulement avec régulation 59 % val.

  • Page 9: Menu Restreint / Représentation Complète

    Menu restreint / Représentation complète Affichage permanent 1 0.20 Valeur positive de la valeur réglante : Ozone Valeur négative de la valeur réglante: réd. O val. mes. 0.20 ppm Affichage permanent 2 (Réduction de l'ozone) pertur. 70 % seulement avec régulation 59 % val.

  • Page 10: Menu Restreint

    Menu restreint / Description Affichage permanent 1 0.20 val. mes. 0.20 ppm Valeur positive de la valeur réglante : Ozone Affichage permanent 2 pertur. 70 % seulement avec régulation Valeur négative de la valeur réglante: réd. O 59 % val. rég. (w = consigne) (Réduction de l'ozone) 0.20 ppm...
  • Page 11 Menu restreint / Description Seuils L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! seuil 1 seuil 2 haut seuils 0.10 ppm ajuster ? 0.50 ppm D1C2-Ozon-014-F Valeurs possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque Type de violation haut...
  • Page 12 Menu restreint / Description Valeurs possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque Consigne 0,20 ppm 0,01 ppm seuil bas seuil haut 2 consignes requises si plage de mesure plage de mesure régulation avec zone neutre. Consigne 2 > consigne 1 Paramètre régul.

  • Page 13: Vue D'ensemble

    Menu complet / Vue d’ensemble Le menu complet permet de définir tous les paramètres du régulateur (accès, cf. page précédante). L’aperçu suivant montre les paramètres pouvant être sélectionnés : Affichage permanent 1 0.20 val. mes. 0.20 ppm Affichage permanent 2 70 % pertur.: seulement avec régulation...

  • Page 14: Description

    Menu complet / Description Affichage permanent 1 0.20 val. mes. 0.20 ppm Valeur positive de la valeur réglante : Ozone Affichage permanent 2 pertur.: 70 % seulement avec régulation Valeur négative de la valeur réglante: De-O 59 % val. rég: (w = consigne) (Destruction de l'ozone) 0.20 ppm...
  • Page 15 Menu complet / Description Valeur mesurée L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! Entrée signal normalisé mA valeur mesurée valeur mesurée plage d’affect. plage d’affect. 4 mA 20 mA = 2.00 ppm valeur mesurée 0.00 ppm ajuster ? valeur mesurée...
  • Page 16 Menu complet / Description Pompes L'accès de tous les menus de paramétrage est verrouillable avec des codes d'accès ! seulement avec une régulation de pompe régulation ozone fréquence maxi pompes ajuster ? pompe1: pompe1 O pompe2: pompe2 réd. O imp./minute D1C2-Ozon-022-F Valeurs possibles Valeur initiale...
  • Page 17 Menu complet / Description Cycle Temps min. Electrovanne activée Valeur réglante : 80 % = 0,80 inactivée cycle Cycle activée Valeur réglante : 80 % = 0,50 inactivée cycle ® Les temps de commutation du DULCOMETER D1C (électrovanne) dépendent de la valeur réglante et du “temps min.”...

  • Page 18: Seulement Avec Commande De Relais Seuil

    Menu complet / Description Seuils L'accès à tous les menus de paramérage est verrouillable avec des codes d'accès ! seuil1 seuil 2 haut 0.10 ppm 0.50 ppm hysteresis seuils seuils 0.04 ppm ajuster? Seulement avec commande de relais temps contrôle seuil 1 seuil 2 haut...
  • Page 19 Menu complet / Description Régulation L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! Remarque : La valeur réglante est recalculée toutes les 2 secondes. Seulement pour des process avec une constante temps > à 30 s! Seulement avec régulation Valeur positive de la valeur réglante: Ozone Valeur négative de la valeur réglante: réd.
  • Page 20 Menu complet / Description Grandeur de perturbation L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! grandeur pertur. grandeur pertur. grandeur pertur. grandeur pertur. ajuster ? valeur nominale effet de pertur. Hz / mA 10.00 Hz additif 10 Hz grandeur pertur.

  • Page 21: Servomoteur

    Menu complet / Description Servomoteur La commande d’un servomoteur doit être effectuée avec la même précaution que l’étalonnage d’une sonde de mesure. La plage de fonctionnement est définie par la totalité de la plage de résistance du potentiomètre de recopie. La limite supérieure de la plage réellement utilisée est définie par la plage de commande. ATTENTION Pour assurer un fonctionnement correct, le réglage par le servomoteur utilisé...

  • Page 22: Sortie Analogique

    Menu complet / Description Sortie analogique 1 L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! sortie analog. 1 valeur mesurée 0.00 ppm 0 mA = 20 mA = 1.00 ppm Uniquement avec sortie analogique Régulation avec signal standard sortie analog.

  • Page 23: Menu Complet

    Menu complet / Description Paramètres généraux L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! identcode: D1CA paramétres géné- relais alarme entrée commande DxZxxxxxxxxxx marche pause raux informations version program. actif ... fermé D1C-B1 FW-4.73 alarme arrêt 5000 c.

  • Page 24: Déclaration De Conformité De La Ce

    Déclaration de conformité de la CE...
  • Page 25 10 Erreurs / Remarques / Dépannage...

  • Page 26: Erreurs / Remarques / Dépannage

    Erreurs / Remarques / Dépannage...
