1
3
5

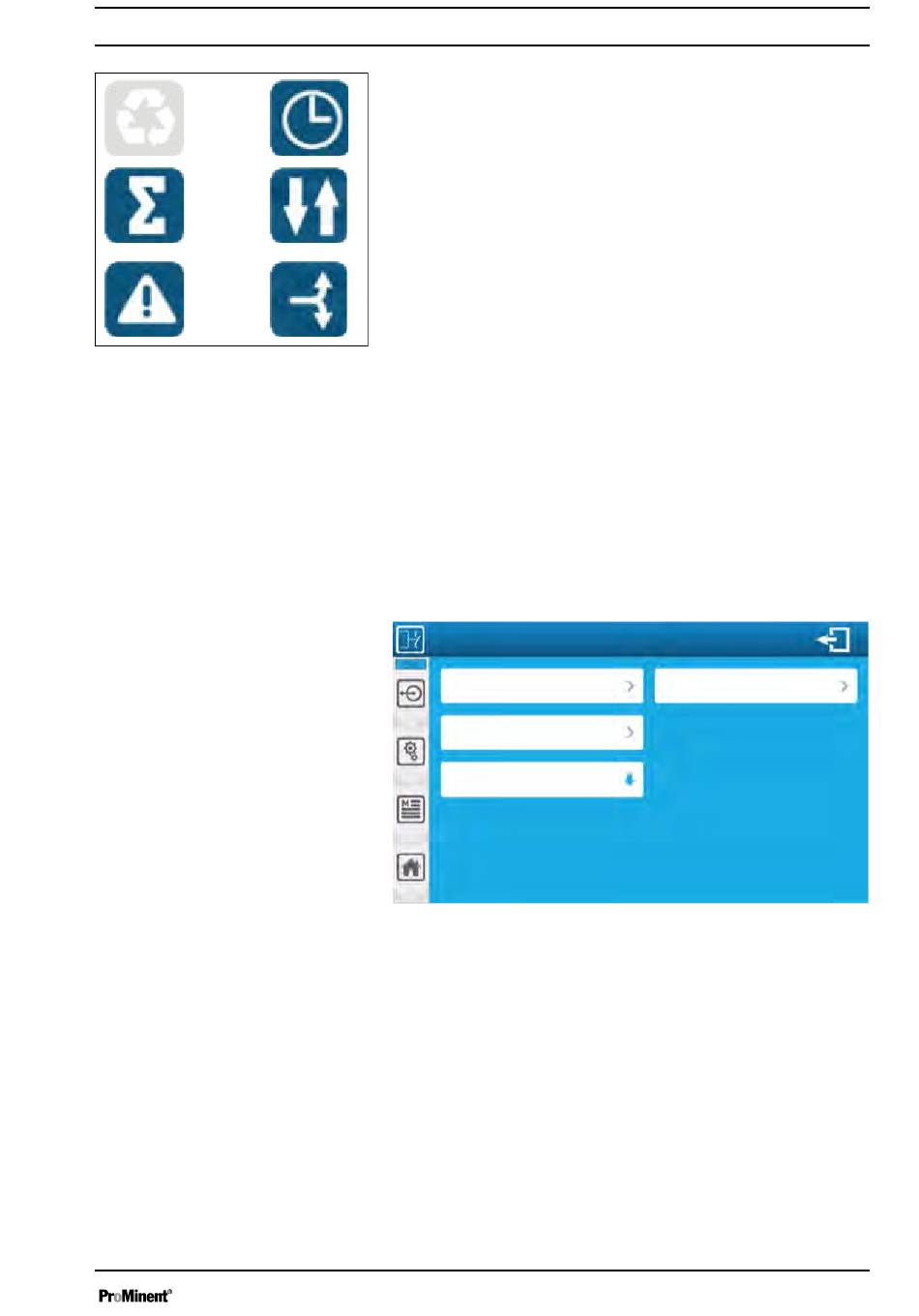

Fig. 78 : Symboles généraux
8.1.3.1
Sorties relais en mode de commande (marche/arrêt) du dosage
Réglage des paramètres de mesure et de régulation
1
Sortie non utilisée
2
Sortie commandée par minuterie
3
Sortie contrôlée par dosage
2
4
Sortie commandée par état (contact)
5
Sortie commandée par alarme
6
Sortie de transfert 4 ... 20 mA
L'écran affiche les sorties déjà configurées et non utilisées.
4
Appuyez sur des sorties déjà configurées, modifiez la configuration
ou appuyez sur une sortie non utilisée pour pouvoir configurer son
installation.
PO1 et PO2 : sorties relais auto-alimentées, ces sorties ne dispo‐
sent d'aucune modulation d'impulsions en fréquence (PFM).
6
FO1 et FO2 CRT : sorties relais sans potentiel, ces sorties dispo‐
sent d'une modulation d'impulsions en fréquence (PFM) mais sont
A3124
limitées à 180 impulsions/minute.
RO1 et RO2 : sorties relais électroniques (simple contact), ces sor‐
ties disposent d'une modulation d'impulsions en fréquence (PFM)
programmable jusqu'à 500 impulsions/minute.
Pour plus de confort, une sérigraphie de la désignation des sorties
POx, FOx, ROx, AOx figure devant la borne de raccordement de
votre appareil.
Exemple avec le traitement d'un relais en mode de dosage.
[PO1 Dosage ∑] pour ouvrir l'écran suivant.
Appuyez sur
Paramétrage des sorties relais
PO1 Fonction dosage
Mode (On/Off)
Sens de dosage vers le bas
Fig. 79 : Sorties relais en mode de commande (marche/arrêt) du
dosage
Affectation pH
E01
A3126
