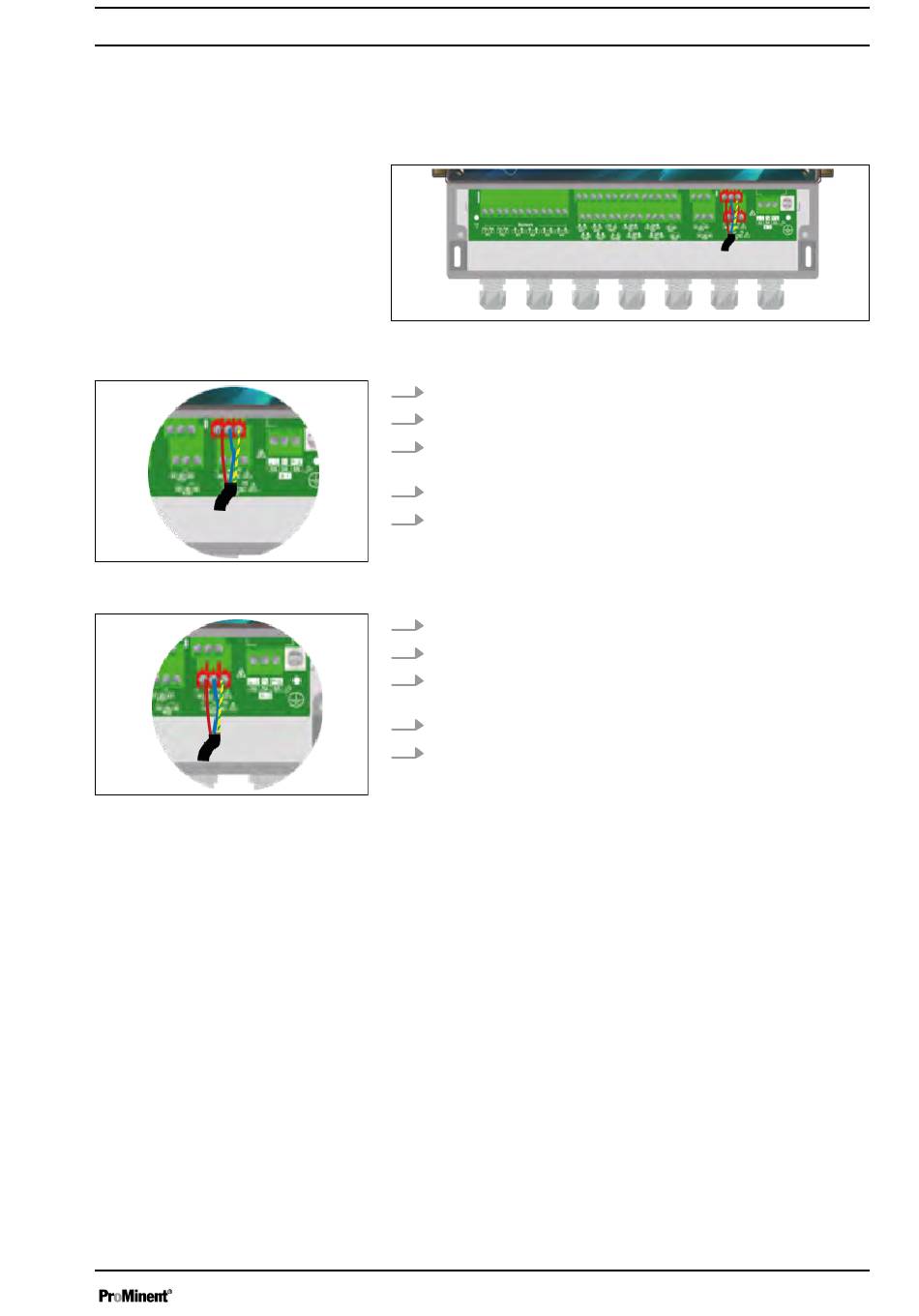

4.3.8 Raccords pour sorties de relais autoalimentées (PO1 et PO2)
Fig. 18 : Bornier secteur PO1
Fig. 19 : Bornier secteur PO2
La sortie de relais de puissance autoalimentée PO1 (tension d'ali‐
mentation primaire = tension disponible à P3) peut être utilisée
pour le dosage, l'alarme, la minuterie, etc.
Fig. 17 : Raccords pour sorties de relais autoalimentées (PO1 et
PO2)
1.
Isolez les 3 fils du câble électrique de l'appareil sur 7 mm.
PO1
2.
Acheminez le câble tripolaire à travers un presse-étoupe.
3.
Raccordez la phase à L1 (44) et le neutre au N (45) du bor‐
nier secteur PO1.
4.
Raccordez la terre à PE (46) du bornier secteur PO1.
5.
Resserrez le presse-étoupe pour assurer l'étanchéité.
A3009
1.
Isolez les 3 fils du câble électrique de l'appareil sur 7 mm.
PO2
2.
Acheminez le câble tripolaire à travers un presse-étoupe.
3.
Raccordez la phase à L1 (50) et le neutre au N (51) du bor‐
nier secteur PO2.
4.
Raccordez la terre à PE (52) du bornier secteur PO2.
5.
Resserrez le presse-étoupe pour assurer l'étanchéité.
A3010
Installation et montage
A3008
27
