Installation du module auxiliaire
Qualification des utilisateurs, installation du module auxiliaire :
n
Électricien spécialisé
teurs » à la page 14
1.
Coupez l'alimentation électrique.
2.
Ouvrez le couvercle transparent, .

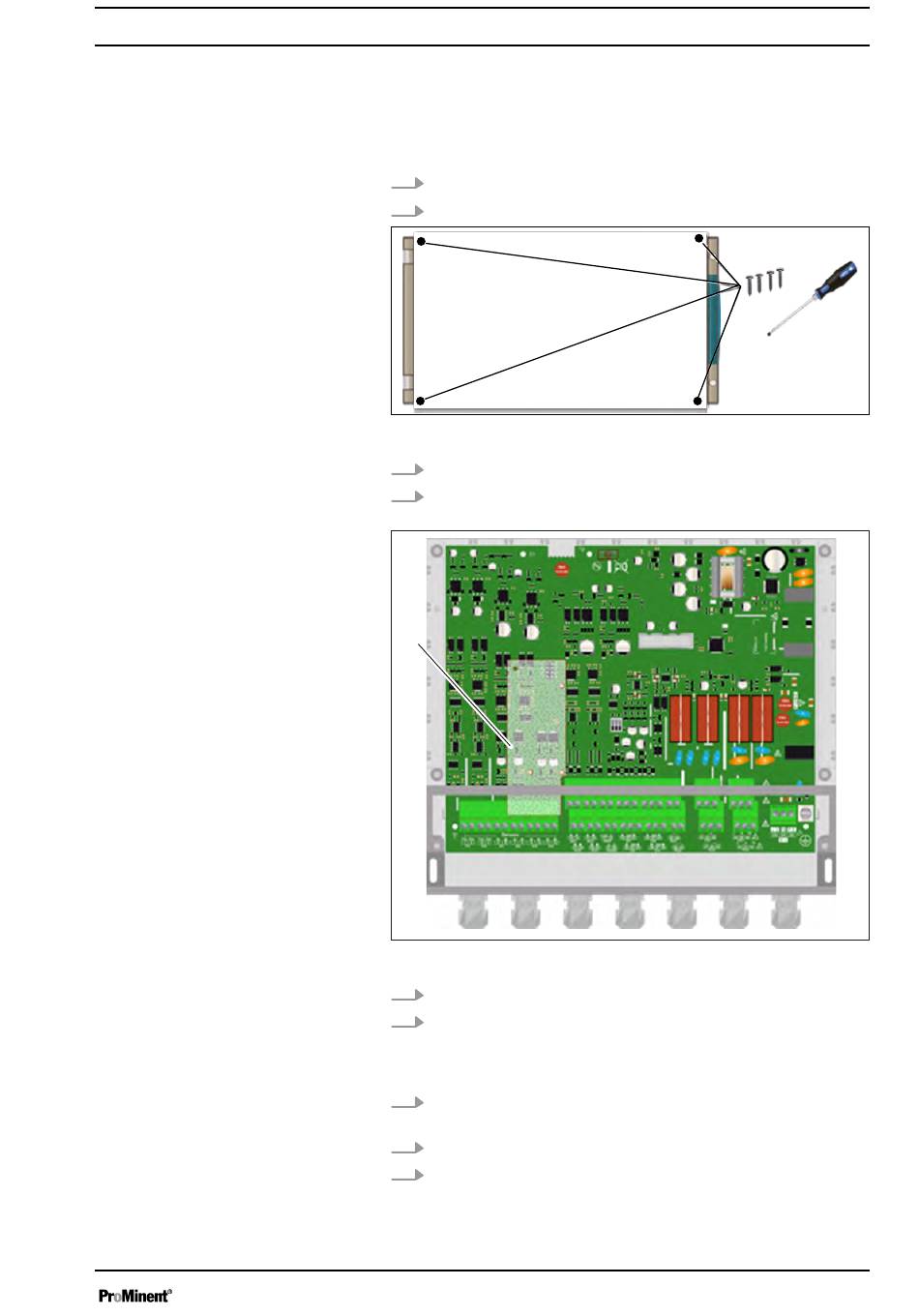

Fig. 132 : 4 vis
3.
Dévissez les 4 vis à l'aide d'un tournevis approprié.
4.
Détachez le câble de liaison entre la platine inférieure et la
partie supérieure de l'appareil.
1
Fig. 133 : Position (1) du module auxiliaire.
5.
Localisez la position (1) du module auxiliaire.
6.
Positionnez les trois connecteurs et insérez ensuite le
module dans le connecteur enfichable sur la platine de la
paroi arrière. Veillez à ce que les connecteurs soient fixés
dans les trous prévus à cet effet.
7.
Raccordez le câble de liaison plat entre la platine inférieure
et la partie supérieure de l'appareil.
8.
Fixez les 4 vis à l'aide d'un tournevis approprié.
9.
Fermez le couvercle transparent, .
Installation du module auxiliaire
Ä Chapitre 2.4 « Qualification des utilisa‐
A2995
A3052
125
