Instructions concernant la programmation de la communication
Raccordement au port USB d'un ordi‐
nateur
Polarisation et terminaison du bus
RS485
60
Respectez le câblage du système de bus.
1

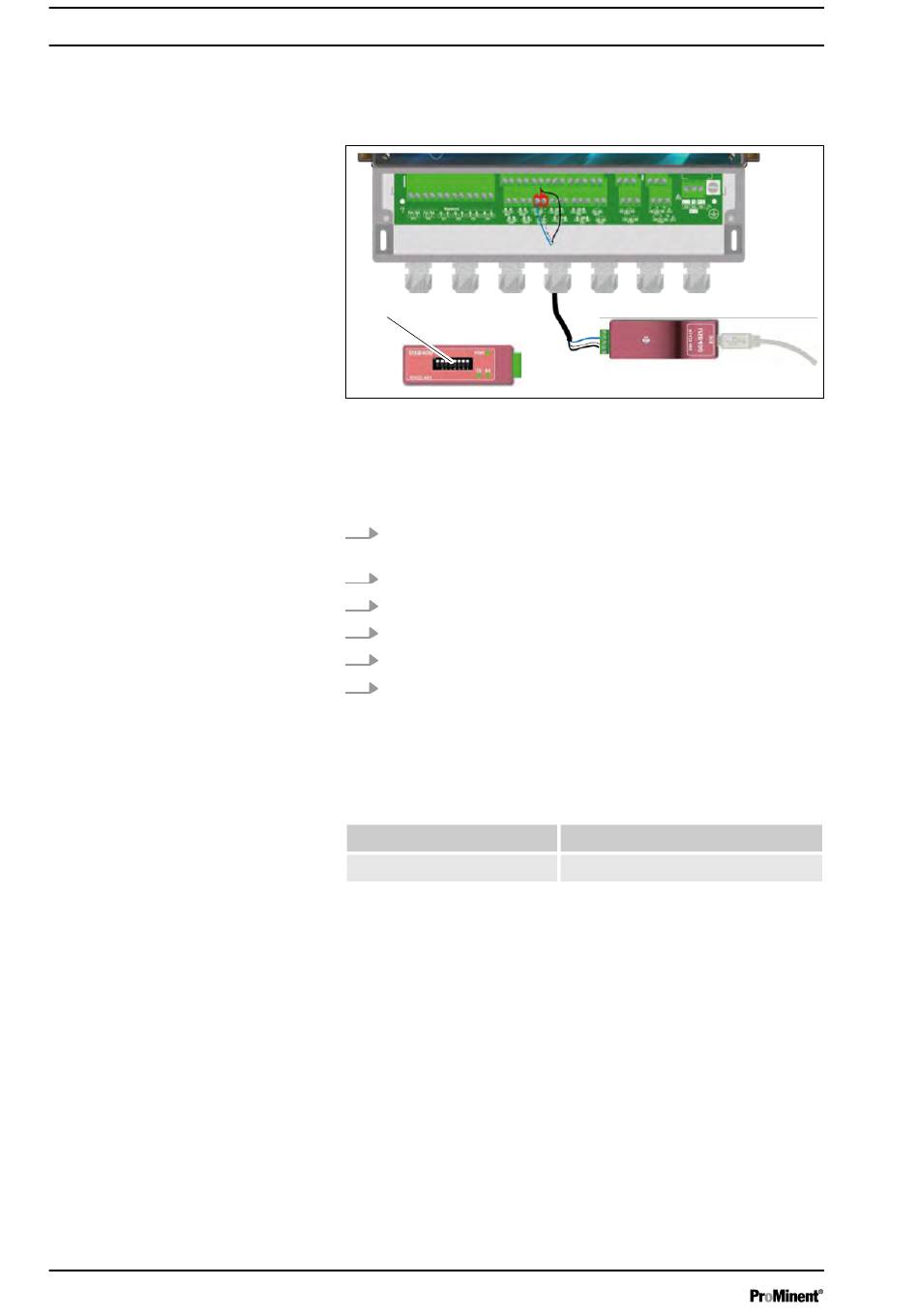

Fig. 55 : Raccordement au port USB d'un ordinateur
Bleu (terminal n° 3) :
Blanc (terminal n° 4) :
Noir (terminal n° 5) :
Configuration : Tous les commutateurs (1) sur « ON ».
1.
Utilisez un câble à 3 fils dans une exécution adaptée à la ten‐
sion et à l'intensité.
2.
Acheminez le câble à travers le presse-étoupe.
3.
Fil AA (n° 3) du convertisseur USB/485 sur RS485 (A) (31).
4.
Fil BB (n° 4) du convertisseur USB/485 sur RS485 (B) (32).
5.
Fil C (n° 5) du transformateur USB/485 vers DWR (C) (18).
6.
Resserrez le presse-étoupe pour assurer l'étanchéité.
Un convertisseur USB/RS485 est conseillé pour le raccordement
de l'appareil à un ordinateur. Consultez la documentation du con‐
vertisseur pour effectuer le raccordement.
Référence
INF1021
Les appareils peuvent être mis en réseau en respectant l'ordre des
câbles (câblage parallèle).
Pour des raisons de sécurité, il est absolument nécessaire de
mettre l'appareil hors circuit avant d'ouvrir le boîtier pour brancher
les microrupteurs.
Nom
Convertisseur USB ➨ 485
A3019
