Système de commande
Histogramme
3
Fig. 33 : Sortie relais en mode de
dosage
34

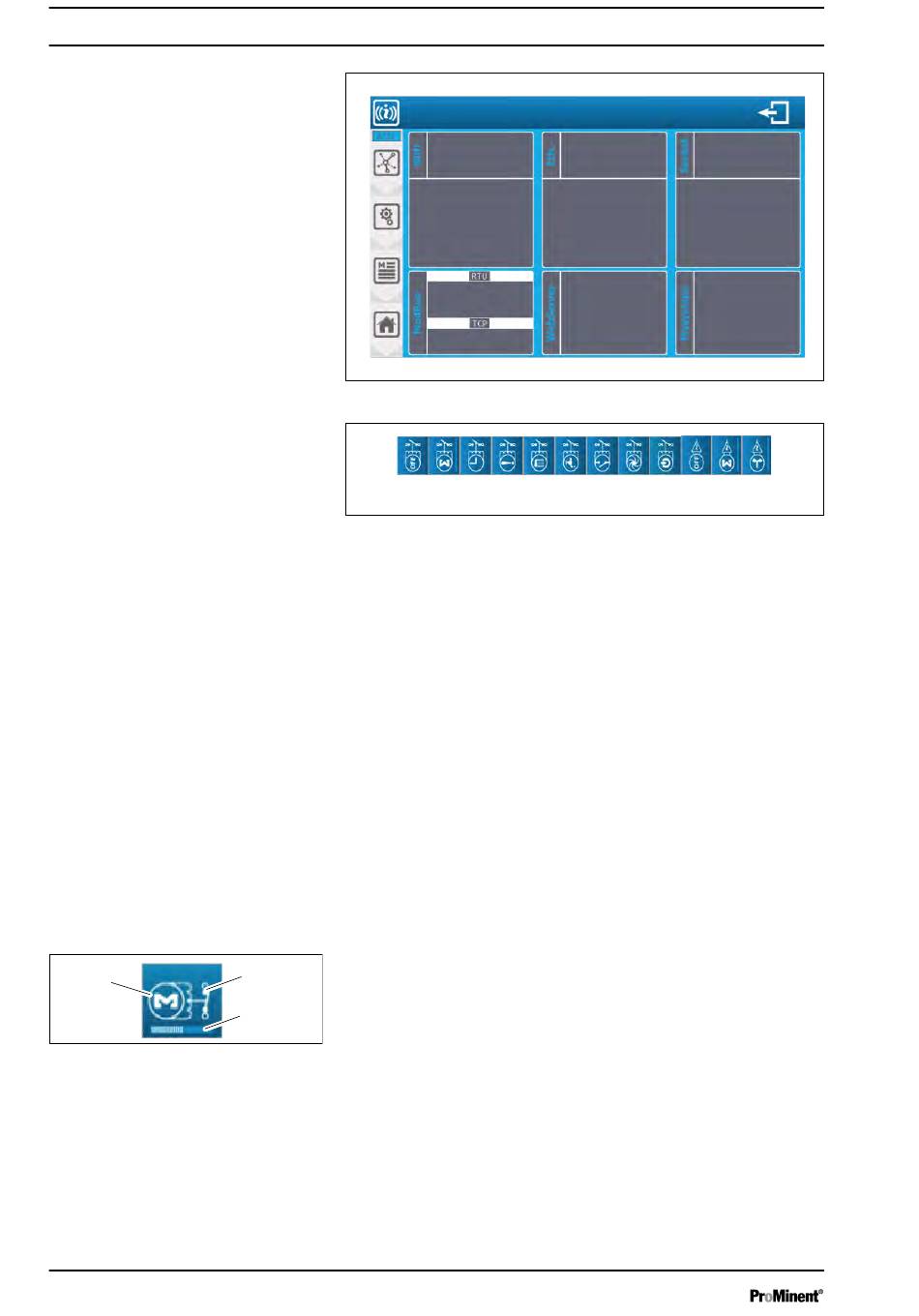

Informations sur la communication
Fig. 31 : Informations concernant les interfaces de communication
1
Fig. 32 : Affichage des sorties
1
Sortie relais non utilisée
2
Sortie relais en mode de dosage*
3
Sortie relais sur la minuterie
4
Sortie relais pour alarme
5
Sortie relais sur le réservoir inférieur
6
Sortie relais sur la circulation d'eau
7
Sortie relais sur contact
8
Sortie relais pour débit
9
Sortie relais sur le régulateur ON/OFF ou paramètre
10 Sortie 4 ... 20 mA non utilisée
11 Sortie 4 ... 20 mA en mode de dosage*
12 Sortie 4 ... 20 mA en mode de transmission
* : Les symboles sont animés lorsque le mode de dosage est actif.
La rotation du symbole de dosage dépend du débit de dosage.
L'état visuel du relais s'affiche comme fermé lorsque le relais est
actif.
L'histogramme (2) à l'intérieur d'un symbole correspondant visua‐
lise la puissance approximative de l'élément.
1
Affichage de la position
1
2
Histogramme pour la représentation du débit de dosage du
relais
2
3
Rotation correspondant au débit de dosage
A3027
2
3
4
5
6
7
A3025
8
9
10
11
12
A3026
