8.1.2.1
Symboles généraux pour les entrées
8.1.2.2
Configurer des entrées analogiques 4 ... 20 mA ou potentiométriques
Réglage des paramètres de mesure et de régulation
1.
2.
3.

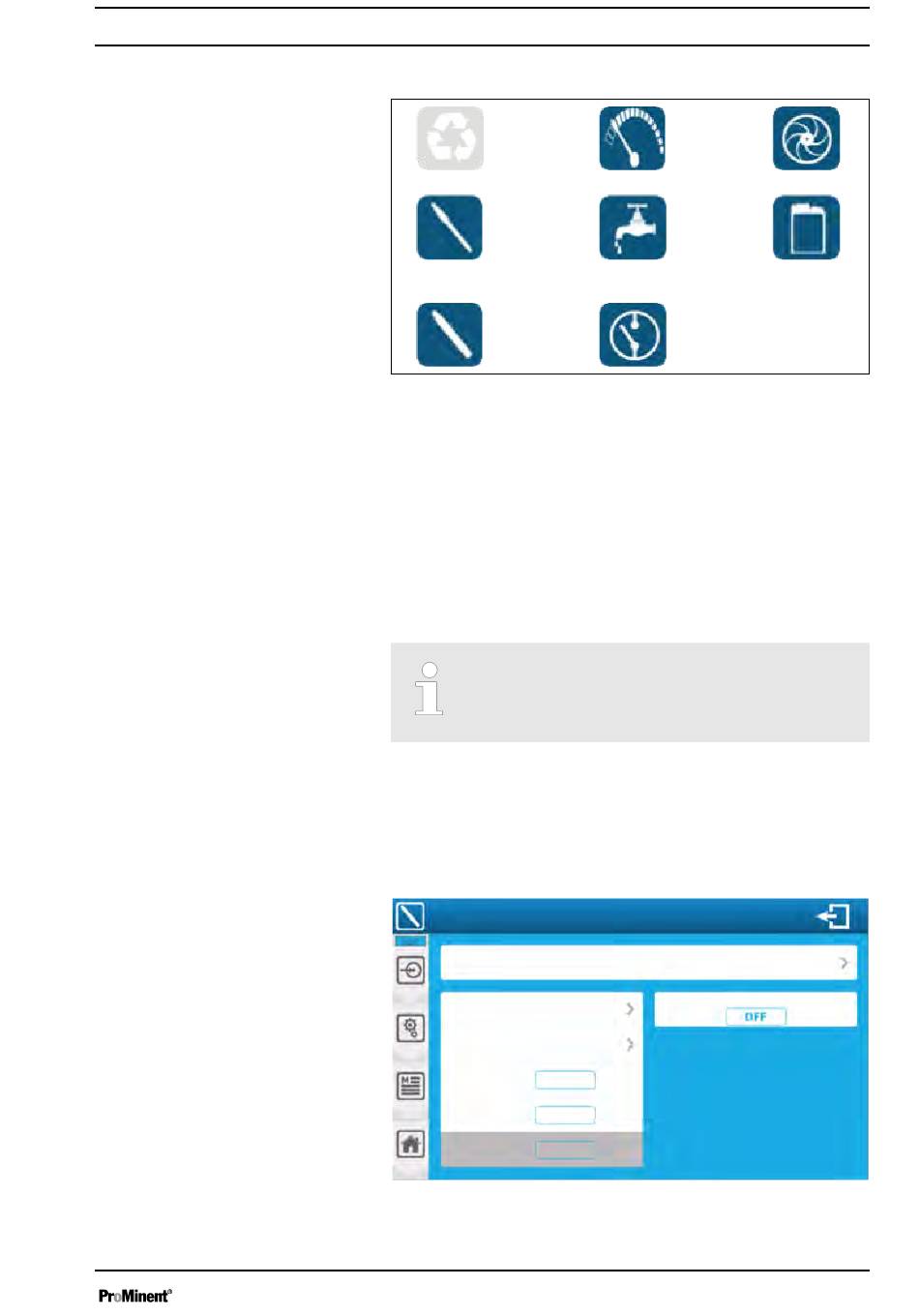

Fig. 69 : Symboles généraux
1
Entrée non utilisée
2
Entrée avec une sonde potentiométrique
3
Entrée avec une sonde 4 ... 20 mA
4
Entrée avec une sonde volumétrique
5
Entrée avec une sonde de débit
6
Entrée avec un commutateur de débit
7
Indiquer l'ordre R.I.C. et le contact
8
Entrée avec un commutateur de niveau
Les entrées AI3 et AI4 4 ... 20 mA ne sont pas iso‐
lées si l'option ci-dessus est activée. Assurez-vous
que la sonde que vous choisissez pour ces
entrées est une sonde isolée.
Vous pouvez configurer ici les entrées analogiques 4 ... 20 mA ou
potentiométriques. Appuyez sur la touche de sélection à paramé‐
trer et paramétrez l'entrée respective parmi les paramètres dispo‐
nibles.
Voici comment retirer la sonde de la sélection : vous devez sélec‐
tionner « NON » dans la liste des fonctions et sauvegarder votre
configuration en appuyant sur la touche « ENREGISTRER ».
Paramétrage de l'entrée analogique
PI 1 Sonde pH
Mise à l'echelle : Client
Unité : pH
Valeur min.
0
Valeur max.
14
Pente
1,14 mV/pH
Fig. 70 : Configurer des entrées analogiques 4 ... 20 mA ou poten‐
tiométriques
4.
5.
6.
Démarrage différé
pH
pH
7.
8.
A3113
A3114
83
