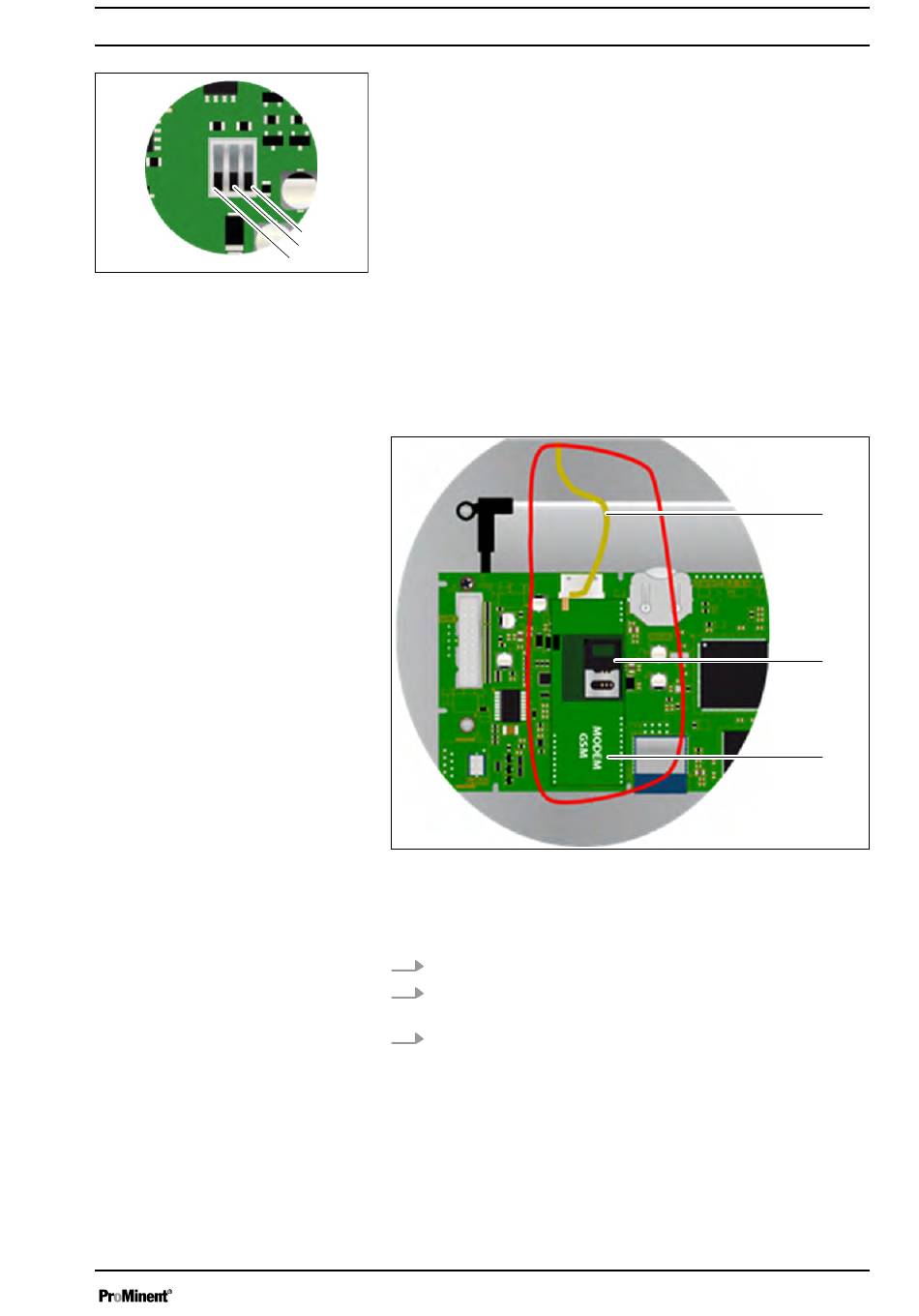

Fig. 56 : Polarisation et terminaison
du bus RS485
7.3 Raccordement du modem GSM interne
Instructions concernant la programmation de la communication
1
Terminal RS
2
RS négatif (B)
3
RS positif (A)
En cas de besoin, le bus peut être polarisé à partir de votre appa‐
reil. À cette fin, les deux microrupteurs (RS+ (A) et RS-(B)) de la
carte électronique enfichable doivent être placés en position ON.
Si votre appareil est le dernier sur la ligne du bus RS485, vous
pouvez commuter le terminal RS. Commutez RS sur ON pour
1
activer la terminaison de la ligne.
2
3
A3020
Votre contrat de téléphonie mobile doit comporter un minimum de
données de 5 Mo/mois. Vous devez désactiver la fonction PIN de
la carte SIM.
Fig. 57 : Raccordement du modem GSM interne
1
Câble d'antenne
2
Carte SIM
3
Modem GSM
1.
Installez le modem GSM (3) à l'endroit prévu pour celui-ci.
2.
Positionnez l'antenne (1) dans un presse-étoupe et rac‐
cordez l'antenne au câble fourni.
3.
Positionnez la carte SIM (2) à l'endroit prévu.
1
2
3
A3053
