Sorties relais électroniques (RO1 et RO2)
Fig. 24 : Sortie relais électronique
RO1
Fig. 25 : Sortie relais électronique
RO2
4.3.11
Raccords de sortie 4 ... 20 mA (AO1 ... AO4)
Les sorties relais électroniques sont prévues principalement pour
la commande des pompes doseuses en mode par impulsions. Les
sorties relais électroniques peuvent servir également de relais
d'alarme ou être commandées en mode minuterie, selon vos
besoins.
Les sorties relais électroniques utilisent des composants électroni‐
ques pour la mise en contact ; les sorties relais électroniques sont
utilisées pour l'entraînement des pompes par leur entrée d'impul‐
sion ou pour la commande d'un relais de puissance externe. Ces
relais peuvent mettre en circuit une tension maximale de 48 VAC
et une intensité d'un maximum de 50 mA.

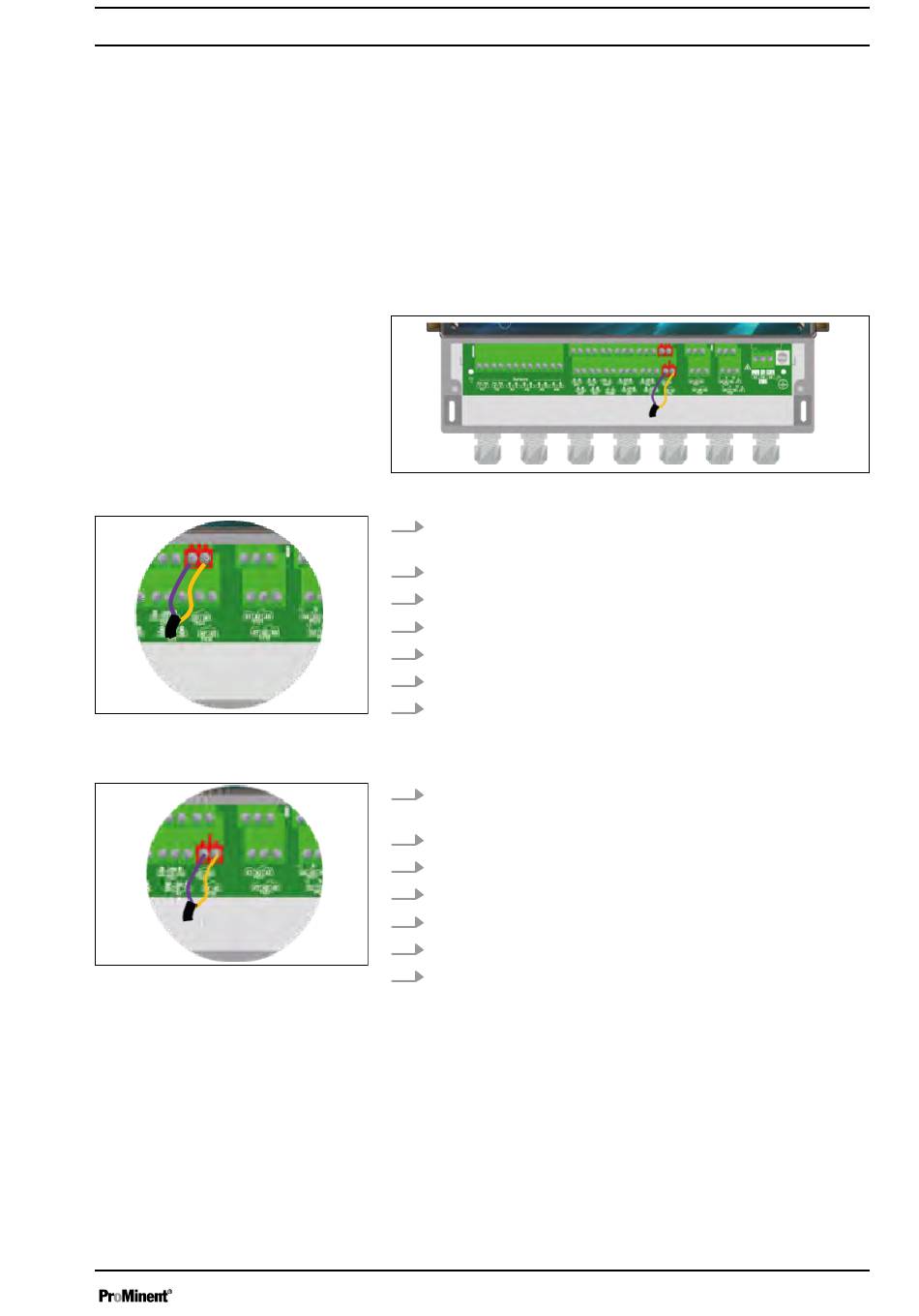

Fig. 23 : Sorties relais électroniques (RO1 et RO2)
1.
Utilisez un câble à 2 fils dans une exécution adaptée à la ten‐
RO1
sion et à l'intensité.
2.
Retirez la gaine de protection du câble.
3.
Isolez les fils sur une longueur de 7 mm.
4.
Acheminez le câble à travers le presse-étoupe.
5.
Raccordez le fil au COMMON (25) du bloc de raccordement.
6.
Raccordez le fil au WORK (26) du bloc de raccordement.
7.
Resserrez le presse-étoupe pour assurer l'étanchéité.
A3014
1.
Utilisez un câble à 2 fils dans une exécution adaptée à la ten‐
RO2
sion et à l'intensité.
2.
Retirez la gaine de protection du câble.
3.
Isolez les fils sur une longueur de 7 mm.
4.
Acheminez le câble à travers le presse-étoupe.
5.
Raccordez le fil au COMMON (39) du bloc de raccordement.
6.
Raccordez le fil au WORK (40) du bloc de raccordement.
A3016
7.
Resserrez le presse-étoupe pour assurer l'étanchéité.
Les sorties 4 ... 20 mA sont utilisées pour envoyer des informa‐
tions à un système de gestion de bâtiment ou pour commander un
appareil de dosage par l'intermédiaire d'un signal 4 ... 20 mA. Les
sorties analogiques sont génératrices et fonctionnent avec une
charge interne de 12 VDC. L'impédance maximale est de 500 Ω.
Les sorties 4 ... 20 mA sont entièrement configurables. En mode
régulation ou transmission de données, elles peuvent attribuer
chaque paramètre (mesuré ou calculé).
Installation et montage
A3015
29
