STA-RITE SUPERMAX-VS2 Guide De L'installateur page 89

89
EXTERNAL LOW
VOLTAGE SUPPLY
5-30 V AC/DC
Nota: si la bomba se ha detenido mediante el botón Start/Stop, solo volverá a funcionar presionando el mismo botón.
Si el LED de Start/Stop está iluminado, indica que la bomba está encendida y que ejecutará las entradas digitales.
Nota: si hay varios activadores de tensión baja presentes, se resolverán por prioridad: Limpieza rápida, Velocidad 3,
Velocidad 2 y, a continuación, Velocidad 1.
Conectando al Pentair
Si buscamos una instalación controlada externamente, Pentair® ControlPro™ puede ofrecer una solución fácil para
configurar la piscina completa. La selección de velocidad la conmutará el sistema ControlPro™, a través de la inter-
faz. Para obtener más información, visite www.pentairpooleurope.com. La conexión debe realizarse como muestra
la Figura 6. La entrada de tensión baja correcta procede del sistema ControlPro™, por lo tanto, debe conectarse al
contactor. A conectar la bomba VS2 al ControlPro™, compruebe siempre el manual ControlPro en www.pentairpoo-
leurope.com.
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
1 3 5 7
A1
A2
2 4 6 8

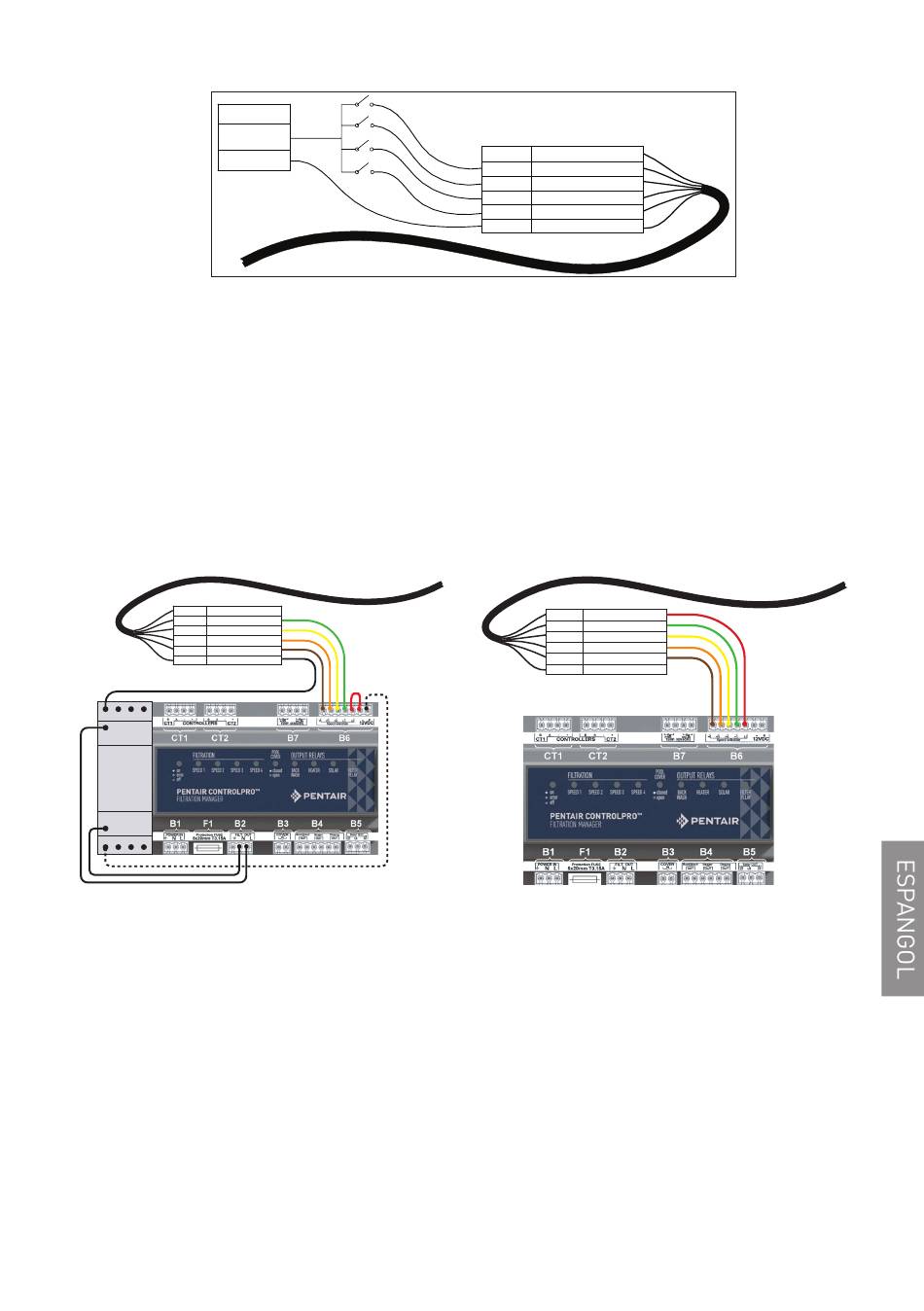

Figura 6: Diagrama de cableado ControlPro
Modo control externo exclusivo
El modo control externo exclusivo solo permitirá que la bomba funcione a partir de controles/entradas externas. Con
este modo activo, el programa de bombeo programado no se desactiva y no se aceptarán las solicitudes de velocidad
del usuario desde el teclado. Si la bomba se detiene, un usuario puede seguir programando la velocidad para los
cuatro botones de velocidad.
GROUND
Figura 5: Diagrama de cableado del suministro eléctrico de baja tensión
ControlPro™
®
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
Figura 6: Diagrama de cableado ControlPro+
