La instalación de la bomba de velocidad variable VS2 debe realizarla un fontanero profesional. Consulte
la sección "Advertencias e instrucciones de seguridad de la bomba" en las página ii-iii para obtener más
información sobre la instalación y la seguridad.
Ubicación
Nota: no instale esta bomba en un recinto exterior
o bajo el borde de un jacuzzi o spa, a menos que se
indique de ese modo.
Nota: asegúrese de que la bomba queda fijada
mecánicamente a los apoyos del equipo.
Asegúrese de que la ubicación de la bomba cumple
los siguientes requisitos:
1. Instale la bomba lo más cerca posible de la piscina
o spa. Para reducir la pérdida por fricción y mejorar
la eficacia, use tuberías de succión y de retorno
cortas y directas.
2. Respete una distancia mínima de montaje de 1,5 m
desde la pared interior de la piscina y spa.
3. Monte la bomba a una distancia mínima de 1 metro
de la salida del calentador.
4. No instale la bomba a una altura superior a 3 metros
por encima del nivel del agua.
5. Instale la bomba en una ubicación bien ventilada
y protegida de humedad excesiva (por ejemplo,
bajantes pluviales, aspersores, etc.).
6. Instale la bomba dejando un espacio mínimo de 10
cm en su parte trasera para facilitar la extracción del
motor para someterlo a labores de mantenimiento
y reparación. Consulte la Figura 1.
Tuberías
1. Para optimizar la instalación de fontanería de
la piscina, recomendamos conductos de mayor
tamaño.
2. El dimensionamiento del diámetro de los conductos
del lado de succión de la bomba debe ser igual o
superior al de retorno.
3. Las tuberías del lado de succión de la bomba deben
ser lo más cortas que sea posible.
4. Para optimizar la instalación, Pentair recomienda
montar una válvula en las líneas de succión y
retorno de la bomba de forma que esta puede
aislarse durante los trabajos de mantenimiento. Sin
embargo, también recomendamos que cualquier
válvula, codo o T instalada en la línea de succión
no se encuentre a una distancia inferior a la parte
frontal de la bomba a cinco (5) veces el diámetro de
la línea de succión. Consulte la Figura 2.
Por ejemplo: un conducto de 2,5" requiere una
distancia de 12,5" (31,8 cm) en línea recta frente
a la entrada de succión de la bomba. Esta medida
ayudará a la bomba a cebar más rápido y prolon-
gar su vida útil.
Nota: NO instale codos de 90° directamente a la
entrada o salida de la bomba.

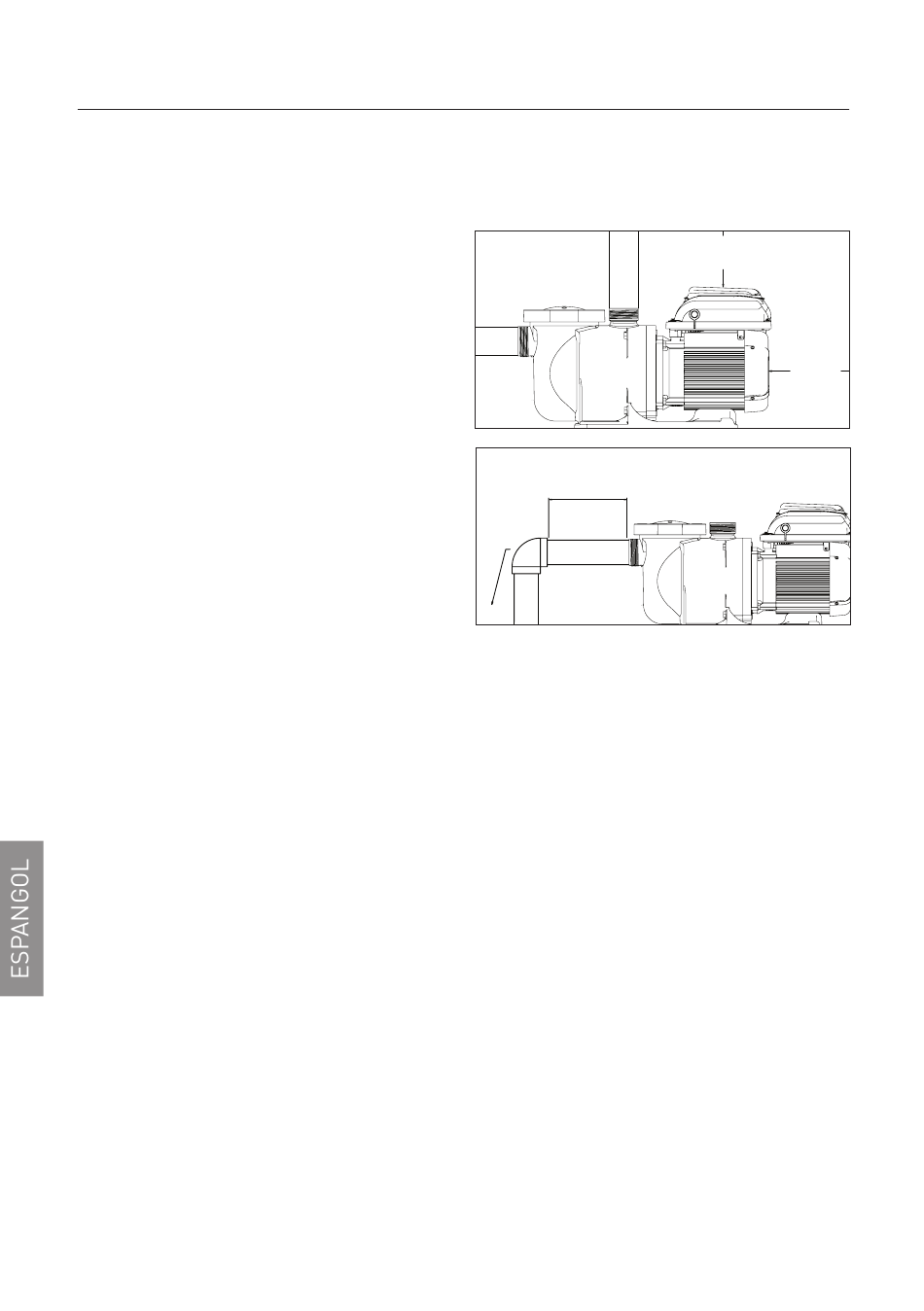

Figura 1.
5 VECES EL DIÁMETRO DEL
CONDUCTO DE SUCCIÓN
CODO
Accesorios y válvulas
1. No instale codos de 90° directamente a la entrada
de la bomba.
2. Los sistemas de succión sumergida, deben
equiparse, por mantenimiento, con válvulas de
compuerta en las tuberías de succión y descarga,
pero la válvula de compuerta de succión no debe
estar más cerca de cinco veces el diámetro del
tubo de succión, como se ha descrito antes en
esta sección.
3. Emplee una válvula de retención en la línea de
descarga al utilizar esta bomba para cualquier
aplicación que deba superar una altura significativa
de bombeo tras la bomba.
4. Asegúrese de instalar válvulas de retención cuando
la bomba esté instalada en paralelo con otra bomba.
Esto ayudará a evitar la rotación inversa del rotor
y el motor.
Requisitos eléctricos
• Instale el equipo respetando el código eléctrico
nacional en vigor y todas las normativas y
ordenanzas locales aplicables.
• En el cableado fijo debe incluirse un medio de
desconexión conforme a la normativa sobre
cableado.
INSTALACIÓN
15,2 CM MÍNIMO
10 CM MÍNIMO
Figura 2.
