STA-RITE SUPERMAX-VS2 Guide De L'installateur page 49

49
EXTERNAL LOW
VOLTAGE SUPPLY
5-30 V AC/DC
Remarque : si la pompe a été arrêtée via le bouton Start/Stop, elle ne fonctionne pas tant qu'elle n'a pas été remise
en marche en appuyant sur le bouton Start/Stop. Si la LED Start/Stop est allumée, cela indique que la pompe est sous
tension et fonctionnera via les entrées numériques.
Remarque : s'il y a plusieurs déclencheurs basse tension, ils sont résolus selon cet ordre de priorité : Quick Clean,
vitesse 3, vitesse 2, puis vitesse 1.
Connexion à Pentair
Si vous recherchez une installation commandée en externe, Pentair® ControlPro™ peut proposer une solution sim-
ple pour la configuration globale de la piscine. La sélection de vitesse est effectuée par ControlPro™, via l'interface.
Pour en savoir plus, visitez le site www.pentairpooleurope.com. La connexion doit être réalisée selon les illustra-
tions de la Figure 6. La bonne entrée basse tension provient de ControlPro™, la terre doit donc être raccordée au
contacteur. Lorsque vous raccordez la pompe VS2 à ControlPro™, consultez toujours le manuel ControlPro sur le site
www.pentairpooleurope.com.
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
1 3 5 7
A1
A2
2 4 6 8

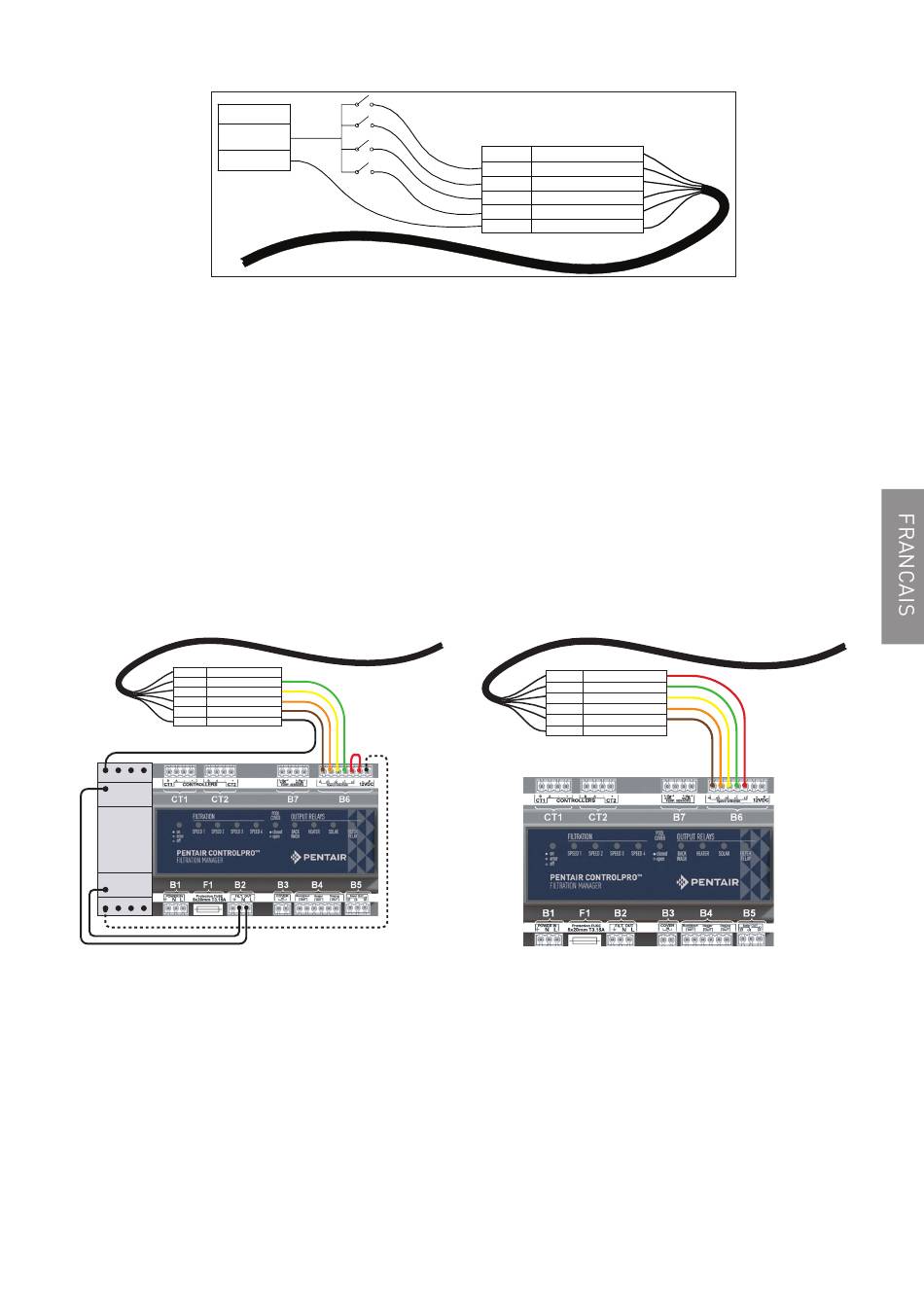

Figure 6 : Schéma de câblage ControlPro
Mode Commande externe uniquement
Le mode Commande externe uniquement permet à la pompe de fonctionner uniquement à partir de commandes/
entrées externes. Lorsque ce mode est actif, le programme défini pour la pompe est désactivé et les demandes de
vitesse effectuées sur le clavier par l'utilisateur ne sont pas acceptées. Si la pompe est arrêtée, un utilisateur peut
toujours programmer les vitesses pour les quatre boutons de vitesse.
GROUND
Figure 5 : Schéma de câblage d'alimentation électrique basse tension
ControlPro™
®
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
Figure 6 : Schéma de câblage ControlPro+
