Contrôle par commande externe et entrées numériques
L'utilisateur peut faire tourner la pompe à vitesse variable VS2 avec des commandes externes d'automatisation ou
Pentair ControlPro™, ce qui permet de commander à distance les quatre vitesses programmées. La pompe comporte
®
un connecteur étanche qui peut être utilisé avec le câble de données Pentair (option, Réf. 353129Z) pour exécuter les
vitesses à l'aide de signaux d'entrée numériques. Lorsqu'il y a un signal externe basse tension sur la ligne d'entrée
numérique des vitesses, la pompe tourne à la vitesse programmée pour cette entrée numérique. Le signal +5 V fourni
est l'entrée recommandée utilisée pour la commande externe et les entrées numériques des vitesses.
Connexion aux commandes externes
Utilisation du signal basse tension fourni pour la commande numérique
La pompe VS2 fournit un signal de sortie basse tension qui peut être utilisé pour déclencher ses propres entrées
numériques. Ce signal devra être commuté via le système de commande externe pour engager la vitesse qui y est
connectée comme sur la Figure 4. Ce peut être un relais ou un interrupteur d'automatisation d'un autre équipement.
Cette fonctionnalité peut être utile pour s'assurer que la pompe exécute un certain programme lorsqu'une vitesse
spécifique est nécessaire pour effectuer une tâche.
Le fil inclus dans le câble de données Pentair (option, Réf. 353129Z) devra être coupé à la bonne longueur pour
l'installation. Ne laissez pas de longueur excessive de câble autour de l'installation. Le fil doit avoir un support rigide
si vous n'utilisez pas de conduite. À une extrémité du câble, il y a un raccordement personnalisé moulé et étanche,
qui se branche dans le panneau de connexion du côté du périphérique. L'extrémité opposée comporte 6 fils qui sont
définis par le Tableau 1 ci-dessous. Si vous utilisez le signal +5 V fourni par le périphérique, les vitesses doivent être
câblées selon les indications de la Figure 4.
Lorsqu'il y a un signal basse tension sur la ligne d'entrée numérique des vitesses, la pompe tourne à la vitesse
programmée pour la vitesse qui est déclenchée. Le signal +5 V fourni via le fil (rouge) est l'entrée suggérée pour les
entrées numériques des vitesses. Voir Figure 4.
Remarque : n'importe quel relais peut être associé à n'importe quelle entrée numérique. La Figure 4 illustre une des
options de câblage possibles à disposition de l'installateur, ce qui vous permet d'installer les commandes externes de
la manière la mieux adaptée à vos besoins.
Remarque : ce signal +5 V (fil rouge) est émis par le périphérique uniquement, il ne doit jamais être raccordé à une
autre alimentation électrique !
Lorsqu'une entrée numérique de vitesse est déclenchée, la LED placée au-dessus du bouton de vitesse commence
à clignoter et l'affichage bascule entre le paramètre d'affichage et « EC » pour indiquer qu'une commande externe
est exécutée. La pompe exécute cette vitesse tant que le déclencheur d'entrée numérique est présent. Cette action
neutralise le programme ou toute entrée utilisateur de sélection des vitesses via le clavier. Le bouton Display reste
fonctionnel, ainsi que le bouton Start/Stop. Une fois que le déclencheur d'entrée numérique est enlevé de tous les fils
d'entrée numérique de vitesse, la pompe reprend le programme planifié.
RELAY 1 RELAY 2 RELAY 3
GREEN
YELLOW
ORANGE
BROWN

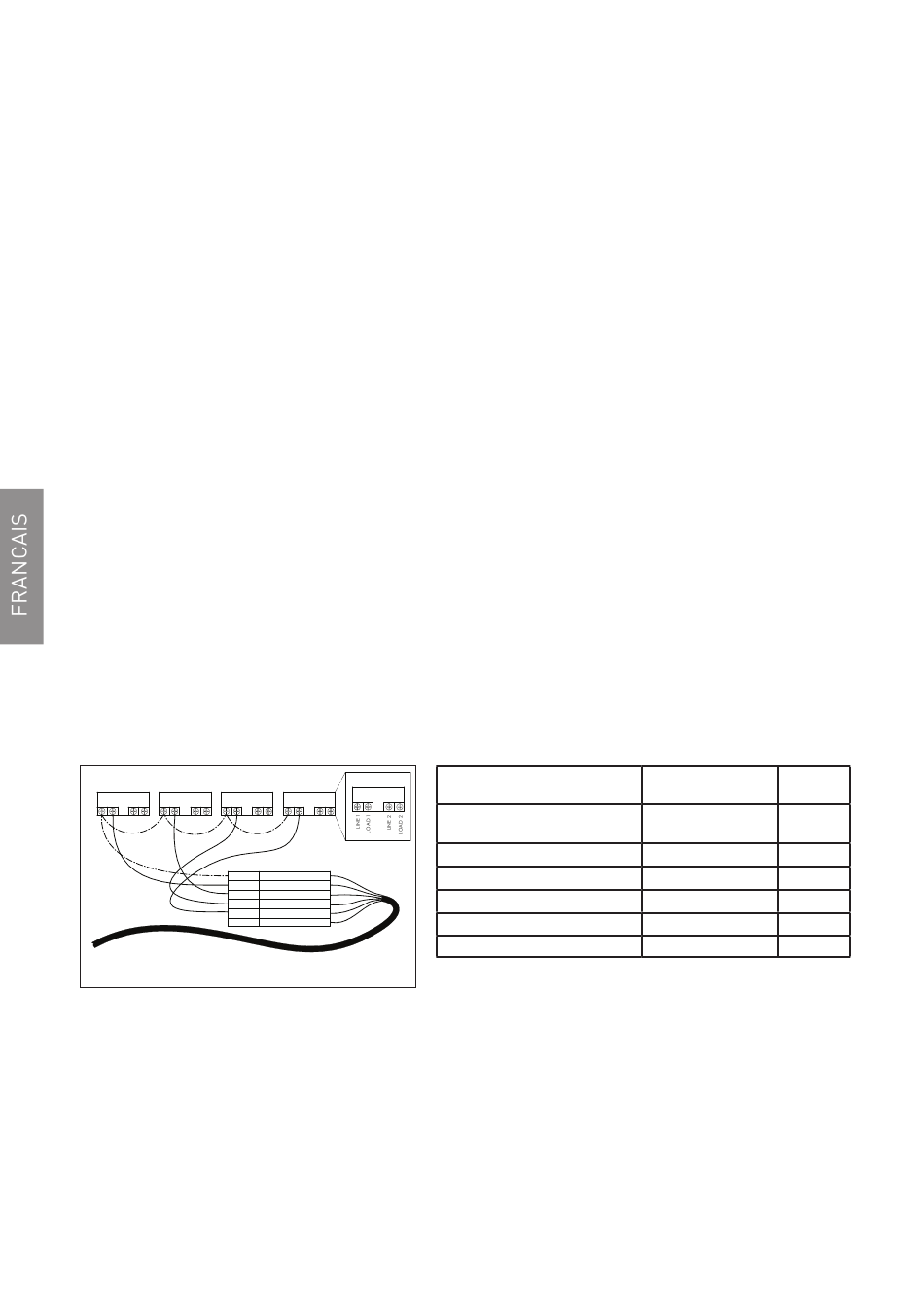

Figure 4 :
Schéma de câblage du kit de commande externe
Utilisation d'un signal basse tension fourni en externe pour la commande externe
Lors de l'utilisation d'un signal basse tension fourni en externe comme déclencheur d'entrée numérique, le fil
doit être connecté selon les illustrations de la Figure 5. L'entrée basse tension doit être dans la plage 5-30 V CA
ou CC. Dans ce cas, l'alimentation rouge +5 V provenant de la commande du moteur n'est pas utilisée.
Remarque : ce signal +5 V (fil rouge) est émis par le périphérique uniquement, il ne doit jamais être raccordé à
une autre alimentation électrique !
Le signal externe basse tension peut être régulé par des commutateurs ou des relais permettant d'activer
l'entrée numérique voulue. Si plusieurs entrées numériques sont actives à un moment donné, elles sont
résolues par ordre de priorité.
POWER RELAY (DPST)
RELAY
RELAY 4
RED +5V OUTPUT FOR D.I. TRIGGERS
SPEED 1 DIGITAL INPUT
SPEED 2 DIGITAL INPUT
SPEED 3 DIGITAL INPUT
SPEED 4 DIGITAL INPUT
BLACK GROUND
Définition
Sortie +5 V pour entrées
numériques
Entrée numérique vitesse 1
Entrée numérique vitesse 2
Entrée numérique vitesse 3
Entrée numérique Quick Clean
Terre commune
Tableau 1 :
Schéma de câblage d'entrée du système de commande
d'automatisation
Couleur
Plage du signal du fil
0 - 20 mA Rouge
0, 5 - 30 V CA/CC Vert
0, 5 - 30 V CA/CC Jaune
0, 5 - 30 V CA/CC Orange
0, 5 - 30 V CA/CC Marron
0 V Noir
