46
La pompe à vitesse variable VS2 doit être obligatoirement installée par un plombier qualifié. Se référer à
« Avertissements et consignes de sécurité de la pompe » en pages ii-iii au sujet des consignes d'installation
supplémentaires et des informations de sécurité.
Emplacement
Remarque : ne pas installer cette pompe dans une
enceinte extérieure ou sous la jupe d'un bain à remous
ou d'un spa sauf mention dans ce sens.
Remarque : assurez-vous que la pompe est
mécaniquement fixée au plateau de l'équipement.
Vérifiez que l'emplacement de la pompe répond aux
exigences suivantes :
1. Installez la pompe le plus près possible de la piscine
ou du spa. Pour réduire les pertes de charge par
frottement et améliorer l'efficacité, utilisez des
tuyaux d'aspiration et de retour courts et directs.
2. Installez la pompe au minimum à 1,50 m de la paroi
intérieure de la piscine et du spa.
3. Installez la pompe au minimum à 1 mètre de la
sortie du radiateur.
4. N'installez pas la pompe à plus de 3 mètres au-
dessus du niveau d'eau.
5. Installez la pompe dans un endroit bien ventilé et
protégé d'une humidité excessive (c.-à-d. tuyaux de
descente d'eaux pluviales, arroseurs, etc.).

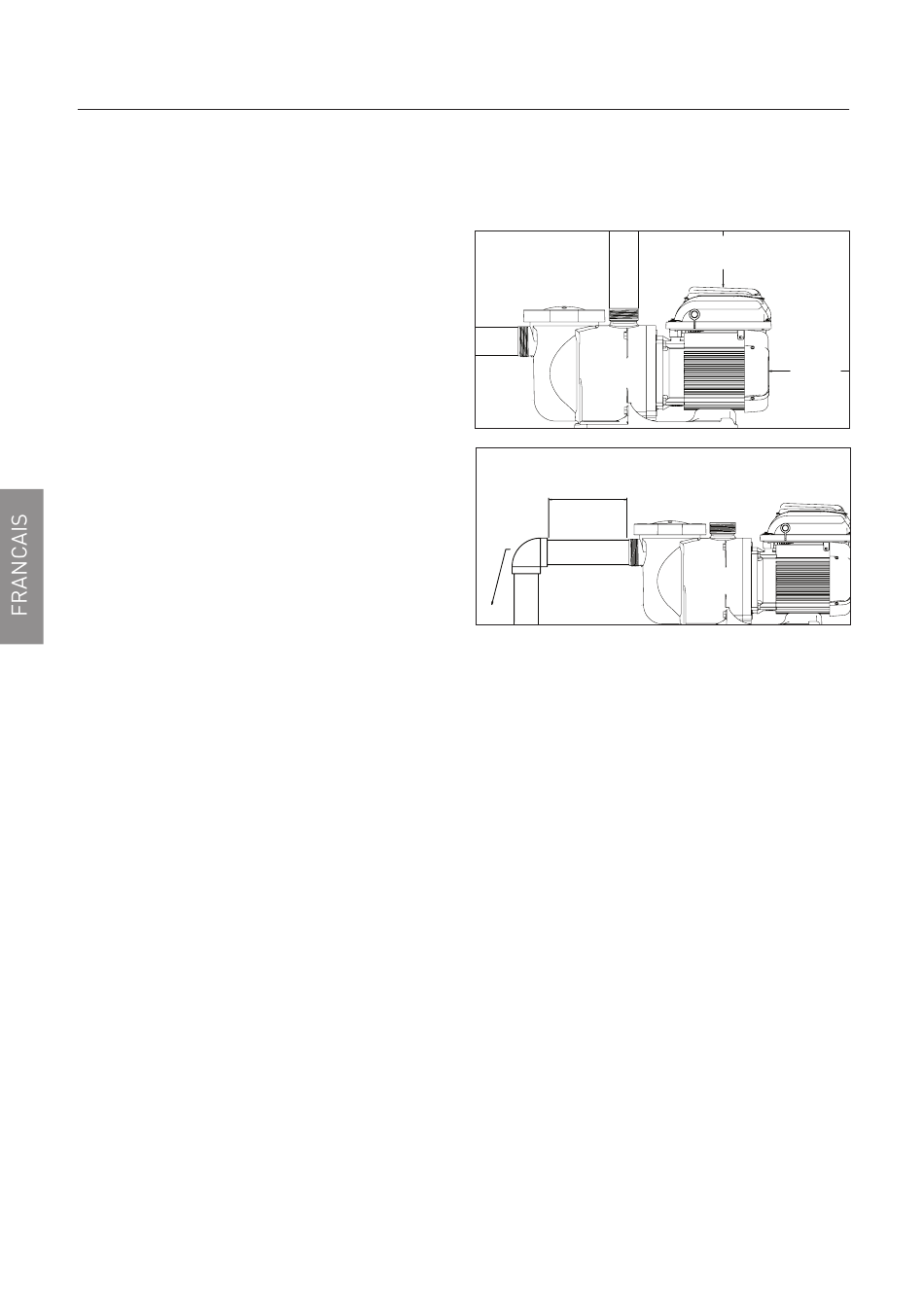

6. Installez la pompe avec un écart arrière d'au moins
10 cm de sorte que le moteur puisse être démonté
facilement pour la maintenance et la réparation.
Voir Figure 1.
Tuyauterie
1. Pour une tuyauterie de piscine optimisée, il est
recommandé d'utiliser une taille de tuyaux plus
importante.
2. Le diamètre de la tuyauterie du côté aspiration de
la pompe doit être identique ou plus important que
celui de la conduite de retour.
3. La tuyauterie du côté aspiration de la pompe doit
être la plus courte possible.
4. Pour la plupart des installations, Pentair
recommande d'installer une vanne sur les conduites
d'aspiration et de retour afin de pouvoir isoler la
pompe pendant les travaux d'entretien courants.
Cependant, nous recommandons également qu'une
vanne, un coude ou un té installés sur la conduite
d'aspiration ne soit pas placé à une distance de
l'avant de la pompe inférieure à cinq (5) fois le
diamètre de la conduite d'aspiration. Voir Figure 2.
Exemple : un tuyau de 2,5 pouces (6,35 cm) requi-
ert une ligne droite de 31,8 cm (12,5 pouces) avant
l'entrée d'aspiration de la pompe. Cela permettra
d'amorcer la pompe plus rapidement et elle fonc-
tionnera plus longtemps.
Remarque : NE PAS installer de coudes à 90° di-
rectement à l'entrée ou à la sortie de la pompe.
Figure 1.
5 X LE DIAMÈTRE DU TUYAU
D'ASPIRATION
COUDE
Raccords et vannes
1. Ne pas installer de coudes à 90° directement à
l'entrée de la pompe.
2. Les systèmes d'aspiration immergés doivent avoir
des robinets-vannes intégrés dans les tuyaux
d'aspiration et de décharge pour la maintenance.
Toutefois, le robinet-vanne d'aspiration ne doit pas
être plus près que cinq fois le diamètre du tuyau
d'aspiration, comme décrit ci-dessus.
3. Utilisez un clapet anti-retour dans la conduite de
décharge lorsque vous utilisez cette pompe pour
une application où la hauteur est importante par
rapport à la tuyauterie placée après la pompe.
4. Installez des clapets anti-retour lorsque la
tuyauterie est en parallèle avec une autre pompe.
Cela évite les rotations en sens inverse de la turbine
et du moteur.
Alimentation électrique requise
•
Installez tout l'équipement conformément à votre
code national électrique et à tous les codes et
règlements locaux en vigueur.
•
Il est nécessaire d'intégrer un moyen de
déconnexion au câblage fixe conformément aux
règles de câblage.
INSTALLATION
15,2 CM MINIMUM
10 CM
MINIMUM
Figure 2.
